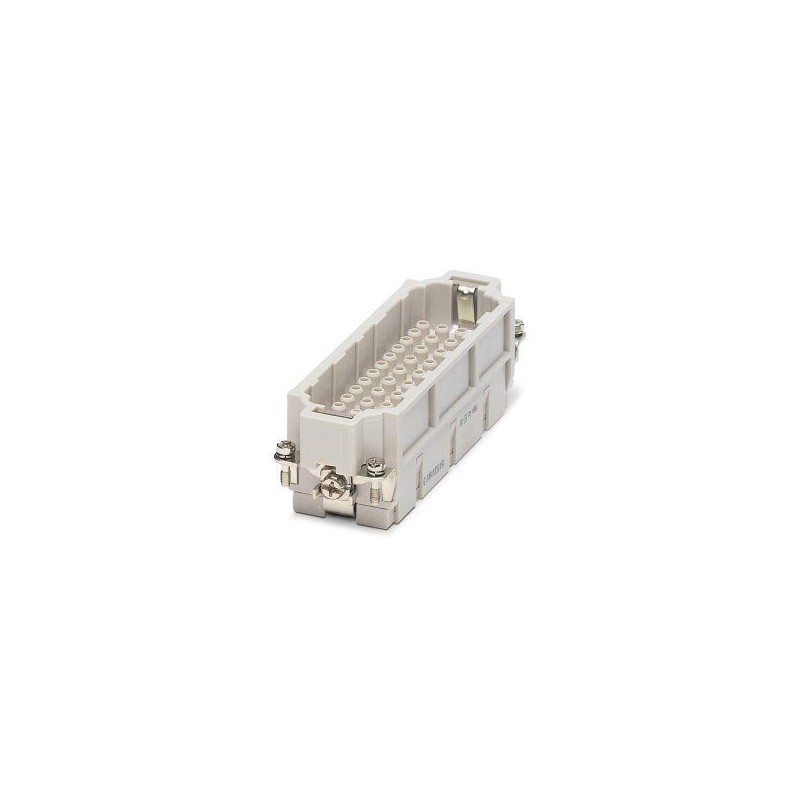

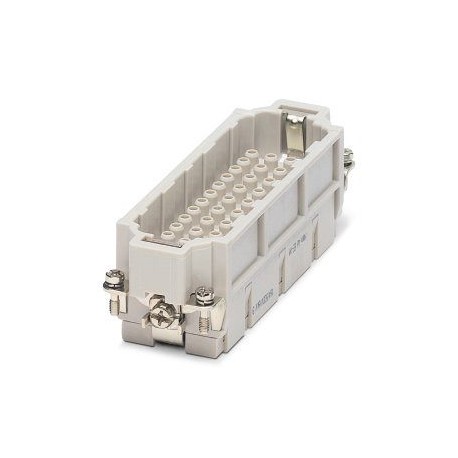

HC-BB 46-ESTC 1687503 PHOENIX CONTACT Inserto de contactos
HC-BB 46-ESTC
1687503
PHOENIX_CONTACT
10
Inserto de contactos
Inicio > PHOENIX_CONTACT
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1687503 |
|---|---|
| Unidad de embalaje | 1 |
| Página del catálogo | Página 449 (C-4-2013) |
| EAN | 4017918609474 |
| Número de tarifa arancelaria | 85366990 |
Generalidades
| Observación | Para carcasa HC-B24, contactos engastados CK 2,5-ED (contactos engastados no incluidos en el volumen de suministro) |
|---|---|
| Técnica de conexión | Conexión engastada |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 46+PE |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | B24 |
| Numeración de contacto | 1 - 46 |
| Sección de conexión | 0,5 mm² ... 4 mm² |
| Sección de conexión AWG | 20 ... 12 |
| Longitud a desaislar del conductor individual | 7,5 mm |
| Indicaciones de montaje | - Para el gran número de conductores se recomiendan alturas de carcasa de h ≥72 mm. |
| Los conectores únicamente se pueden conectar sin carga/tensión. Desmontaje de los contactos engastados mediante herramienta de desmontaje (1662722) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
|---|
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 500 V |
|---|---|
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 16 A |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127143424eCl@ss 6.027261205eCl@ss 7.027440207eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| Ficha técnica 1: 1687503 - HC-BB 46-ESTC | 175 Kbytes |
 |
| Catálogo completo 1: 1687503 - HC-BB 46-ESTC | 37 Mbytes |
|
