Visualizza ingrandito

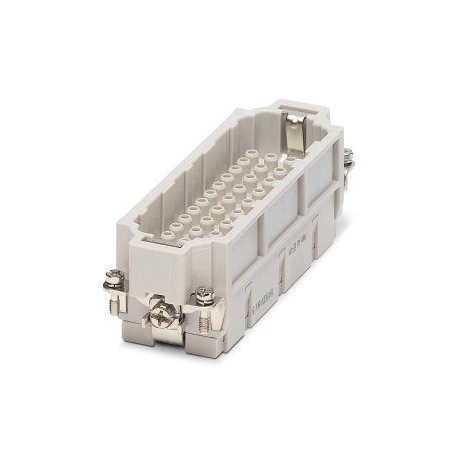

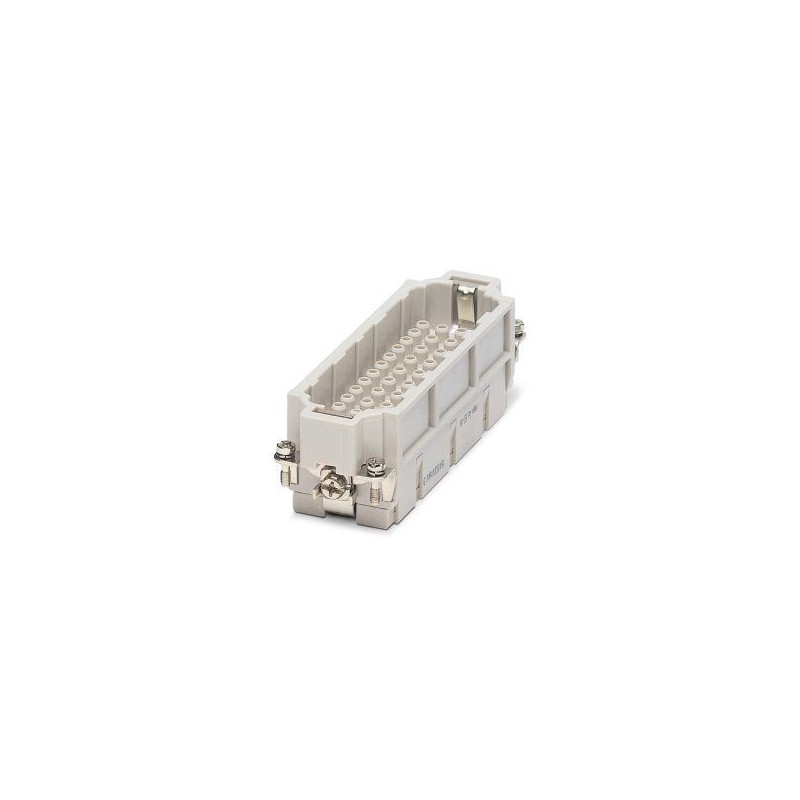

HC-BB 46-ESTC 1687503 PHOENIX CONTACT Inserto contatti
HC-BB 46-ESTC
1687503
PHOENIX_CONTACT
10
Inserto contatti
Home > PHOENIX_CONTACT
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1687503 |
|---|---|
| Pezzi/conf. | 1 |
| Pagina catalogo | Pagina 449 (C-4-2013) |
| GTIN | 4017918609474 |
| Numero tariffa doganale | 85366990 |
Generalità
| Nota | Per custodie HC-B24, contatti a crimpare CK2,5-ED (contatti a crimpare non inclusi nella fornitura) |
|---|---|
| Tecnica di connessione | Attacco a crimpare |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 46+PE |
| Cicli di manovra | ≥ 500 |
| Dimensioni | B24 |
| Numerazione contatto | 1 - 46 |
| Sezione di collegamento | 0,5 mm² ... 4 mm² |
| Sezione di collegamento AWG | 20 ... 12 |
| Lunghezza di spelatura nei singoli conduttori | 7,5 mm |
| Indicazione per il montaggio | -Con un numero di conduttori elevato si consigliano altezze custodia h≥72 mm. |
| Montaggio | I connettori possono essere estratti solo in assenza di carico/tensione. Disinserzione dei contatti a crimpare con utensile di smontaggio (1662722) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
|---|
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC |
Dati elettrici
| Tensione di dimensionamento (III/3) | 500 V |
|---|---|
| Tensione impulsiva di dimensionamento | 6 kV |
| Corrente di dimensionamento | 16 A |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127143424eCl@ss 6.027261205eCl@ss 7.027440207eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| Datasheet 1: 1687503 - HC-BB 46-ESTC | 175 Kbytes |
 |
| Complete catalogue 1: 1687503 - HC-BB 46-ESTC | 37 Mbytes |
|
