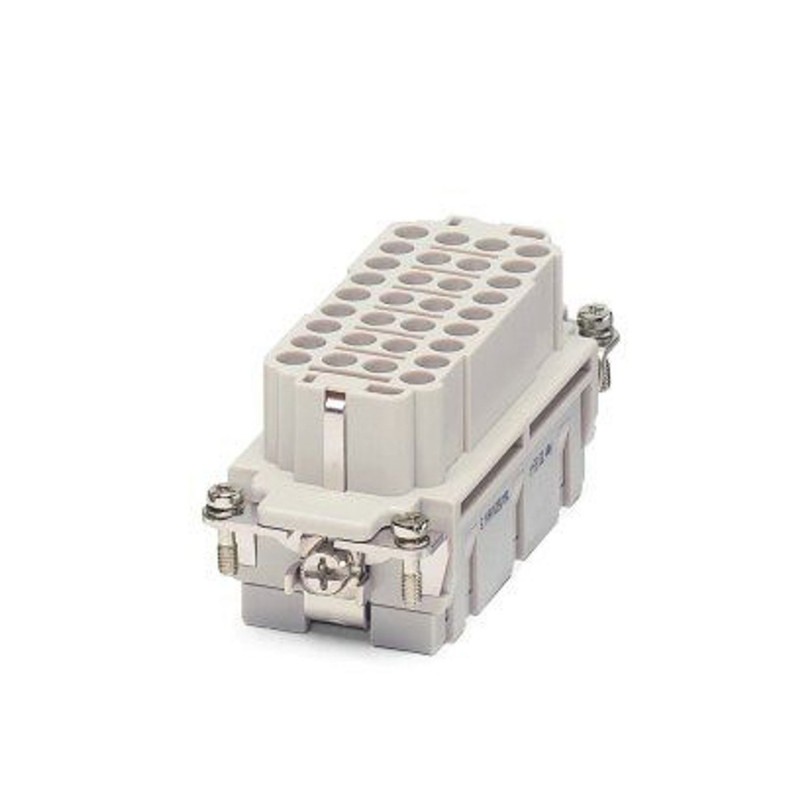

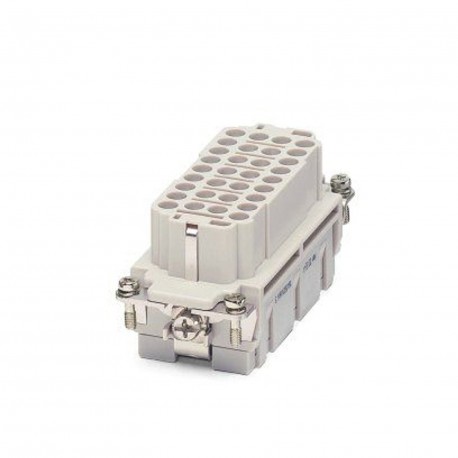

HC-BB 32-EBUC 1687477 PHOENIX CONTACT Inserto de hembras HEAVYCON, serie BB32, 32 polos, conexión engastada
HC-BB 32-EBUC
1687477
PHOENIX_CONTACT
Inserto de hembras HEAVYCON, serie BB32, 32 polos, conexión engastada
Inicio > PHOENIX_CONTACT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | Para carcasa HEAVYCON ADVANCE y HEAVYCON de la construcción B16, contactos engastados CK 2,5-ED (contactos engastados no incluidos en el volumen de suministro). |
| Indicaciones de montaje | - Para el gran número de conductores se recomiendan alturas de carcasa de h ≥72 mm. |
| Los conectores únicamente se pueden conectar sin carga/tensión. Desmontaje de los contactos engastados mediante herramienta de desmontaje (1662722) |
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-BB |
| Construcción | B16 |
| B32 | |
| Número de polos | 32 |
| Cara de enchufe | 32+PE |
| Numeración de contacto | 1 - 32 |
| Tipo de material del contacto | mecanizado |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Anchura | 34 mm |
| Altura | 36,2 mm |
| Longitud | 84,5 mm |
| Distancia entre taladros horizontal | 77,5 mm |
| Distancia entre taladros vertical | 27 mm |
| Parámetros mecánicos | |
| Altura mínima de carcasa | 72 mm |
| Diámetro de contacto | 2,5 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión crimpada |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,5 mm² ... 4 mm² |
| Sección de conexión AWG | 20 ... 12 |
| Longitud a desaislar del conductor individual | 7,5 mm |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 16 A |
| Tensión de prueba | 3 kV AC |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| Ficha técnica 1: 1687477 - HC-BB 32-EBUC | 175 Kbytes |
 |
| Catálogo completo 1: 1687477 - HC-BB 32-EBUC | 37 Mbytes |
|
