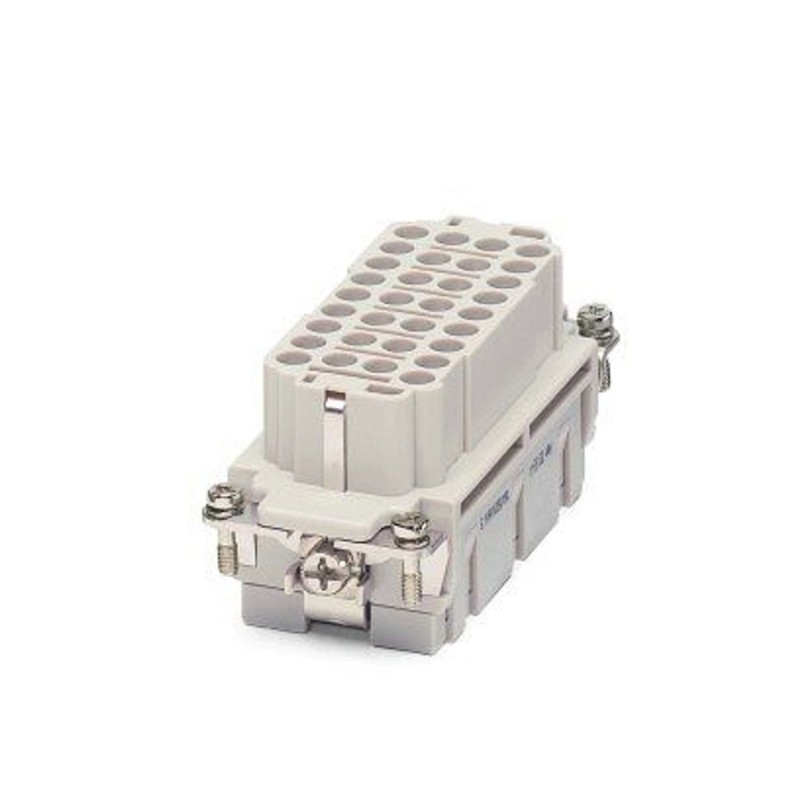

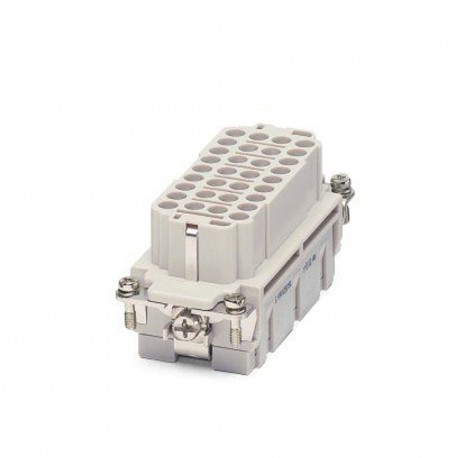

HC-BB 32-EBUC 1687477 PHOENIX CONTACT Isolant femelle HEAVYCONNEC, série BB32, 32 pôles, raccordement serti
HC-BB 32-EBUC
1687477
PHOENIX_CONTACT
Isolant femelle HEAVYCONNEC, série BB32, 32 pôles, raccordement serti
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Pour boîtiers HEAVYCONNEC-ADVANCE et boîtiers HEAVYCONNEC de type B16, contacts à sertir CK 2,5-ED (contacts à sertir non compris dans la fourniture). |
| Instructions de montage | - Des hauteurs de boîtiers avec h ≥72 mm sont recommandées quand il y existe un nombre élevé de fils. |
| Les connecteurs doivent être enfichés uniquement en état hors charge/hors tension. Démontage des contacts sertis à l'aide de l'outil de démontage (1662722) |
| Type de produit | Élément de contact à polarité fixe |
| Série | HC-BB |
| Type | B16 |
| B32 | |
| Nombre de pôles | 32 |
| Enfichable | 32+PE |
| Numérotation des contacts | 1 - 32 |
| Type de matériau du contact | tourné |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Dessin coté |  |
| Largeur | 34 mm |
| Hauteur | 36,2 mm |
| Longueur | 84,5 mm |
| Distance horizontale entre les trous de perçage | 77,5 mm |
| Distance verticale entre les trous de perçage | 27 mm |
| Caractéristiques mécaniques | |
| Hauteur minimum du boîtier | 72 mm |
| Diamètre de contact | 2,5 mm |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement à sertir |
| Connexion selon la norme | CEI / EN |
| Raccordement du conducteur | |
| Section raccordable | 0,5 mm² ... 4 mm² |
| Section raccordable AWG | 20 ... 12 |
| Longueur de gaine à dénuder de chaque fil | 7,5 mm |
| Tension de référence (III/3) | 500 V |
| Tension de tenue aux chocs assignée | 6 kV |
| Courant de référence | 16 A |
| Tension d'essai | 3 kV AC |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag (alternative Au) |
| Matériau de porte-contacts | PC |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (y compris l'échauffement des contacts) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: 1687477 - HC-BB 32-EBUC | 106 Kbytes |
 |
| Catalogue complet 1: 1687477 - HC-BB 32-EBUC | 36 Mbytes |
|
