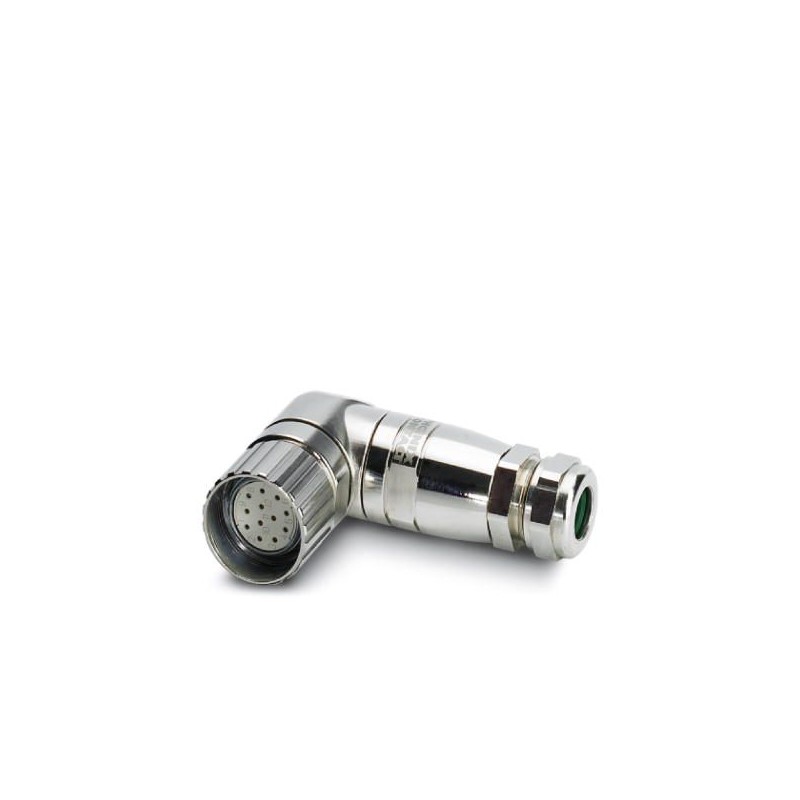

V-RC/TWUM 11/KVD 11/LBL 12 1000043 PHOENIX CONTACT Conector para cables, número de polos: 12, indicación de ..
V-RC/TWUM 11/KVD 11/LBL 12
1000043
PHOENIX_CONTACT
Conector para cables, número de polos: 12, indicación de estado: no; conexión de cable principal: Bloqueo por tornillo M23, apantallamiento: no, se espera que este artículo no contenga plomo a partir del segundo trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conectores > Conector redondo, montaje en campo (conector industrial)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1000043 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABRAAB - |
| Página del catálogo | Página 128 (PC_2009) |
| EAN | 4017918399856 |
| Peso por unidad (sin incluir el embalaje) | 169,200 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Tensión de dimensionamiento | 150 V |
|---|---|
| Corriente asignada total | 8 A (con una sección de conductor de 1 mm²) |
| Número de polos | 12 |
| Clase de combustibilidad según UL 94 | V0 |
| Observación | El conector está previsto para utilizarse en cajas de actuadores/sensores con una conexión enchufable M23. |
Datos del cable principal
| Tipo de conexión | Bloqueo por tornillo M23 |
|---|---|
| Sección de conductor máx. (señal) | 1 mm² |
| Sección de conductor máx. (energía) | 1 mm² |
| Diámetro exterior mín. del cable | 8 mm |
| Diámetro exterior máx. del cable | 12 mm |
Aislamiento
| Material carcasa | GD-Zn |
|---|---|
| Material superficie de la carcasa | Niquelada |
| Material contacto | CuZn |
| Material superficie del contacto | dorado |
| Material soporte de contactos | PBT |
Ocupación de las conexiones
| Puesto enchufable/polo = pin = color del conductor | 1 / 4 (A) = 1 = WH |
|---|---|
| 2 / 4 (A) = 2 = GN | |
| 3 / 4 (A) = 3 = YE | |
| 4 / 4 (A) = 4 = GY | |
| 5 / 4 (A) = 5 = PK | |
| 6 / 4 (A) = 6 = RD | |
| 7 / 4 (A) = 7 = BK | |
| 8 / 4 (A) = 8 = VT | |
| 1-8 / 1 (+ 120 V) = 11 = BN | |
| 1-8 / 3 (0 V) = 9+10 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440102eCl@ss 8.027440102eCl@ss 9.027440103
| Característica | Valor |
|---|---|
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 12 |
| Temperatura ambiente (EF002386) | -20 °C |
| Tensión nominal (EF000228) | 150 V |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 1 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 1 mm² |
| Sección de conductor conectable sólido (EF007337) | 1 mm² |
| Sección de conductor conectable (EF007343) | 1 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de soldadura |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material de carcasa (EF001596) | Plástico |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP65 |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1000043-V-RC/TWUM 11/KVD 11/LBL 12 | 110 Kbytes |
|
