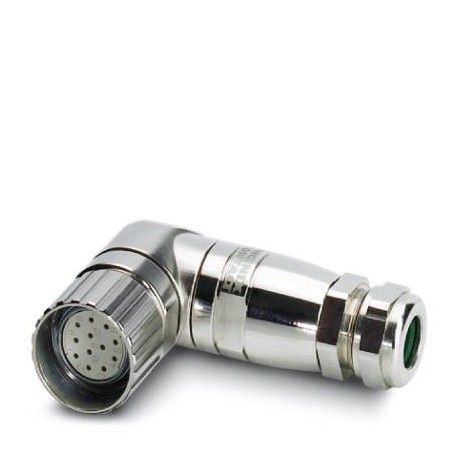

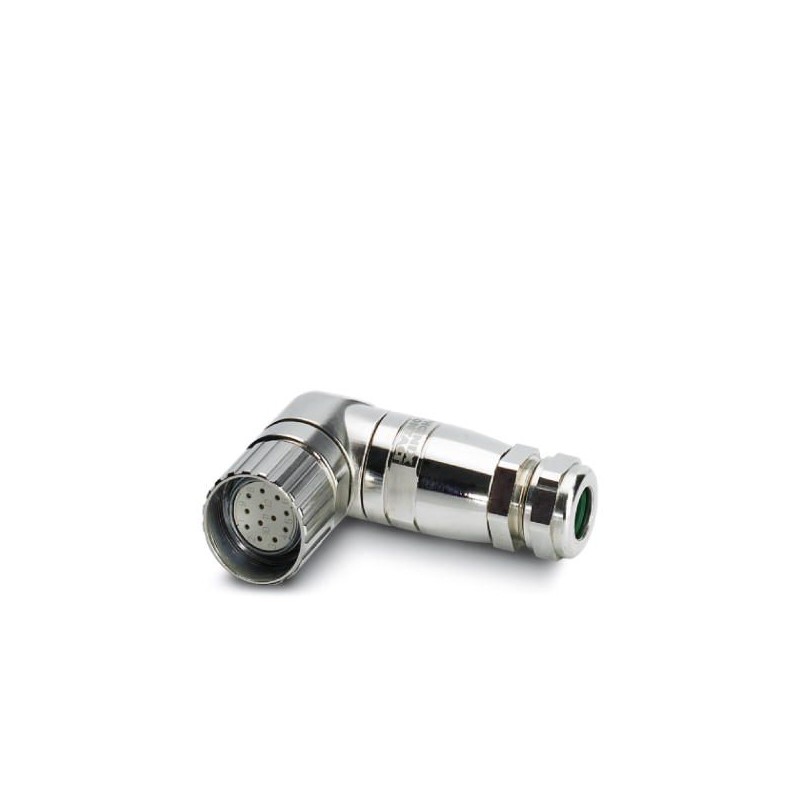

V-RC/TWUM 11/KVD 11/LBL 12 1000043 PHOENIX CONTACT Fiche femelle
V-RC/TWUM 11/KVD 11/LBL 12
1000043
PHOENIX_CONTACT
Fiche femelle
Raccord M23 femelle, 12 pôles, coudé, librement configurable, avec raccord soudé, pour câbles de 8 mm de diamètre... 12 millimètres
Connecteurs > Connecteur rond
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1000043 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 128 (PC-2009) |
| GTIN | 4017918399856 |
| Poids par pièce (hors emballage) | 0,169 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension de référence | 150 V |
|---|---|
| Courant total de référence | 8 A (pour une section de conducteur de 1 mm²) |
| Nombre de pôles | 12 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Remarque | Le connecteur est prévu pour les répartiteurs pour capteurs/actionneurs avec raccord enfichable M23. |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C |
Caractéristiques câble multiconducteurs
| Type de raccordement | Verrouillage à vis M23 |
|---|---|
| Section max. de conducteur (signal) | 1 mm² |
| Section max. de conducteur (énergie) | 1 mm² |
| Diamètre extérieur minimal du câble | 8 mm |
| Diamètre extérieur maximal du câble | 12 mm |
Type d'isolant
| Matériau du boîtier | GD-Zn |
|---|---|
| Matériau de surface du boîtier | Nickelé |
| Matériau de contact | CuZn |
| Matériau de surface du contact | doré |
| Matériau de porte-contacts | PBT |
Affectation des connexions
| Emplacement/pôle = broche= couleur de fil | 1 / 4 (A) = 1 = WH |
|---|---|
| 2 / 4 (A) = 2 = GN | |
| 3 / 4 (A) = 3 = YE | |
| 4 / 4 (A) = 4 = GY | |
| 5 / 4 (A) = 5 = PK | |
| 6 / 4 (A) = 6 = RD | |
| 7 / 4 (A) = 7 = BK | |
| 8 / 4 (A) = 8 = VT | |
| 1-8 / 1 (+ 120 V) = 11 = BN | |
| 1-8 / 3 (0 V) = 9+10 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440102eCl@ss 8.027440102eCl@ss 9.027440103
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 12 |
| Température ambiante (EF002386) | -20 °C |
| Tension assignée (EF000228) | 150 V |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 1 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 1 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 1 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 1 mm² |
| Finition du raccordement électrique (EF003961) | Raccord à souder |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du boîtier (EF001596) | Plastique |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
