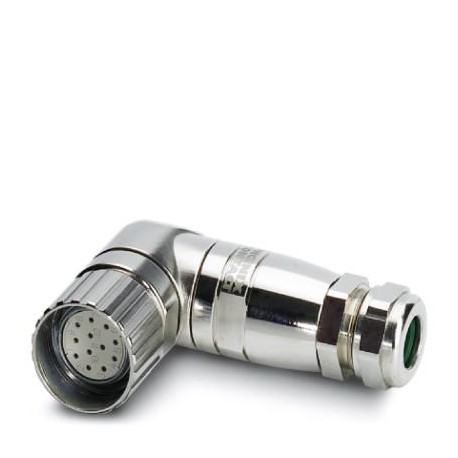

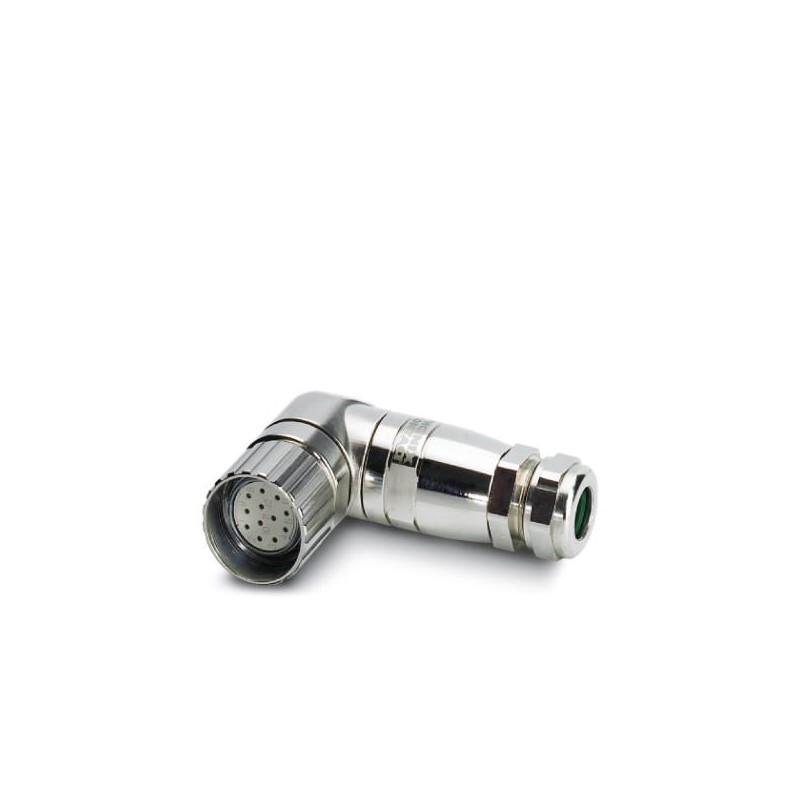

V-RC/TWUM 11/KVD 11/LBL 12 1000043 PHOENIX CONTACT Connettore femmina
V-RC/TWUM 11/KVD 11/LBL 12
1000043
PHOENIX_CONTACT
Connettore femmina
Connettore M23 femmina, 12 poli, angolato, liberamente configurabile, con collegamento saldato, per diametri esterni del cavo di 8 mm... 12 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1000043 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABRAAB - |
| Pagina catalogo | Pagina 128 (PC_2009) |
| GTIN | 4017918399856 |
| Peso per pezzo (confezione esclusa) | 169,200 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione di dimensionamento | 150 V |
|---|---|
| Corrente di dimensionamento totale | 8 A (con una sezione conduttore di 1 mm²) |
| N. poli | 12 |
| Classe di combustibilità a norma UL 94 | V0 |
| Nota | Il connettore maschio è pensato per l'impiego su box sensore/attuatore con connessione a innesto M23. |
Dati cavo di uscita
| Collegamento | Bloccaggio a vite M23 |
|---|---|
| Sezione conduttore max. (segnale) | 1 mm² |
| Sezione conduttore max. (energia) | 1 mm² |
| Diametro esterno conduttore min. | 8 mm |
| Diametro esterno conduttore max. | 12 mm |
Materiale isolante
| Materiale custodia | GD-Zn |
|---|---|
| Materiale superficie custodia | Nichelato |
| Materiale contatto | CuZn |
| Materiale superficie contatti | dorato |
| Materiale inserto portacontatti | PBT |
Piedinatura
| Punto di connessione/polo = pin = colore conduttore | 1 / 4 (A) = 1 = WH |
|---|---|
| 2 / 4 (A) = 2 = GN | |
| 3 / 4 (A) = 3 = YE | |
| 4 / 4 (A) = 4 = GY | |
| 5 / 4 (A) = 5 = PK | |
| 6 / 4 (A) = 6 = RD | |
| 7 / 4 (A) = 7 = BK | |
| 8 / 4 (A) = 8 = VT | |
| 1-8 / 1 (+ 120 V) = 11 = BN | |
| 1-8 / 3 (0 V) = 9+10 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440102eCl@ss 8.027440102eCl@ss 9.027440103
| Caratteristica | Valore |
|---|---|
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 12 |
| temperatura ambiente (EF002386) | -20 °C |
| tensione nominale (EF000228) | 150 V |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 1 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 1 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo da saldare |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale della scatola (EF001596) | materiale sintetico |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP65 |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1000043-V-RC/TWUM 11/KVD 11/LBL 12 | 110 Kbytes |
|
