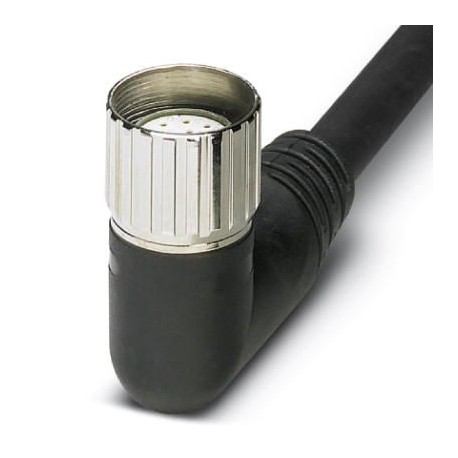

RCK-TWUM/BL12/ 5,0PUR-U 1684030 PHOENIX CONTACT Cable principal, aplicación: Caja de sensores/actuadores, nú..
RCK-TWUM/BL12/ 5,0PUR-U
1684030
PHOENIX_CONTACT
Cable principal, aplicación: Caja de sensores/actuadores, número de polos: 12, ocupación de los puestos enchufables: simple, indicación de estado: no; conexión de cable principal: Conexión enchufable M23, PUR/PVC, longitud del cable: 5 m, apantallamiento: no, se espera que este artículo no contenga plomo a partir del cuarto trimestre de 2025 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición

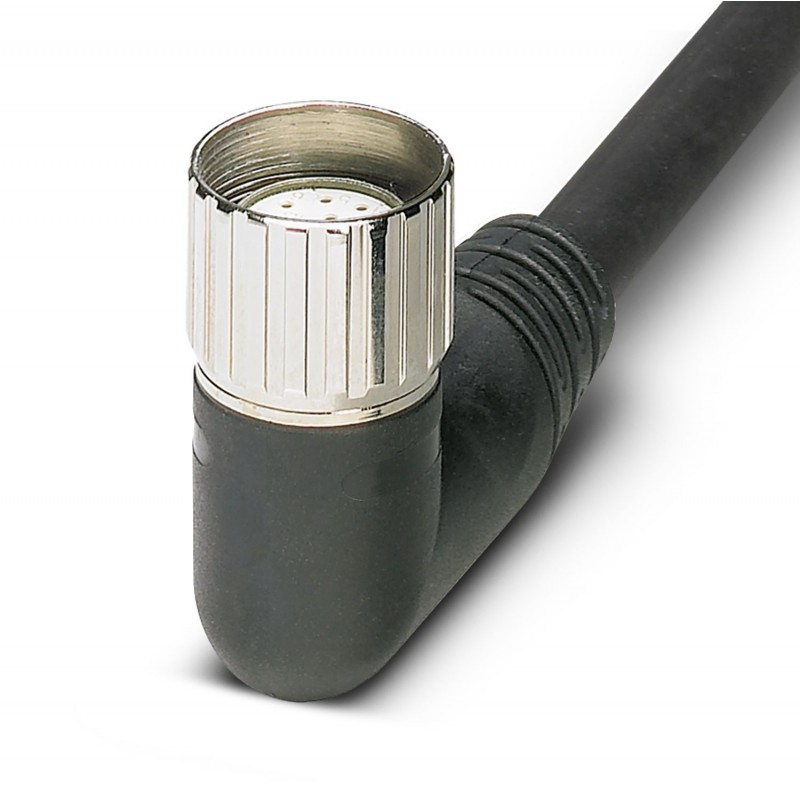

Hembra de conexión M23, acodada, de 12 polos, con cable principal de 5 m, Pin 9 y 10 ligados
Cable principal, aplicación: Caja de sensores/actuadores, número de polos: 12, ocupación de los puestos enchufables: simple, indicación de estado: No; conexión de cable principal: Conexión enchufable M23, PUR/PVC, longitud del cable: 5 m, apantallamiento: no, Producto alternativo según RoHS II sin excepción 6c (Pb < 0,1 %) código de art.: 1260757
Sensores > Cable de sensor-actuador prefabricado
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Observación referente al funcionamiento | El cable principal está previsto para utilizarse en cajas de actuadores/sensores con una conexión enchufable M23. |
| Tipo de producto | Cable principal confeccionado |
| Aplicación | Caja de sensores/actuadores |
| Número de polos | 12 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
| Tensión nominal UN | 48 V AC |
| 60 V DC |
| Tipo de conexión | Conexión fija |
| Indicación de estado disponible | No |
| Material Carcasa | PUR |
| Material contacto, lado cable principal | Aleación de Cu |
| Material Soporte de contactos Lado del cable principal | PA |
| Material superficie del contacto, lado cable principal | dorado |
| Conexión 1 | |
| Construcción cabecera | Hembra de conexión |
| Salida de cables cabecera | acodado |
| Tipo de rosca cabecera | M23 |
| Conexión 2 | |
| Construcción cabecera | extremo de cable libre |
| Longitud del cable | 5 m |
| PUR/PVC negro [PUR] | |
| Esquema de dimensiones |  |
| Peso del cable | 107,4 kg/km |
| UL AWM Style | 20549 (80 °C/300 V) |
| Número de polos | 11 |
| Apantallado | no |
| Tipo de cable | PUR/PVC negro [PUR] |
| Construcción del conductor cable de señales | 19x 0,15 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 8x 0,34 mm² (conductor de señales) |
| 3x 0,75 mm² (Cable de energía) | |
| Diámetro de conductor incl. aislamiento | 1,3 mm ±0,1 mm (conductor de señales) |
| 1,8 mm ±0,1 mm (Cable de energía) | |
| Diámetro exterior del cable | 8,50 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro RAL 9005 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PVC |
| Conductor individual, color | marrón, azul, verde/amarillo, blanco, verde, amarillo, gris, rosa, rojo, negro, violeta |
| Grosor de pared envoltura interior | ≥ 0,15 mm |
| Grosor de pared Envoltura exterior | ≥ 0,38 mm |
| Cableado total | conductores cableados en capas |
| Resistencia máx. del conductor | ≤ 53 Ω/km (conductor de señales) |
| ≤ 26 Ω/km (Cable de energía) | |
| Resistencia de aislamiento | ≥ 5 MΩ*km |
| Tensión nominal Cable | 300 V AC |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 5 min.) |
| Radio de curvatura mínimo, colocado de forma fija | 7,5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 64 mm |
| Menor radio de flexión, montaje móvil | 85 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 1500000, Radio de flexión: 10 x D, Trayecto de avance: 2 m, Velocidad de avance: 2 m/s |
| Resistencia a las llamas | DIN EN 50265 |
| Resistencia al aceite | según VDE 0472 parte 803 |
| Otras resistencias | buena resistencia a ácidos, álcalis y disolventes |
| Características especiales | sin silicona |
| Temperatura ambiente (servicio) | -40 °C ... 90 °C (cable, disposición fija) |
| -5 °C ... 80 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (macho / hembra) |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 12 |
| Longitud de cable (EF000536) | 5 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | No |
| Tipo de cable (EF000081) | Multiconductor |
| Irradiado (EF004115) | No |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -5 °C |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP65 |
