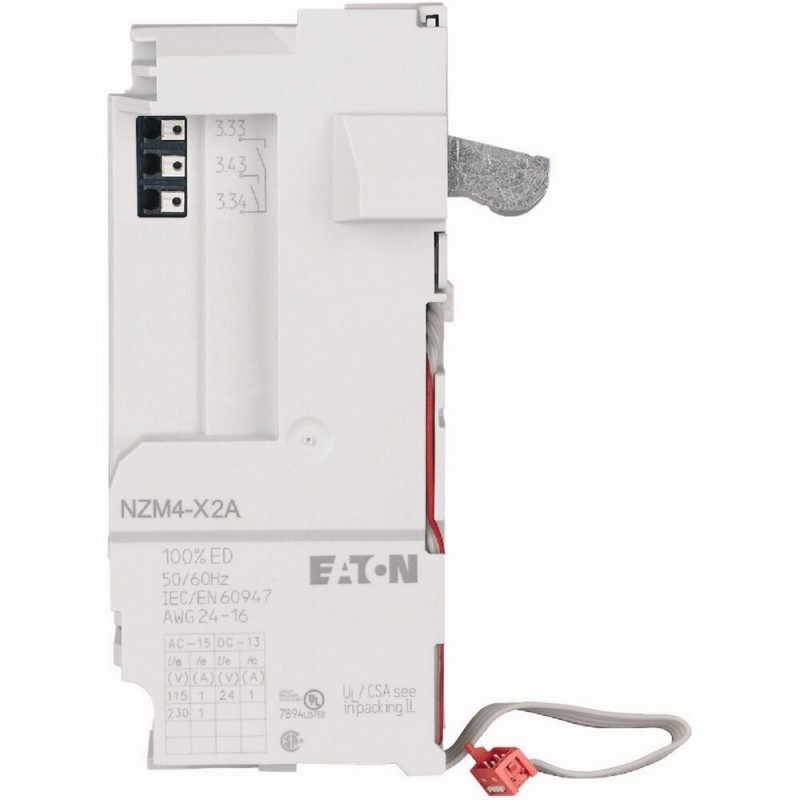

NZM4-X2A 189723 Y7-189723 EATON ELECTRIC Relay module for NZM4, configurable, 2NO, 24DC, 24-230AC, PI Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZM4-X2A 189723 Y7-189723 EATON ELECTRIC Relay module for NZM4, configurable, 2NO, 24DC, 24-230AC, PI

NZM4-X2A

189723

Y7-189723

EATON-MOELLER

Relay module for NZM4, configurable, 2NO, 24DC, 24-230AC, PI

Accesorios opcionales para la serie de interruptores automáticos NZM ofrece una amplia gama de opciones de aplicación para su uso en todo el mundo. El montaje es siempre flexible y sencillo gracias a los grupos de funciones modulares. Notas: Módulos Relais con dos relés. Para la señalización de comandos o diferentes estados del interruptor. Dos relés por unidad. El motivo de actuación se puede configurar en la unidad de control. Configuración a través de comunicación o pantalla de disyuntor o conexión USB frontal y Eaton Power Xpert Protection Manager. Solo apto para su uso en combinación con interruptores automáticos con desbloqueos electrónicos. Los módulos Relais no se pueden instalar simultáneamente con el contacto de apertura temprana NZM...-XHIV, o con liberación de tensión NZM...-XU..., o con liberación de derivación NZM...-XA... Bobina de relé accionada por unidad de disparo. Contacto de relé para el cableado de control. Cableado de control a terminales push-in. No se puede utilizar con el disparador electrónico PXR10 NZM-AE.

Más detalles


Componentes industriales de baja tensión > Accesorios para la tecnología de conmutación de baja tensión

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $223.44
Precio unitario: $223.44
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM release
Catalog Number
189723
EAN
4015081877188
Product Length/Depth
110 mm
Product Height
63 mm
Product Width
62 mm
Product Weight
0.9 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
CSA (Class No. 1437-01)
UL listed
IEC60947
UL489
CSA (File No. 22086)
UL (Category Control Number DIHS)
UL (File No. E140305)
CE marking
CSA certified
CSA-C22.2 No. 5-09
Model Code
NZM4-X2A

Datos técnicos - eléctricos

Rated insulation voltage (Ui)
250 V
Rated impulse withstand voltage (Uimp)
4 kV AC
Rated control voltage (relay contacts)
24 V AC
240 V AC
24 V DC
Rated operational current
1 A (110 V AC-1, relay contacts)
1 A (24 V AC-1, relay contacts)
1 A (230 V AC-1, relay contacts)
1 A (24 V DC-1, relay outputs)
Switching capacity (reference value) - min
10 mA / 12 V
Overvoltage category
III
Pollution degree
3

Datos técnicos - comunicación

Rated impulse withstand voltage (Uimp)
4 kV AC
Rated control voltage (relay contacts)
24 V AC
240 V AC
24 V DC
Rated operational current
1 A (110 V AC-1, relay contacts)
1 A (24 V AC-1, relay contacts)
1 A (230 V AC-1, relay contacts)
1 A (24 V DC-1, relay outputs)
Switching capacity (reference value) - min
10 mA / 12 V
Overvoltage category
III
Pollution degree
3

Datos técnicos - mecánicos

Number of relays
2
Connection type
With push in terminal
Strip length
8 mm (supply connection)

ETIM for 189723 Interruptores de baja tensión (EC002498)
Característica Valor
Tipo de accesorio/repuesto (EF000215) Otros
Accesorio (EF013236) Sí
Recambio (EF013237) No

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-X2A Y7-189723 189723 IT_189805.pdf 638 Kbytes NZM4-X2A Y7-189723 189723 IT_189805.pdf
