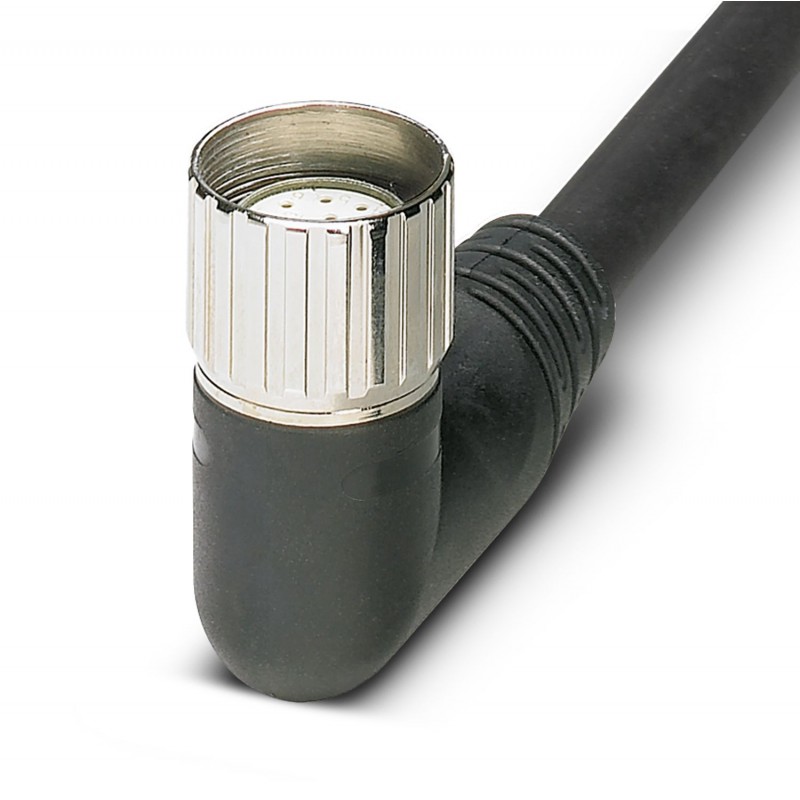

RCK-TWUM/BL12/ 5,0PUR-U 1684030 PHOENIX CONTACT Stammleitung
RCK-TWUM/BL12/ 5,0PUR-U
1684030
PHOENIX_CONTACT
Stammleitung
M23 Anschluss Buchse, gewinkelt, 12-polig, mit 5 m Hauptkabel, Pin 9 und 10 gegliedert
Stammleitung, Anwendung: Sensor-/Aktor-Box, Polzahl: 12, Steckplatzbelegung: einfach, Statusanzeige: Nein; Stammleitungsanschluss: M23-Steckanschluss, PUR/PVC, Leitungslänge: 5 m, Schirmung: nein, Alternativprodukt nach RoHS II ohne Ausnahme 6c (Pb < 0,1 %) Art.-Nr.: 1260757
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Hinweis zum Betrieb | Die Stammleitung ist für den Einsatz an Sensor-/Aktor-Boxen mit M23-Steckanschluss vorgesehen. |
| Produkttyp | Stammleitung konfektioniert |
| Anwendung | Sensor-/Aktor-Box |
| Polzahl | 12 |
| Datenpflegestand | |
| Artikelrevision | 09 |
| Nennspannung UN | 48 V AC |
| 60 V DC |
| Anschlussart | Festanschluss |
| Statusanzeige vorhanden | Nein |
| Material Gehäuse | PUR |
| Material Kontakt Stammkabelseite | Cu-Legierung |
| Material Kontaktträger Stammkabelseite | PA |
| Material Kontaktoberfläche Stammkabelseite | vergoldet |
| Anschluss 1 | |
| Bauform Kopf | Buchse |
| Kabelabgang Kopf | gewinkelt |
| Gewindeart Kopf | M23 |
| Anschluss 2 | |
| Bauform Kopf | freies Leitungsende |
| Leitungslänge | 5 m |
| PUR/PVC schwarz [PUR] | |
| Maßzeichnung |  |
| Leitungsgewicht | 107,4 kg/km |
| UL AWM Style | 20549 (80 °C / 300 V) |
| Polzahl | 11 |
| Geschirmt | nein |
| Leitungstyp | PUR/PVC schwarz [PUR] |
| Leiteraufbau Signalleitung | 19x 0,15 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 8x 0,34 mm² (Signalleitung) |
| 3x 0,75 mm² (Energieleitung) | |
| Aderdurchmesser inklusive Isolierung | 1,3 mm ±0,1 mm (Signalleitung) |
| 1,8 mm ±0,1 mm (Energieleitung) | |
| Leitungsaußendurchmesser | 8,50 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PVC |
| Einzelader, Farbe | braun, blau, grün/gelb, weiß, grün, gelb, grau, rosa, rot, schwarz, violett |
| Wandstärke Innenmantel | ≥ 0,15 mm |
| Wandstärke Außenmantel | ≥ 0,38 mm |
| Gesamtverseilung | Adern in Lagen verseilt |
| Leiterwiderstand max. | ≤ 53 Ω/km (Signalleitung) |
| ≤ 26 Ω/km (Energieleitung) | |
| Isolationswiderstand | ≥ 5 MΩ*km |
| Nennspannung Kabel | 300 V AC |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 5 min.) |
| Mindestbiegeradius, fest verlegt | 7,5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 64 mm |
| Kleinster Biegeradius, beweglich verlegt | 85 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 1500000, Biegeradius: 10 x D, Verfahrweg: 2 m, Verfahrgeschwindigkeit: 2 m/s |
| Flammwidrigkeit | DIN EN 50265 |
| Ölbeständigkeit | nach VDE 0472 Teil 803 |
| Sonstige Beständigkeit | gut beständig gegen Säuren, Laugen und Lösemittel |
| Besondere Eigenschaften | silikonfrei |
| Umgebungstemperatur (Betrieb) | -40 °C ... 90 °C (Kabel, feste Verlegung) |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C (Stecker/Buchse) |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 12 |
| Kabellänge (EF000536) | 5 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Nein |
| Kabeltyp (EF000081) | mehradrig |
| Strahlenvernetzt (EF004115) | Nein |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -5 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1684030-RCK-TWUM/BL12/ 5,0PUR-U | 133 Kbytes |
|
