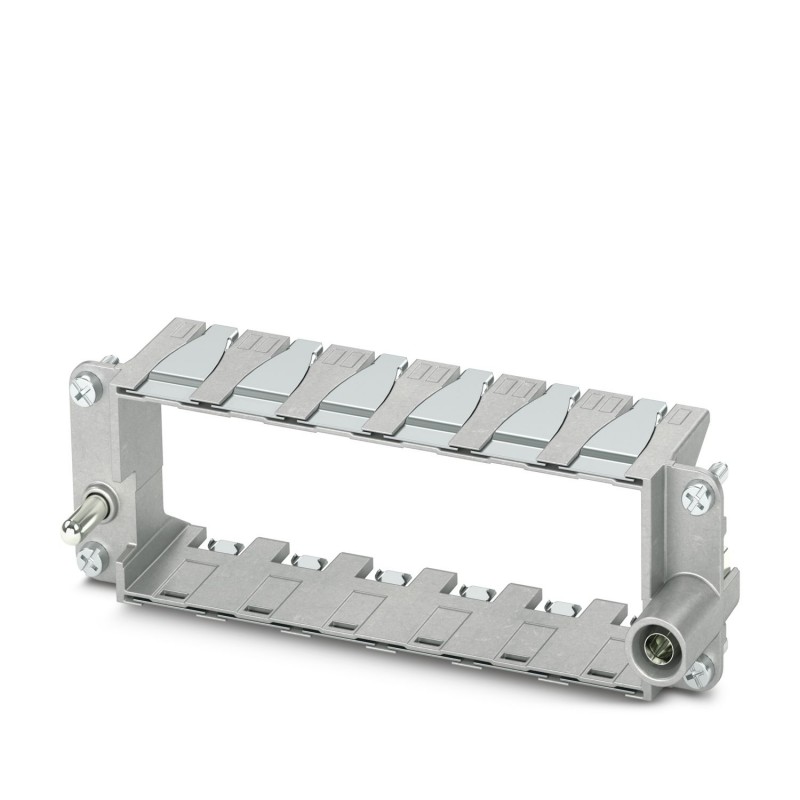

HC-M-B24-MFH-B 1182094 PHOENIX CONTACT Marco para soporte de módulos, tamaño: B24, tipo : para lado empotrad..
HC-M-B24-MFH-B
1182094
PHOENIX_CONTACT
Marco para soporte de módulos, tamaño: B24, tipo : para lado empotrado (a, b, c, ...), 4 mm² ... 6 mm², aplicación: Marco para soporte de módulos
Conectores > Módulo de soporte de conectores industriales
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Este producto sustituye a 1417402 HC-M-B24-MF-B |
| Tipo de producto | Marco para soporte de módulos |
| Serie | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| Aplicación | Marco para soporte de módulos |
| Construcción | B24 |
| B48 | |
| Cantidad de los puestos de módulo | 6 |
| Ejecución | para lado empotrado (a, b, c, ...) |
| Tipo de borde | Marco para soporte de módulos |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 03 |
| Conexión de conductores | |
| Sección de conexión | 4 mm² ... 6 mm² (para conductor PE - lado de potencia) |
| 1 mm² ... 2,5 mm² (para conductor PE - lado de mando) | |
| Sección de conexión AWG | 12 ... 10 (para conductor PE - lado de potencia) |
| 18 ... 14 (para conductor PE - lado de mando) | |
| Par de apriete | 0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON) |
| Esquema de dimensiones |  |
| Anchura | 34,9 mm |
| Altura | 36 mm |
| Longitud | 111 mm |
| Material soporte de contactos | Aleación de fundición inyectada de cinc |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Indicaciones de montaje | HC-MHR-PE16 (1636981) para ampliar la conexión PE a 16 mm². |
| Para conductores PE debe utilizarse una protección para conductores (tornillos de conexión PE sin protección de hilos), en carcasas sin tubuladuras con salida lateral la longitud de rosca máx. de la atornilladura es de 12 mm | |
| Cuando el marco para soporte de módulos se utiliza en carcasas metálicas, la conexión del conductor de tierra de protección debe garantizarse mediante la conexión de tierra de protección prevista en el marco para soporte de módulos o mediante un módulo metálico especial de tierra de protección. |
| Característica | Valor |
|---|---|
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
