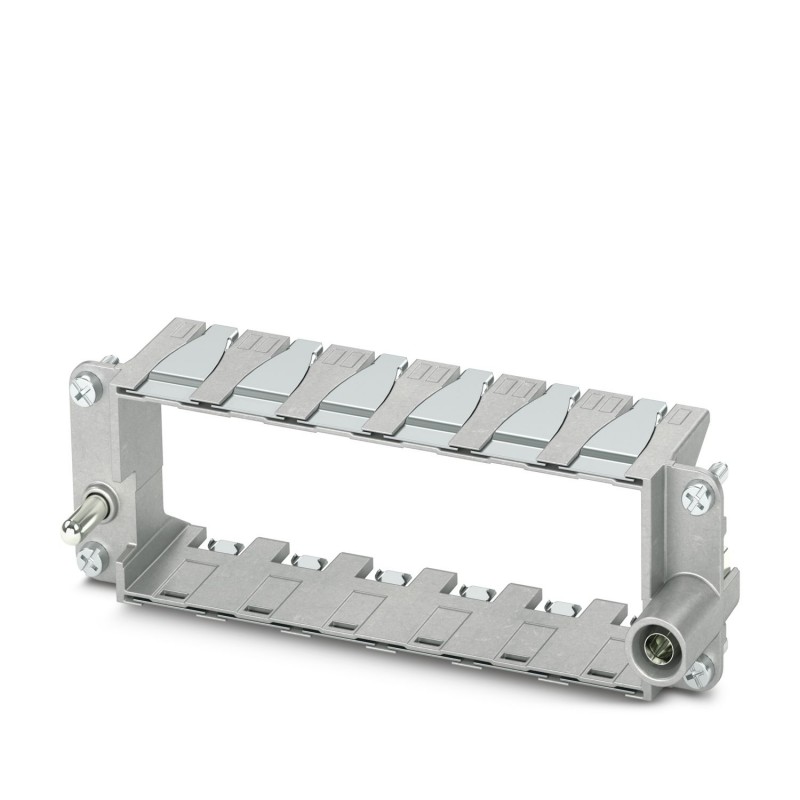

PHOENIX_CONTACT HC-M-B24-MFH-B 1182094 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-M-B24-MFH-B 1182094 PHOENIX CONTACT Modul-Support-Framework HC-M-B24-MFH-B

Artikel-Nr.: HC-M-B24-MFH-B

Code: 1182094

Hersteller: PHOENIX_CONTACT

Beschreibung:

Modul-Support-Framework - HC-M-B24-MFH-B
Rahmen für Modulträger, Größe: B24, Typ: für Versenkte (a, b, c, ...), 4 mm² ... 6 mm², Anwendung: Modulträgerrahmen
Modulträgerrahmen, Baugröße: B24, Ausführung : für Anbauseite (a, b, c, ...), 4 mm2 ... 6 mm2, Anwendung: Modulträgerrahmen

Kategorien:

  • Steckverbinder > Modulträgerrahmen für Industriesteckverbinder
  • PHOENIX_CONTACT > Industrielle Steckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 14,05 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Hinweise
AllgemeinDieses Produkt ersetzt 1417402 HC-M-B24-MF-B

Artikeleigenschaften
ProdukttypModulträgerrahmen
SerieHC-M-B
HC-M-02
HC-M-03
HC-M-03/04
HC-M-04
HC-M-05
HC-M-06
HC-M-08
HC-M-08-GBIT
HC-M-12
HC-M-17
HC-M-20
HC-M-25
HC-M-DSUB
HC-M-EMV
HC-M-HV
HC-M-HS
HC-M-00
AnwendungModulträgerrahmen
BauformB24
B48
Anzahl der Modulplätze6
Ausführungfür Anbauseite (a, b, c, ...)
RahmentypModultraegerrahmen
Datenpflegestand
Artikelrevision03

Anschlussdaten
Leiteranschluss
Anschlussquerschnitt4 mm² ... 6 mm² (für PE-Leiter-Leistungsseite)
1 mm² ... 2,5 mm² (für PE-Leiter-Steuerungsseite)
Anschlussquerschnitt AWG12 ... 10 (für PE-Leiter-Leistungsseite)
18 ... 14 (für PE-Leiter-Steuerungseite)
Anzugsdrehmoment0,5 Nm ... 0,8 Nm (Befestigungsschrauben zur Montage im HEAVYCON-Gehäuse)

Maße
Breite34,9 mm
Höhe36 mm
Länge111 mm

Materialangaben
Material KontaktträgerZink-Druckguss-Legierung

Mechanische Eigenschaften
Mechanische Daten
Steckzyklen≥ 500

Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 125 °C

Montage
MontagehinweisHC-MHR-PE16 ( 1636981) zur PE-Anschlusserweiterung auf 16 mm².
Bei PE-Adern Aderendschutz einsetzen (PE-Anschlussschrauben ohne Drahtschutz), bei Gehäusen ohne Stutzen mit seitlichem Abgang max. Gewindelänge der Verschraubung 12 mm
Der Anschluss des PE-Leiters muss beim Einsatz des Modulträgerrahmens in Metallgehäusen über den vorgesehenen PE-Anschluss am Modulträgerrahmen oder über ein spezielles, metallisches PE-Modul sichergestellt werden

ETIM for 1182094 Steckverbinder (EC002312)

MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertJa
MerkmalsnameMin. Anzahl der Steckzyklen (EF012212)
Merkmalswert500
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
Merkmalswertsonstige

DATASHEET - PDF
