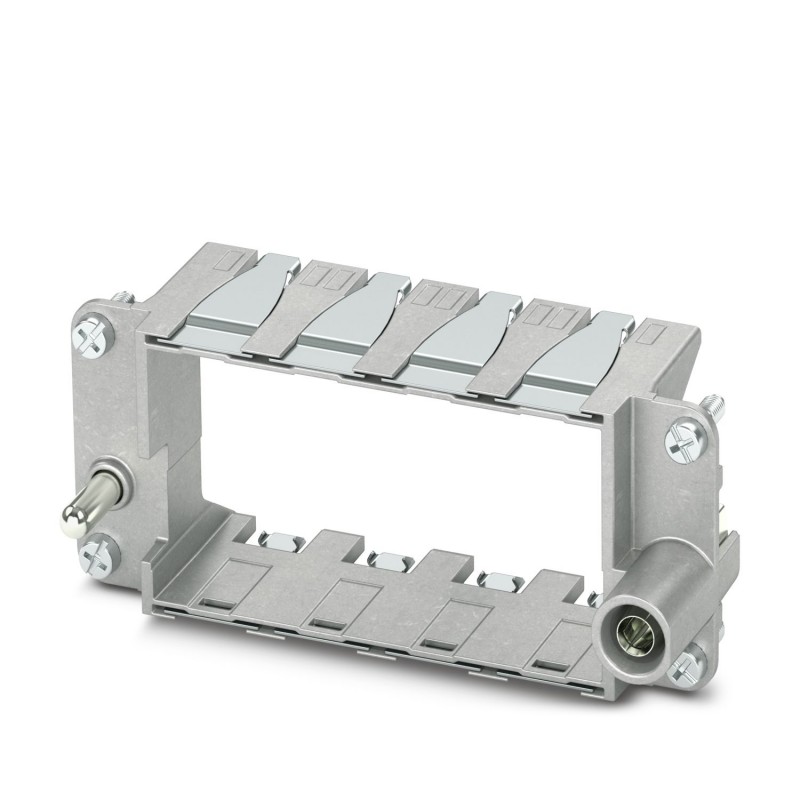

HC-M-B16-MFH-B 1182090 PHOENIX CONTACT Marco para soporte de módulos, tamaño: B16, tipo : para lado empotrad..
HC-M-B16-MFH-B
1182090
PHOENIX_CONTACT
Marco para soporte de módulos, tamaño: B16, tipo : para lado empotrado (a, b, c, ...), 4 mm² ... 6 mm², aplicación: Marco para soporte de módulos
Bastidores de módulos, dimensiones: B16, diseño: por lado empotrado (a, b, c, ...), 4 mm2 ... 6 mm2, aplicación: Marcos de módulos
Conectores > Módulo de soporte de conectores industriales
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Notas generales | Este producto sustituye al artículo 1417400 HC-M-B16-MF-B |
| Tipo de producto | Marcos de módulos |
| Serie | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| aplicación | Marcos de módulos |
| tipo | B16 |
| B32 | |
| Número de puntos de conexión del módulo | 4 |
| Ejecución | para empotrar en el lateral (A, B, C, ...) |
| Tipo de marco | Marcos de módulos |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 03 |
| Conexión de conductores | |
| Sección de conexión | 4 mm² ... 6 mm² (para conductor de PE - lado de alimentación) |
| 1 mm² ... 2,5 mm² (para conductor de PE – lado del controlador) | |
| Sección de conexión AWG | 12 ... 10 (para conductor de PE - lado de alimentación) |
| 18 ... 14 (Para conductor PE – lado del controlador) | |
| Apriete | 0,5 Nm ... 0,8 Nm (Tornillos de fijación para el montaje en la caja HEAVYCON) |
| Dibujo acotado |  |
| Ancho | 34,9 mm |
| altura | 36 milímetros |
| largura | 84,5 milímetros |
| Material de inserción de contacto | Aleación de zinc fundido a presión |
| Datos mecánicos | |
| Ciclos de maniobra | ≥ 500 |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 125 °C |
| Nota de montaje | HC-MHR-PE16 ( 1636981) para extensión de conexión PE a 16 mm². |
| Utilice protectores de extremo adecuados (tornillos de conexión de PE sin protección de cables) con cables de PE, longitud máxima de rosca de la conexión por tornillo de 12 mm en casos sin pasadores con salida lateral | |
| Al insertar el marco del módulo en carcasas metálicas, la conexión del conductor de protección de PE debe garantizarse a través de la conexión de PE provista en el marco del módulo o un módulo de PE metálico especial. |
| Característica | Valor |
|---|---|
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
