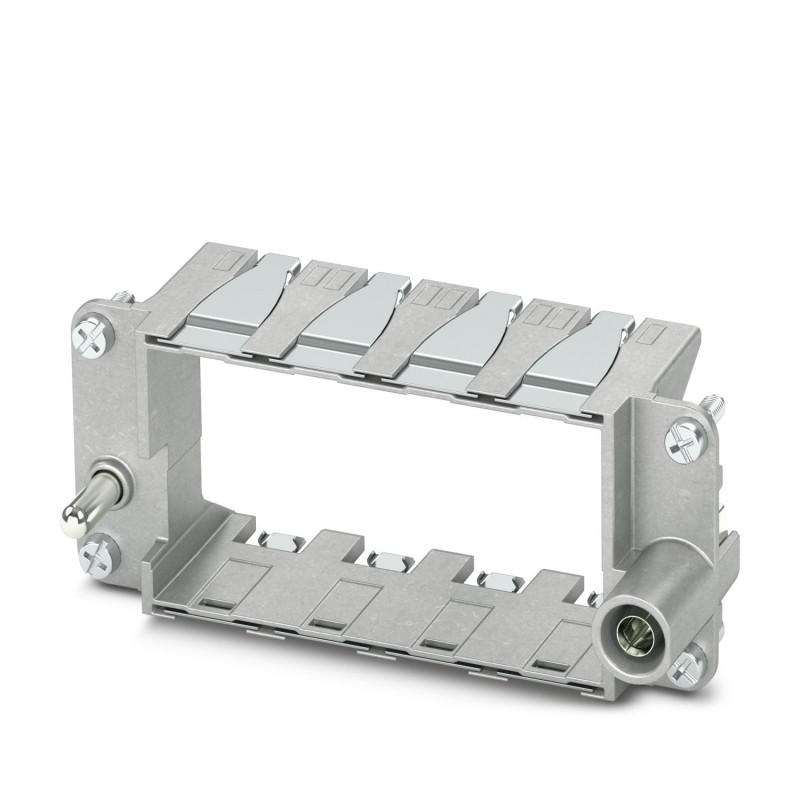

HC-M-B16-MFH-B 1182090 PHOENIX CONTACT Структура поддержки модулей HC-M-B16-MFH-B
HC-M-B16-MFH-B
1182090
PHOENIX_CONTACT
Структура поддержки модулей - HC-M-B16-MFH-B
Рама для поддержки модуля, размер: B16, тип: для утопленной стороны (a, b, c, ...), 4 мм² ... 6 мм², применение: Опорная рама модуля
Модульные рамки, размеры: B16, исполнение: на сторону скрытого монтажа (a, b, c, ...), 4 мм2 ... 6 мм2, применение: Модульные рамки
Разъемы штекерные промышленные > Держатель контактов промышленных разъемов
Промышленные разъемы
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲обычно покупают вместе
▲Best sellers
▲Описание
▲| Общие замечания | Данный товар заменяет товар 1417400 HC-M-B16-MF-B |
| Тип продукта | Модульные рамы |
| Серия | НС-М-Б |
| НС-М-02 | |
| НС-М-03 | |
| НС-М-03/04 | |
| НС-М-04 | |
| НС-М-05 | |
| НС-М-06 | |
| НС-М-08 | |
| НС-М-08-ГБИТ | |
| НС-М-12 | |
| НС-М-17 | |
| НС-М-20 | |
| НС-М-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| НС-М-ХВ | |
| НС-М-ХС | |
| НС-М-00 | |
| приложение | Модульные рамы |
| тип | В16 |
| В32 | |
| Количество точек подключения модуля | 4 |
| Исполнение | для скрытого монтажа (A, B, C, ...) |
| Тип рамы | Модульные рамы |
| Статус обслуживания данных | |
| Рецензия на статью | 03 |
| Подключение проводников | |
| Раздел «Подключение» | 4 мм² ... 6 мм² (для проводника PE - сторона питания) |
| 1 мм² ... 2,5 мм² (для проводника PE – сторона контроллера) | |
| Секция подключения AWG | 12 ... 10 (для проводника PE - сторона питания) |
| 18 ... 14 (Для проводника PE – сторона контроллера) | |
| Момент затяжки | 0,5 Нм ... 0,8 Нм (крепежные винты для монтажа в корпусе HEAVYCON) |
| Чертеж с размерами |  |
| Ширина | 34,9 мм |
| высота | 36 мм |
| длина | 84,5 мм |
| Материал контактной вставки | Цинковый литой сплав под давлением |
| Механические данные | |
| Циклы маневрирования | ≥ 500 |
| Условия окружающей среды | |
| Температура окружающей среды (рабочая) | -40 °С ... 125 °С |
| Примечание по монтажу | HC-MHR-PE16 ( 1636981) для удлинения подключения полиэтилена до 16 мм². |
| Используйте подходящие торцевые протекторы (соединительные винты из полиэтилена без защиты провода) с полиэтиленовыми проволоками, макс. длина резьбы винтового соединения 12 мм в случаях без штифтов с боковым выходом | |
| При установке модульной рамы в металлические корпуса подключение защитного проводника из полиэтилена должно быть обеспечено с помощью полиэтиленового соединения, предусмотренного на модульной раме, или специального металлического полиэтиленового модуля. |
| Характеристика | Значение |
|---|---|
| With protective conductor (EF007468) | Yes |
| Min. number of insertion cycles (EF012212) | 500 |
| Inflammability class of insulation material according to UL94 (EF002521) | Other |
