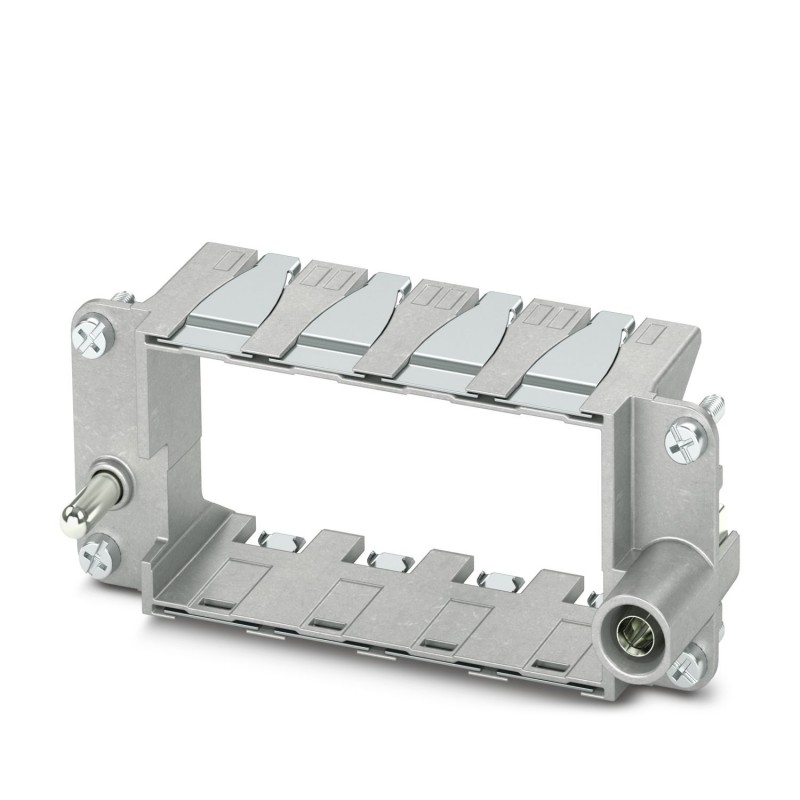

HC-M-B16-MFH-B 1182090 PHOENIX CONTACT Modul-Support-Framework HC-M-B16-MFH-B
HC-M-B16-MFH-B
1182090
PHOENIX_CONTACT
Modul-Support-Framework - HC-M-B16-MFH-B
Rahmen für Modulträger, Größe: B16, Typ: für Versenkte (a, b, c, ...), 4 mm² ... 6 mm², Anwendung: Modulträgerrahmen
Modulrahmen, Maße: B16, Ausführung: pro Unterputzseite (a, b, c, ...), 4 mm2 ... 6 mm2, Anwendung: Modulrahmen
Steckverbinder > Modulträgerrahmen für Industriesteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Allgemeine Hinweise | Dieses Produkt ersetzt Artikel 1417400 HC-M-B16-MF-B |
| Produkttyp | Modul-Rahmen |
| Reihe | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| Nr. HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| Anwendung | Modul-Rahmen |
| Typ | Nr. B16 |
| Nr. B32 | |
| Anzahl der Modulanschlüsse | 4 |
| Ausführung | für Unterputzseite (A, B, C, ...) |
| Rahmen-Typ | Modul-Rahmen |
| Status der Datenpflege | |
| Überprüfung des Artikels | 03 |
| Leiter-Anschluss | |
| Abschnitt "Verbindung" | 4 mm² ... 6 mm² (für PE-Leiter - Netzseite) |
| 1 mm² ... 2,5 mm² (für PE-Leiter – Controller-Seite) | |
| AWG-Verbindungsabschnitt | 12 ... 10 (für PE-Leiter - Leistungsseite) |
| 18 ... 14 (Für PE-Leiter – Controller-Seite) | |
| Anzugsmoment | 0,5 Nm ... 0,8 Nm (Befestigungsschrauben für den Einbau in das HEAVYCON-Gehäuse) |
| Bemaßte Zeichnung |  |
| Breite | 34,9 mm |
| Höhe | 36 mm |
| Länge | 84,5 Millimeter |
| Material der Kontakteinlage | Zinkdruckguss-Legierung |
| Mechanische Daten | |
| Rangierzyklen | ≥ 500 |
| Umweltbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Hinweis zur Montage | HC-MHR-PE16 ( 1636981) für PE-Anschlussverlängerung auf 16 mm². |
| Verwenden Sie geeignete Endschutze (PE-Verbindungsschrauben ohne Drahtschutz) mit PE-Drähten, max. Gewindelänge der Verschraubung 12 mm bei Gehäusen ohne Stifte mit seitlichem Ausgang | |
| Beim Einsetzen des Modulrahmens in Metallgehäuse muss der Anschluss des PE-Schutzleiters über den am Modulrahmen vorgesehenen PE-Anschluss oder ein spezielles PE-Modul aus Metall sichergestellt werden. |
| Merkmal | Wert |
|---|---|
| Mit Schutzleiter (EF007468) | Ja |
| Min. Anzahl der Steckzyklen (EF012212) | 500 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | sonstige |
