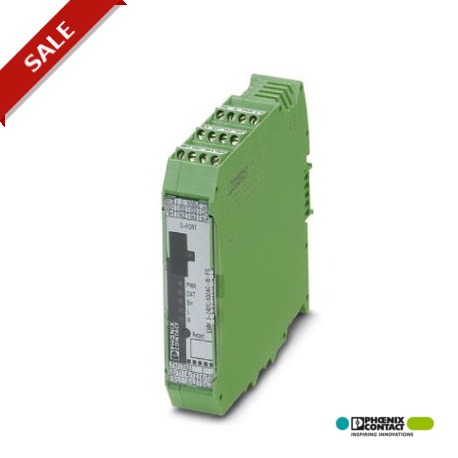

EMM 3- 24DC/500AC-16-IFS 2297523 PHOENIX CONTACT Gestión de motor electrónica con transformadores de corrien..
EMM 3- 24DC/500AC-16-IFS
2297523
PHOENIX_CONTACT
Gestión de motor electrónica con transformadores de corriente integrados de hasta 16 A - medición de potencia activa para la monitorización del motor y la instalación en cuanto a sobrecarga y baja carga, para una protección óptima. Umbrales de conmutación y aviso libremente parametrizables.
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Medidas
| Anchura | 22,5 mm |
|---|---|
| Altura | 99 mm |
| Profundidad | 114,5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Índice de protección | IP20 |
Datos de entrada
| Denominación Entrada | Alimentación del aparato |
|---|---|
| Tensión de alimentación de control de dimensionamiento US | 24 V DC |
| Margen de tensión referente a US | 0,8 ... 1,25 |
| Corriente de alimentación de control de dimensionamiento IS | 25 mA |
| Umbral de conmutación | 9,6 V DC (Señal "0") |
| 19,2 V DC (Señal "1") | |
| Indicación de la tensión de servicio | LED verde |
| Indicación de estado | LED amarillo giro a la derecha (R), LED amarillo giro a la izquierda (L), LED verde comunicación de datos |
| Indicación de errores | LED rojo |
| Denominación Entrada | Entradas digitales (IN1 - IN4) |
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Corriente de accionamiento de dimensionamiento IC | 3,3 mA |
| Denominación Entrada | Entrada de medición de tensión V1, V2, V3 |
| Rango de tensión de entrada | 42 V AC ... 575 V AC |
| Corriente de entrada típica a UN | < 0,5 mA |
| Denominación Entrada | Entrada de medición de corriente L1/T1, L2/T2, L3/T3 |
| Corriente de entrada típica a UN | máx. 16 A |
Datos de salida
| Denominación Salida | Contactos de realimentación O1-O4 |
|---|---|
| Observación | El significado de las salidas de realimentación puede parametrizarse libremente, ver el manual de usuario |
| Número de salidas | 4 |
| Tensión nominal de salida | 24 V DC (Salida por semiconductor) |
| Margen de tensión de salida nominal (factor) | 0,8 ... 1,25 |
| Corriente de carga constante | 500 mA |
| Tensión residual | < 200 mV |
| Circuito de protección/componente de protección | Diodo supresor |
| Limitación de sobretensiones | > 33 V DC |
Datos de salida Contacto de aviso
| Denominación | Medición de corriente |
|---|---|
| Medición sobre | Transformador de corriente interno |
| Precisión básica | típ. 0,5 % |
| Denominación | Medición de tensión / tensión en estrella |
| Margen de tensión | 0 V AC ... 350 V AC (Tensión en estrella) |
| Precisión básica | típ. 0,75 % |
| Denominación | Medición de potencia |
| Margen de potencia | 14 kW |
| Precisión básica | típ. 2 % |
Datos de conexión del circuito de mando
| Denominación Conexión | Circuito de mando |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
Generalidades
| Tensión de prueba entrada/salida | 8 kV |
|---|---|
| Posición para el montaje | vertical (carril horizontal) |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | DIN EN 50178 |
| Aislamiento | separación segura |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Denominación | Normas/especificaciones |
| Normas/especificaciones | EN 60947 |
| EN 60947-4-2 |
