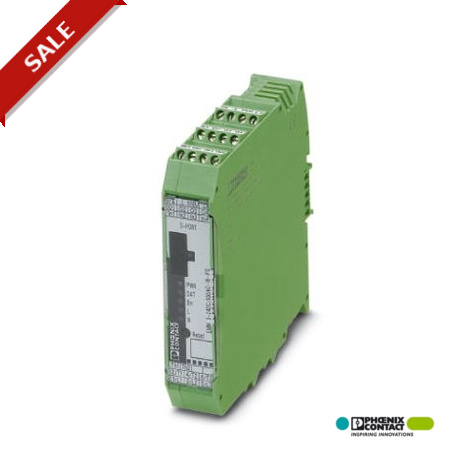

EMM 3- 24DC/500AC-16-IFS 2297523 PHOENIX CONTACT Gestione elettronica del motore con convertitore integrato ..
EMM 3- 24DC/500AC-16-IFS
2297523
PHOENIX_CONTACT
Gestione elettronica del motore con convertitore integrato fino a 16 A - Misurazione della potenza per il controllo del sovraccarico e del carico insufficiente del motore e impianto per la protezione ottimale. Soglie di allarme e di intervento liberamente parametrizzabili.
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dimensioni
| Larghezza | 22,5 mm |
|---|---|
| Altezza | 99 mm |
| Profondità | 114,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
| Grado di protezione | IP20 |
Dati di ingresso
| Denominazione ingresso | Alimentazione delle apparecchiature |
|---|---|
| Tensione di alimentazione, di comando, di dimensionamento US | 24 V DC |
| Range di tensione riferito a US | 0,8 ... 1,25 |
| Corrente di alimentazione, di comando, di dimensionamento IS | 25 mA |
| Soglia di commutazione | 9,6 V DC (Segnale "0") |
| 19,2 V DC (Segnale "1") | |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione stato | LED giallo funzionamento destrorso (R), LED giallo funzionamento sinistrorso (L), LED verde comunicazione dati |
| Segnalazione di errore | LED rosso |
| Denominazione ingresso | Ingressi digitali (IN1 - IN4) |
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Corrente di lavoro di dimensionamento IC | 3,3 mA |
| Denominazione ingresso | Ingresso di misurazione della tensione V1, V2, V3 |
| Range tensione d'ingresso | 42 V AC ... 575 V AC |
| Corrente d'ingresso tipica con UN | < 0,5 mA |
| Denominazione ingresso | Ingresso misurazione corrente L1/T1, L2/T2, L3/T3 |
| Corrente d'ingresso tipica con UN | max. 16 A |
Dati di uscita
| Denominazione uscita | Contatti di segnalazione O1 - O4 |
|---|---|
| Nota | Le uscite di allarme sono liberamente parametrizzabili, si veda manuale utente |
| Numero uscite | 4 |
| Tensione di uscita nominale | 24 V DC (Uscita semiconduttore) |
| Range tensione nominale in uscita (fattore) | 0,8 ... 1,25 |
| Corrente di carico permanente | 500 mA |
| Tensione residua | < 200 mV |
| Circuito/componente di protezione | Diodo soppressore |
| Limitazione sovratensione | > 33 V DC |
Dati uscita contatto di segnalazione
| Denominazione | Misurazione della corrente |
|---|---|
| Misurazione con | convertitore di corrente interno |
| Precisione base | tip. 0,5 % |
| Denominazione | Misurazione della tensione / tensione stellata |
| Range di tensione | 0 V AC ... 350 V AC (Tensione stellata) |
| Precisione base | tip. 0,75 % |
| Denominazione | Misurazione della potenza |
| potenza | 14 kW |
| Precisione base | tip. 2 % |
Dati di collegamento del circuito di comando
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
Generalità
| Tensione di prova ingresso/uscita | 8 kV |
|---|---|
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Denominazione | Distanze in aria e superficiali fra i circuiti |
| Norme/Disposizioni | EN 50178 |
| isolamento | separazione sicura |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Denominazione | Norme/Disposizioni |
| Norme/Disposizioni | EN 60947 |
| EN 60947-4-2 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2297523-EMM 3- 24DC/500AC-16-IFS | 146 Kbytes |
|
