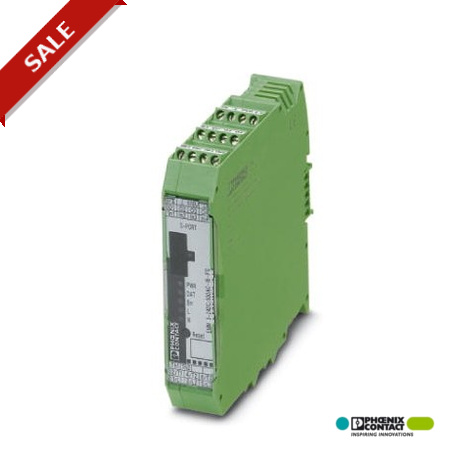

EMM 3- 24DC/500AC-16-IFS 2297523 PHOENIX CONTACT Gestion électronique des paramètres moteur avec transformat..
EMM 3- 24DC/500AC-16-IFS
2297523
PHOENIX_CONTACT
Gestion électronique des paramètres moteur avec transformateur de courant intégré jusqu'à 16 A - mesure de la puissance active pour la surveillance des surcharges/charges insuffisantes de moteurs et d'installations en vue de leur protection optimale. Seuils de commutation et de signalisation librement paramétrables.
Gestion électronique du moteur avec transformateurs de courant intégrés jusqu’à 16 A - mesure active de la puissance pour la surveillance du moteur et de l’installation en cas de surcharge et de faible charge, pour une protection optimale. Seuils de commutation et d’avertissement librement paramétrables.
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Cotes
| Largeur | 22,5 mm |
|---|---|
| Hauteur | 99 mm |
| Profondeur | 114,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Indice de protection | IP20 |
Données d'entrée
| Dénomination entrée | Alimentation des modules |
|---|---|
| Tension d'alimentation assignée du circuit de commande US | 24 V DC |
| Plage de tension par rapport à US | 0,8 ... 1,25 |
| Courant d'alimentation de commande assigné IS | 25 mA |
| Seuil d'enclenchement | 9,6 V DC (Signal « 0 ») |
| 19,2 V DC (Signal « 1 ») | |
| Témoin de présence de la tension de service | LED verte |
| Affichage d'état | LED jaune rotation à droite (R), LED jaune rotation à gauche (L), LED verte transmission de données |
| Affichage des défauts | LED rouge |
| Dénomination entrée | Entrées tout-ou-rien (IN1 - IN4) |
| Tension de commande assignée UC | 24 V DC |
| Courant de commande assigné IC | 3,3 mA |
| Dénomination entrée | Entrées de mesure de la tension V1, V2, V3 |
| Plage de tension d'entrée | 42 V AC ... 575 V AC |
| Courant d'entrée typique pour UN | < 0,5 mA |
| Dénomination entrée | Entrée de mesure de l'intensité L1/T1, L2/T2, L3/T3 |
| Courant d'entrée typique pour UN | max. 16 A |
Données de sortie
| Dénomination sortie | Contacts report d'information O1-O4 |
|---|---|
| Remarque | La signification des sorties de report d'information est librement paramétrable, voir manuel |
| Nombre de sorties | 4 |
| Tension de sortie nominale | 24 V DC (Sortie semi-conducteur) |
| Plage de tension nominale de sortie (facteur) | 0,8 ... 1,25 |
| Courant de charge permanent | 500 mA |
| Tension résiduelle | < 200 mV |
| Circuit/composant de protection | Diode zéner bidirectionnelle |
| Limitation de la surtension | > 33 V DC |
Caractéristiques de sortie contact de signalisation
| Dénomination | Mesure du courant |
|---|---|
| Mesure sur | transformateur de courant interne |
| Précision de base | typ. 0,5 % |
| Dénomination | Mesure de la tension / tension en étoile |
| Plage de tension | 0 V AC ... 350 V AC (Tension en étoile) |
| Précision de base | typ. 0,75 % |
| Dénomination | Mesure de la puissance |
| Plage de puissance | 14 kW |
| Précision de base | typ. 2 % |
Caractéristiques de raccordement circuit de commande
| Dénomination connexion | Circuit de commande |
|---|---|
| Mode de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
Généralités
| Tension d'essai entrée/sortie | 8 kV |
|---|---|
| Emplacement pour le montage | verticalement (profilé horizontal) |
| Conseils pour le montage | Juxtaposables |
| Mode de fonctionnement | 100 % ED |
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
| Normes/Prescriptions | DIN EN 50178 |
| Isolant | Isolation sécurisée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | EN 60947 |
| EN 60947-4-2 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2297523-EMM 3- 24DC/500AC-16-IFS | 146 Kbytes |
|
