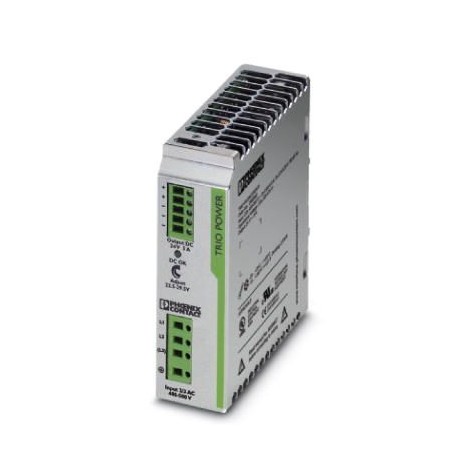

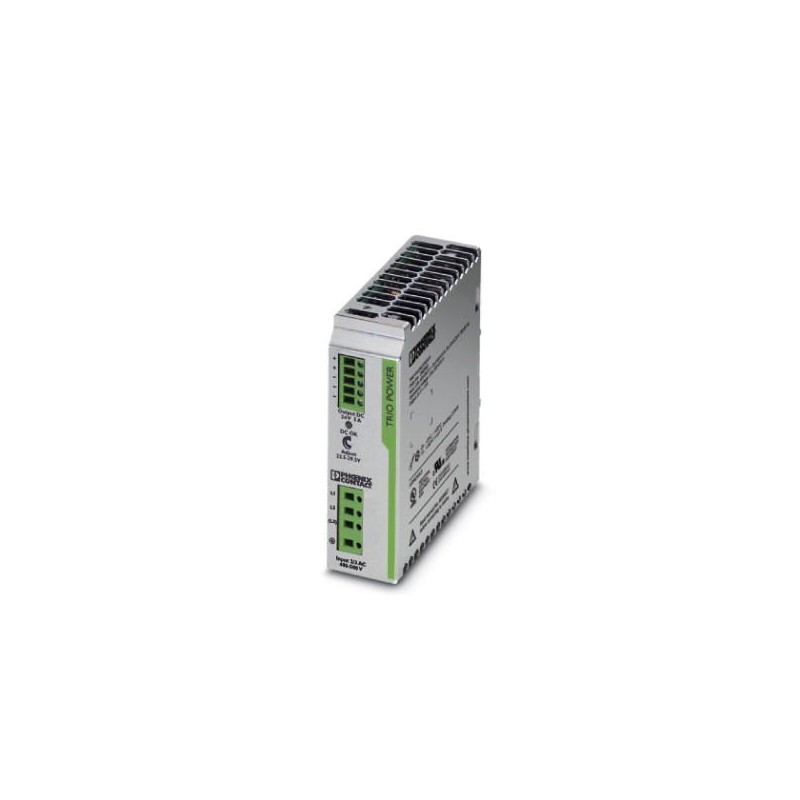

TRIO-PS/3AC/24DC/ 5
2866462
PHOENIX_CONTACT
1
Fuente de alimentación conmutada en primario TRIO POWER para montaje sobre carril, entrada: trifásica, salida: 24 V DC/5 A
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2866462 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CMPT33 - |
Página del catálogo | Página 176 (C_6_2013) |
EAN | 4046356128544 |
Peso por unidad (sin incluir el embalaje) | 600,000 g |
Número de tarifa arancelaria | 85044030 |
País de origen | CN (China) |
Índice de protección | IP20 |
---|---|
Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 55 °C derating: 2,5%/K) |
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
Clase de clima | 3K3 (según EN 60721) |
Grado de polución | 2 |
Margen de tensión nominal de entrada | 2x / 3x 400 V AC ... 500 V AC |
---|---|
Rango de tensión de entrada | 3x 320 V AC ... 575 V AC (para servicio de 3 fases) |
2x 360 V AC ... 575 V AC (para servicio de 2 fases) | |
Gama de frecuencias AC | 45 Hz ... 65 Hz |
Corriente de derivación a tierra (PE) | < 3,5 mA |
Absorción de corriente | 3x 0,3 A (400 V AC) |
3x 0,25 A (500 V AC) | |
2x 0,65 A (400 V AC) | |
2x 0,5 A (500 V AC) | |
Potencia nominal absorbida | 211 VA |
Extracorriente de cierre | < 15 A |
Puenteo en fallo de red | > 20 ms (3x 400 V AC) |
> 30 ms (3x 480 V AC) | |
Selección de fusibles apropiados | 6 A ... 16 A (Característica B, C, D, K) |
Factor de potencia (cos phi) | 0,64 |
Denominación de la protección | Protección contra sobretensiones transitorias |
Circuito de protección/componente de protección | Varistor |
Tensión nominal de salida | 24 V DC ±1 % |
---|---|
Rango de ajuste de la tensión de salida (Uset) | 22,5 V DC ... 29,5 V DC (> 24 V DC, limitado por constante de potencia) |
Corriente nominal de salida (IN) | 5 A (UOUT= 24 V DC) |
Derating | 55 °C ... 70 °C (2,5 % / K) |
Posibilidad de conexión en paralelo | Sí, para redundancia y aumento de potencia |
Posibilidad de conexión en serie | Sí |
Resistencia de recirculación | 35 V DC |
Protección contra sobretensión a la salida | < 35 V DC |
Carga capacitiva máxima | Ilimitado |
Limitación de corriente activa | aprox. 6 A (en caso de cortocircuito) |
Desviación de regulación | < 1 % (cambio de carga estático 10 % ... 90 %) |
< 2 % (cambio de carga dinámico 10 % ... 90 %) | |
< 0,1 % (cambio de tensión de entrada ±10 %) | |
Ondulación residual | < 30 mVPP |
Potencia de salida | 120 W |
Tiempo de conexión típico | < 1 s |
Puntas de conexión Carga nominal | < 30 mVPP |
Disipación máxima de circuito abierto | 4 W |
Disipación de carga nominal máxima | 15 W |
Peso neto | 0,6 kg |
---|---|
Indicación de la tensión de servicio | LED verde |
Rendimiento | 89 % (con 400 V AC y valores nominales) |
Tensión de aislamiento entrada/salida | 4 kV AC (ensayo de tipo) |
2 kV AC (Ensayo individual) | |
Tensión de aislamiento entrada/PE | 2 kV AC (ensayo de tipo) |
2 kV AC (ensayo indiv.) | |
Tensión de aislamiento salida/PE | 500 V DC (ensayo indiv.) |
Clase de protección | I (con conexión PE) |
Índice de protección | IP20 |
MTBF (IEC 61709, SN 29500) | > 1474000 h |
Posición para el montaje | Carril horizontal NS 35, EN 60715 |
Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Tipo de conexión | Conexión por tornillo |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de cable AWG mín. | 24 |
Sección de cable AWG máx. | 14 |
Longitud a desaislar | 9 mm |
Rosca de tornillo | M2,5 |
Tipo de conexión | Conexión por tornillo |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de cable AWG mín. | 16 |
Sección de cable AWG máx. | 12 |
Longitud a desaislar | 9 mm |
Rosca de tornillo | M2,5 |
Indicación de estado | LED "DC OK" verde |
---|---|
Observación acerca de la indicación de estado | UOUT> 21,5 V: LED encendido |
Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
---|---|
Resistencia a interferencias | EN 61000-6-2:2005 |
Conexión según norma | CUL |
Normas/especificaciones | EN 61000-4-2 |
Descarga en contacto | 4 kV (Severidad del ensayo 2) |
Normas/especificaciones | EN 61000-4-3 |
Gama de frecuencias | 80 MHz ... 1 GHz |
Intensidad del campo de prueba | 10 V/m |
Gama de frecuencias | 1,4 GHz ... 2 GHz |
Intensidad del campo de prueba | 3 V/m |
Normas/especificaciones | EN 61000-4-4 |
Observación | Criterio B |
Normas/especificaciones | EN 61000-6-3 |
EN 61000-4-6 | |
Gama de frecuencias | 0,15 MHz ... 80 MHz |
Tensión | 10 V (Severidad del ensayo 3) |
Normas/especificaciones | EN 61000-4-11 |
Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
Norma - Tensión baja de protección | EN 60950-1 (SELV) |
EN 60204 (PELV) | |
Norma - Separación segura | DIN VDE 0100-410 |
Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos | EN 50178 |
Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
Homologaciones UL | UL/C-UL Listed UL 508 |
UL/C-UL Recognized UL 60950-1 | |
Choque | 15g todas las direcciones del espacio, según IEC 60068-2-27 |
Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
15 Hz ... 150 Hz, 2,3g, 90 mín. |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
