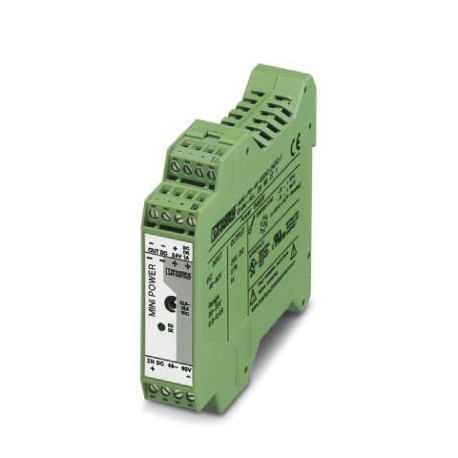

MINI-PS- 48- 60DC/24DC/1 2866271 PHOENIX CONTACT En instalaciones nuevas, utilice el siguiente artículo: 106..
MINI-PS-48-60DC/24DC/1
2866271
PHOENIX_CONTACT
En instalaciones nuevas, utilice el siguiente artículo: 1066708.Convertidor DC/DC MINI conmutado en primario para montaje sobre carril DIN, entrada: 48-60 V DC, salida: 24 V DC/1 A
Componentes industriales de baja tensión > Fuente de alimentación CC
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2866271 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMDM43 - |
| Página del catálogo | Página 257 (C_4_2017) |
| EAN | 4017918960919 |
| Peso por unidad (sin incluir el embalaje) | 200,000 g |
| Número de tarifa arancelaria | 85044030 |
| País de origen | CN (China) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
Datos de entrada
| Margen de tensión nominal de entrada | 48 V DC ... 60 V DC |
|---|---|
| Rango de tensión de entrada | 36 V DC ... 75 V DC |
| Gama de frecuencias DC | 0 Hz |
| Absorción de corriente | 0,6 A (48 V DC) |
| 0,5 A (60 V DC) | |
| Extracorriente de cierre | < 15 A (típico) |
| Puenteo en fallo de red | típ. 15 ms (48 V DC) |
| típ. 20 ms (60 V DC) | |
| Fusible de entrada | 3,15 A (Lento, interno) |
Datos de salida
| Tensión nominal de salida | 24 V DC ±1 % |
|---|---|
| Rango de ajuste de la tensión de salida (Uset) | 22,5 V DC ... 28,5 V DC (> 24 V DC, limitado por constante de potencia) |
| Corriente nominal de salida (IN) | 1 A (-25 °C ... 60 °C) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en paralelo | Sí, para instalaciones redundantes y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
| Ondulación residual | < 40 mVPP |
| Potencia de salida | 24 W |
| Tiempo de conexión típico | < 0,5 s |
| Puntas de conexión Carga nominal | < 50 mVPP(20 MHz) |
| Disipación máxima de circuito abierto | < 1,2 W |
| Disipación de carga nominal máxima | < 5 W |
Generalidades
| Peso neto | 0,2 kg |
|---|---|
| Indicación de la tensión de servicio | LED verde |
| Rendimiento | > 85 % (Con 60 V DC y con los valores nominales) |
| Tensión de aislamiento entrada/salida | 1,5 kV (ensayo de tipo) |
| 1 kV (Ensayo individual) | |
| Clase de protección | II |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 1147000 h (40 °C) | |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 14 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 14 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Señalización
| Denominación Salida | DC-OK, activa |
|---|---|
| Descripción de la salida | UOUT> 21,5 V: Señal "high" |
| Tensión de conmutación máxima | ≤ 24 V DC |
| Tensión de salida | + 24 V (Señal) |
| Corriente de carga constante | ≤ 20 mA |
| Indicación de estado | LED "DC OK" verde |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Rosca de tornillo | M3 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 55011 (EN 55022) |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | 8 kV (Descarga en contacto) |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 3 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Nivel 2: cable asimétrico contra tierra |
| Normas/especificaciones | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz (10 V) |
| Normas/especificaciones | EN 61000-4-11 |
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Separación segura | DIN VDE 0100-410 |
| DIN VDE 0106-101 | |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Aplicaciones para trenes | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027230209eCl@ss 4.127230209eCl@ss 5.027230209eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210901eCl@ss 8.027210901eCl@ss 9.027210901
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CC |
| 1ª tensión de salida (EF006792) | 22.5 V |
| Corriente máxima de salida 1 (EF008284) | 1 A |
| Tensión de salida ajustable (EF007002) | Sí |
| Valor nominal tensión de salida 1 (EF009393) | 24 V |
| Valor nominal corriente de salida 1 (EF009396) | 1 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Voltaje de suministro de CC nominal (EF007078) | 36 V |
| Tensión de salida regulada (EF003092) | Sí |
| Potencia suministrada (EF003034) | 24 W |
| Estabilizado (EF005302) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Apto para instalación en serie (EF001126) | No |
| Altura de la instalación (EF000332) | 99 mm |
| Montaje directo posible (EF005689) | No |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 99 mm |
| Profundidad (EF000049) | 107 mm |
| Apto para funciones de seguridad (EF001597) | Sí |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO SISTEMAS DE ALIMENTACIÓN PHOENIX ES.pdf | 17 Mbytes |
|
| PHOENIX CONTACT-2866271-MINI-PS- 48- 60DC/24DC/1 | 131 Kbytes |
|
