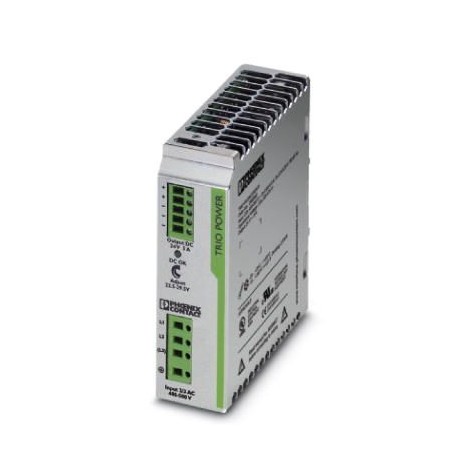

PHOENIX_CONTACT TRIO-PS/3AC/24DC/ 5 2866462 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

TRIO-PS/3AC/24DC/ 5 2866462 PHOENIX CONTACT Fonte de alimentação

Referência: TRIO-PS/3AC/24DC/ 5

Código: 2866462

Fabricante: PHOENIX_CONTACT

Descrição:

Fonte de alimentação
Fonte de alimentação de comutação primária TRIO POWER para montagem em trilho, entrada: trifásica, saída: 24 V DC/5 A

Categorias:

  • Aparelhos elétricos de baixa tensão > Fonte de alimentação CC
  • PHOENIX_CONTACT > Fontes de alimentação

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 217,74 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 2-3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Dados comerciais

Código do pedido2866462
Quantidade de embalagem (VPE)1 Unid
ObservaçãoProdução ligada a pedido (sem retirada)
Página de catálogoPágina 176 (C-6-2013)
GTIN4046356128544
Peso por unidade (exclusive embalagem)600,000 GRM
Número do imposto alfandegário85044030
País de origemCN (China)

Medidas

Largura40 mm
Altura130 mm
Profundidade115 mm

Condições ambiente

Grau de proteçãoIP20
Temperatura ambiente (funcionamento)-25 °C ... 70 °C (> 55 °C Derating: 2,5%/K)
Temperatura ambiente (armazenamento/transporte)-40 °C ... 85 °C
Máx. umidade do ar admissível (funcionamento)≤ 95 % (com 25 °C, sem condensação)
Classe climática3K3 (de acordo com EN 60721)
Grau de impurezas2

Dados de entrada

Faixa de tensão nominal de entrada2x / 3x 400 V AC ... 500 V AC
Faixa de tensão de entrada3x 320 V AC ... 575 V AC (para funcionamento trifásico)
2x 360 V AC ... 575 V AC (para funcionamento bifásico)
Faixa de frequência CA45 Hz ... 65 Hz
Corrente de fuga contra PE< 3,5 mA
Consumo de energia3x 0,3 A (400 V AC)
3x 0,25 A (500 V AC)
2x 0,65 A (400 V AC)
2x 0,5 A (500 V AC)
Consumo de potência nominal211 VA
Irupção da corrente< 15 A
Tempo permissível de falha de rede> 20 ms (3x 400 V AC)
> 30 ms (3x 480 V AC)
Seleção de fusíveis adequados6 A ... 16 A (Característica B, C, D, K)
Fator de potência (cos phi)0,64
Denominação de proteçãoProteção contra sobretensão de transientes
Comando / componente de proteçãoVaristor

Dados de saída

Tensão de saída nominal24 V DC ±1 %
Faixa de ajuste da tensão de saída (USet)22,5 V DC ... 29,5 V DC (> 24 V DC, potência constante limitada)
Corrente nominal de saída (IN)5 A (UOUT= 24 V DC)
Derating55 °C ... 70 °C (2,5 % / K)
Ligável em paralelosim, para redundância e elevação de capacidade.
Ligável em sérieSim
Resistência de feedback35 V DC
Proteção contra sobretensão na saída< 35 V DC
Carga capacitiva máximailimitado
Limite de corrente ativo6 A aproximadamente (com curto-circuito)
Tolerância< 1 % (Alteração de carga estática 10 % ... 90 %)
< 2 % (Alteração de carga dinâmica 10 % ... 90 %)
< 0,1 % (Alteração da tensão de entrada ±10 %)
Rypple residual< 30 mVSS
Potência de saída120 W
Tempo de ligação típico< 1 s
Picos de ligação com carga nominal< 30 mVSS
Dissipação de energia sem carga nominal máxima4 W
Dissipação de energia carga nominal máxima15 W

Geral

Peso líquido0,6 kg
Indicação de tensão operacionalLED verde
Eficiência89 % (com 400 V AC e valores nominais)
Tensão de isolamento entrada/saída4 kV AC (Teste típico)
2 kV AC (Teste unitário)
Tensão de isolamento entrada/PE2 kV AC (Tipo)
2 kV AC (Unidade)
Tensão de isolamento saída/PE500 V DC (Unidade)
Classe de proteçãoI (com conexão PE)
Grau de proteçãoIP20
MTBF (IEC 61709, SN 29500)> 1474000 h
Posição de montagemTrilho de fixação horizontal NS 35, EN 60715
Instrução de montagemalinhamento possível: horizontal 0 mm, vertical 50 mm

Dados de conexão entrada

Tipo de conexãoConexão a parafuso
Perfil do condutor rígido mín.0,2 mm²
Perfil do condutor rígido máx.2,5 mm²
Bitola do condutor flexível mín.0,2 mm²
Bitola do condutor flexível máx.2,5 mm²
Bitola mín. do condutor AWG24
Bitola máx. do condutor AWG14
Comprimento de isolamento9 mm
RoscaM2,5

Dados de conexão saída

Tipo de conexãoConexão a parafuso
Perfil do condutor rígido mín.0,2 mm²
Perfil do condutor rígido máx.2,5 mm²
Bitola do condutor flexível mín.0,2 mm²
Bitola do condutor flexível máx.2,5 mm²
Bitola mín. do condutor AWG16
Bitola máx. do condutor AWG12
Comprimento de isolamento9 mm
RoscaM2,5

Sinalização

Indicação de estadoLED "CC OK" verde
Observação sobre a sinalizaçãoUOUT> 21,5 V: LED acende

Normas e disposições

Compatibilidade eletromagnéticaConformidade com a diretriz EMC 2014/30/UE
Resistência contra interferênciaEN 61000-6-2:2005
Conexão conforme normaCUL
Normas / DeterminaçõesEN 61000-4-2
Descarga de contato4 kV (Grau de precisão de teste 2)
Normas / DeterminaçõesEN 61000-4-3
Faixa de frequência80 MHz ... 1 GHz
Resistência do campo de teste10 V/m
Faixa de frequência1,4 GHz ... 2 GHz
Resistência do campo de teste3 V/m
Normas / DeterminaçõesEN 61000-4-4
ObservaçãoCritério B
Normas / DeterminaçõesEN 61000-6-3
EN 61000-4-6
Faixa de frequência0,15 MHz ... 80 MHz
Tensão10 V (Grau de precisão de teste 3)
Normas / DeterminaçõesEN 61000-4-11
Diretiva de baixa tensãoConformidade com a Diretiva de Baixa Tensão 2006/95/CE
Norma - Segurança elétricaEN 60950-1/VDE 0805 (SELV)
Norma - Equipamento de instalações de corrente intensa com meios de produção eletrônicosEN 50178/VDE 0160 (PELV)
Norma - Baixa tensão de proteçãoEN 60950-1 (SELV)
EN 60204 (PELV)
Norma - Isolação seguraDIN VDE 0100-410
Norma - Proteção contra correntes corporais perigosas, requisitos básicos para isolação segura em meios de produção elétricosEN 50178
Norma - Limitação das correntes harmônicas e principal de redeEN 61000-3-2
Certificações ULUL/C-UL requerido UL 508
UL/C-UL Recognized UL 60950-1
Choque15g por direção do espaço, de acordo com IEC 60068-2-27
Vibração (funcionamento)< 15 Hz, amplitude ±2,5 mm (de acordo com IEC 60068-2-6)
15 Hz ... 150 Hz, 2,3g, 90 min.

Environmental Product Compliance

China RoHSPeríodo para uso oficialmente previsto (EFUP): 25 anos;
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads"

Classificações

ETIM for 2866462 Componentes industriais para Baixa Tensão (EC002540)

Nome da característicaTipo de tensão de alimentação (EF002991)
Valor da característicaAC
Nome da característica1a tensão de saída (EF006792)
Valor da característica22.5 V
Nome da característicaMáx. corrente de saída 1 (EF008284)
Valor da característica5 A
Nome da característicaTensão secundária ajustável (EF007002)
Valor da característicaSim
Nome da característicaValor nominal tensão de saída 1 (EF009393)
Valor da característica24 V
Nome da característicaValor nominal corrente de saída 1 (EF009396)
Valor da característica5 A
Nome da característicaProtegido contra curtos-circuitos (EF007332)
Valor da característicaSim
Nome da característicaTensão de alimentação nominal em AC 50 Hz (EF007076)
Valor da característica320 V
Nome da característicaTensão nominal de alimentação em AC 60 Hz (EF007077)
Valor da característica400 V
Nome da característicaTensão de saída estabilizada (EF003092)
Valor da característicaSim
Nome da característicaConsumo (potência em VA) (EF000346)
Valor da característica211 VA
Nome da característicaPotência à saída (EF003034)
Valor da característica120 W
Nome da característicaEstabilizado (EF005302)
Valor da característicaSim
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaLigação com parafuso
Nome da característicaPossível montagem em calha (EF003972)
Valor da característicaSim
Nome da característicaPossível montagem na parede (EF003973)
Valor da característicaNão
Nome da característicaVersão modular (EF001126)
Valor da característicaNão
Nome da característicaAltura embutida (EF000332)
Valor da característica130 mm
Nome da característicaPossibilidade de montagem direta (EF005689)
Valor da característicaNão
Nome da característicaLargura (EF000008)
Valor da característica40 mm
Nome da característicaAltura (EF000040)
Valor da característica130 mm
Nome da característicaProfundidade (EF000049)
Valor da característica115 mm
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaSim
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
