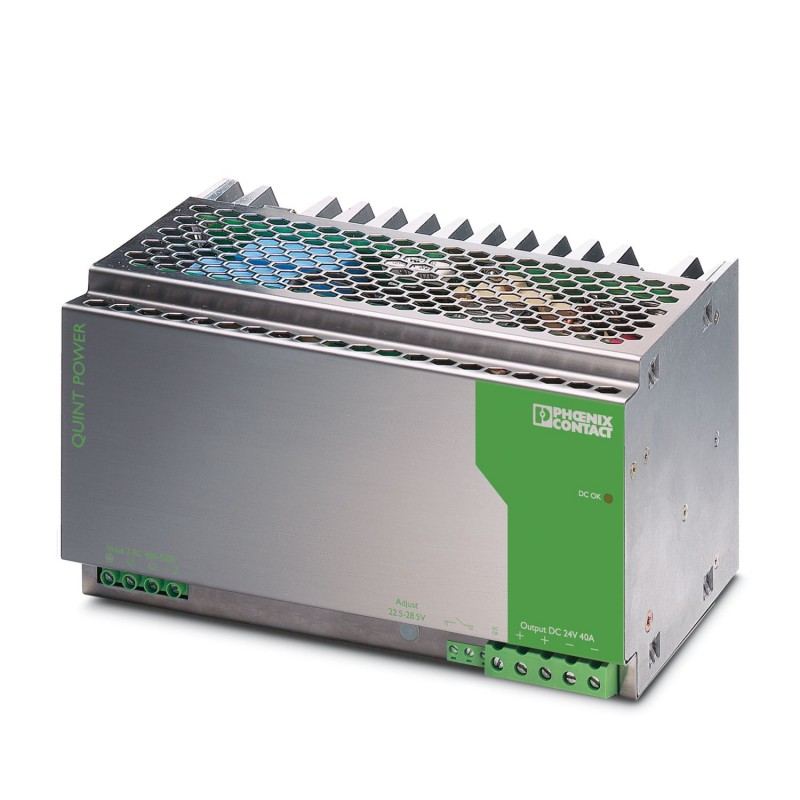

QUINT-PS-100-240AC/48DC/20 2938976 PHOENIX CONTACT Fuente aliment. carr. simétr., conmutada primario, monofá..
QUINT-PS-100-240AC/48DC/20
2938976
PHOENIX_CONTACT
Fuente aliment. carr. simétr., conmutada primario, monofásica, salida: 48 V DC / 20 A
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Datos de entrada
| Funcionamiento AC | |
| Margen de tensión nominal de entrada | 110 V AC ... 240 V AC (Derating < 100 V AC; 2,5%/V) |
| Rango de tensión de entrada | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| Margen de tensión de entrada AC | 85 V AC ... 264 V AC |
| Margen de tensión de entrada DC | 90 V DC ... 350 V DC |
| Tipo de tensión de la tensión de alimentación | AC/DC |
| Extracorriente de cierre | < 15 A (típico) |
| Integral de corriente de irrupción (I2t) | 3,2 A2s |
| Gama de frecuencias AC | 45 Hz ... 65 Hz |
| Gama de frecuencias DC | 0 Hz |
| Tiempo de puenteo de fallo de red | > 20 ms (120 V AC) |
| > 20 ms (230 V AC) | |
| Absorción de corriente | aprox. 11 A (120 V AC) |
| 4,5 A (230 V AC) | |
| Potencia nominal absorbida | 1048 W |
| Circuito de protección | Protección contra sobretensiones transitorias; Varistor |
| Tiempo de conexión típico | < 1 s |
| Fusible de entrada | 20 A (rápido, interno) |
| Selección del fusible adecuado para la protección de entrada | 16 A ... 25 A (Característica B, C, D, K) |
Datos de salida
| Rendimiento | > 92 % (con 230 V AC y valores nominales) |
| Tensión nominal de salida | 48 V DC ±1 % |
| Rango de ajuste de la tensión de salida (Uset) | 30 V DC ... 56 V DC (> 48 V DC, limitado por constante de potencia) |
| Corriente nominal de salida (IN) | 20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 22,5 A (< 40 °C permanentemente) |
| Derating | 60 °C ... 70 °C (2,5 %/K) |
| Resistencia de recirculación | 60 V DC |
| Protección contra sobretensión en la salida (OVP) | ≤ 60 V DC |
| Carga capacitiva máxima | Ilimitado |
| Limitación de corriente activa | aprox. IBOOST= 22,5 A (en caso de cortocircuito) |
| Desviación de regulación | < 1 % (cambio de carga estático 10 % ... 90 %) |
| < 2 % (cambio de carga dinámico 10 % ... 90 %) | |
| < 0,1 % (cambio de tensión de entrada ±10 %) | |
| Ondulación residual | < 25 mVPP(con valores nominales) |
| Potencia de salida | 960 W |
| Puntas de conexión Carga nominal | < 30 mVPP(20 MHz) |
| Disipación máxima de circuito abierto | 28 W |
| Disipación de carga nominal máxima | 80 W |
| Tiempo de ascenso | < 2 ms (UOUT(10 % ... 90 %)) |
| Posibilidad de conexión en paralelo | sí, para redundancia y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
| Señal: DC-OK, activa | |
| Descripción de la salida | UOUT> 0,9 x UN: Señal "high" |
| Tensión de conmutación máxima | ≤ 24 V |
| Tensión de salida | + 24 V DC |
| Corriente de conexión máxima | ≤ 20 mA |
| Corriente de carga constante | ≤ 20 mA |
| Señal: DC-OK, sin potencial | |
| Descripción de la salida | Contacto de relé, UOUT> 0,9 x UN: Contacto cerrado |
| Tensión de conmutación máxima | ≤ 30 V AC/DC |
| Corriente de conexión máxima | ≤ 1 A |
| Corriente de carga constante | ≤ 1 A |
Datos de conexión
| Entrada | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 10 |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Salida | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 6 |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Señal | |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 10 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Señalización
| Tipo de señalización | LED |
| Salida conmutada activa | |
| Contacto de relé | |
| Indicación de la tensión de servicio | LED verde |
| Salida de señal: DC-OK, activa | |
| Indicación de estado | LED "DC OK" verde |
| Observación acerca de la indicación de estado | UOUT< 0,9 x UN: LED parpadea |
| Salida de señal: DC-OK, sin potencial | |
| Indicación de estado | LED "DC OK" verde |
| Observación acerca de la indicación de estado | UOUT< 0,9 x UN: LED parpadea |
Propiedades eléctricas
| Número de fases | 1,00 |
| Tensión de aislamiento entrada/salida | 4 kV AC (ensayo de tipo) |
| 2 kV AC (Ensayo individual) | |
| Tensión de aislamiento salida/PE | 500 V DC |
| Tensión de aislamiento entrada/PE | 3,5 kV AC (ensayo de tipo) |
| 2 kV AC (Ensayo individual) |
Propiedades del artículo
| Tipo de producto | Fuente de alimentación |
| Familia de productos | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Propiedades de aislamiento | |
| Clase de protección | I (con conexión PE) |
| Grado de polución | 2 |
Dimensiones
| Anchura | 240 mm |
| Altura | 130 mm |
| Profundidad | 125 mm |
| Montaje alternativo | |
| Anchura | 122 mm |
| Altura | 130 mm |
| Profundidad | 243 mm |
Montaje
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
Datos del material
| Material de la carcasa | Metal |
| Ejecución de las carcasas | AluNox (AlMg1) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | 95 % (a 25 °C, sin condensación) |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normas y especificaciones
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Norma - Seguridad de los aparatos | GS (Seguridad Verificada) |
| Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos | EN 50178 |
| Norma - Tensión baja de protección | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norma - Separación segura | DIN VDE 0100-410 |
| Norma de seguridad de transformadores | EN 61558-2-17 |
| Categoría de sobretensión | |
| EN 62477-1 | III |
Homologaciones
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Directiva de baja tensión | Conformidad con la directiva de baja tensión 2014/35/UE |
| Requisitos CEM de emisión de interferencias | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisitos CEM de inmunidad a interferencias | EN 61000-6-1 |
| EN 61000-6-2 | |
| Emisión de interferencias | EN 55011 (EN 55022) |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Carcasa | Nivel 4 |
| Descarga de electricidad estática | |
| Descarga en contacto | 8 kV |
| Descarga en el aire | 15 kV |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 2 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | 4 kV (nivel 4 - asimétrico) |
| Salida | 2 kV (Nivel 3 - asimétrico) |
| Señal | 1 kV (Nivel 2 - asimétrico) |
| Carga de tensión transitoria (Surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Carga de tensión transitoria (Surge) | |
| Entrada | 4 kV (clase de inst. 4 - asimétrica: línea con respecto a tierra) |
| 2 kV (Inst. clase 4 - simétrica: Línea con respecto a tierra) | |
| Salida | 0,5 kV (nivel 1 - asimétrico: Línea con respecto a tierra) |
| 0,5 kV (Nivel 1 - simétrico: Línea con respecto a tierra) | |
| Señal | 1 kV (nivel 2 - asimétrico: línea con respecto a tierra) |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| E/S/s | Nivel 3 - asimétrico |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Observación | Criterio A |
| Tensión | 10 V |
| Caídas de tensión | |
| Normas/especificaciones | EN 61000-4-11 |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-3 |
| Tensión radiointerferencia según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Radiointerferencias según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
