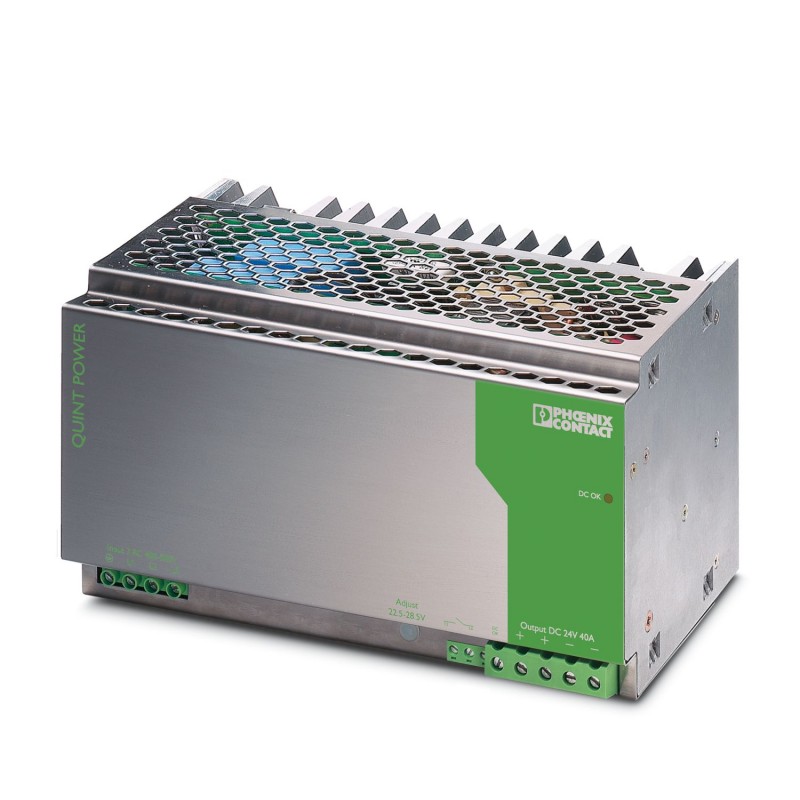

QUINT-PS-100-240AC/48DC/20 2938976 PHOENIX CONTACT Alimentation pour profilés, à découpage primaire, monopha..
QUINT-PS-100-240AC/48DC/20
2938976
PHOENIX_CONTACT
Alimentation pour profilés, à découpage primaire, monophasée, sortie : 48 V DC / 20 A
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Description des produits
QUINT POWER est l'alimentation DC puissante de 60 – 960 watts pour une utilisation universelle. C'est ce que garantissent une plage de tension étendue, des versions monophasées et triphasées et un ensemble d'homologations internationales inégalé. QUINT POWER est synonyme de sécurité en matière d'alimentation : des condensateurs largement dimensionnés assurent une protection contre les microcoupures pendant plus de 20 ms en pleine charge. Tous les appareils triphasés conservent une puissance de sortie intacte, même en cas de défaillance prolongée d'une phase. La réserve de puissance Power Boost permet le démarrage de charges à courant d'enclenchement élevé et assure un déclenchement fiable des fusibles. Un système de surveillance préventive du fonctionnement diagnostique les états de dysfonctionnement éventuels et réduit la durée des arrêts de votre installation. Une sortie transistor active et un contact à relais indépendant du potentiel permettent une surveillance à distance. Tous les appareils sont protégés contre les marches à vide et les courts-circuits et sont disponibles avec une tension de sortie réglable de 12, 24 et 48 V DC pour des courants de sortie de 2,5, 5, 10, 20, 30 et 40 A. La vaste gamme de produits est complétée par des alimentations pour l'utilisation en zone Ex 2, des solutions secourues, des alimentations AS-i et une diode Quint.
Cotes
| Largeur | 240 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur en cas de montage alternatif | 122 mm |
| Hauteur en cas de montage alternatif | 130 mm |
| Profondeur en cas de montage alternatif | 243 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 95 % (à 25 °C, sans condensation) |
| Immunité | EN 61000-6-2:2005 |
Données d'entrée
| Plage de tension nominale d'entrée | 110 V AC ... 240 V AC (Derating <100 V AC : 2,5 % / V) |
|---|---|
| Plage de tension d'entrée | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Plage de fréquence DC | 0 Hz |
| Consommation nominale | 960 W |
| Choc de courant d'enclenchement | < 15 A (typique) |
| Protection contre microcoupures | > 20 ms (120 V AC) |
| > 20 ms (230 V AC) | |
| Fusible d'entrée | 20 A (rapide, interne) |
| Sélection des fusibles appropriés | 16 A ... 25 A (Caractéristique B, C, D, K) |
| Dénomination de la protection | Protection contre les transitoires |
| Circuit/composant de protection | Varistance |
Données de sortie
| Tension de sortie nominale | 48 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie | 30 V DC ... 56 V DC (> 48 V DC, constante de puissance limitée) |
| Courant de sortie nominal | 20 A (-25 °C ... 60 °C) |
| POWER BOOST | 22,5 A (< 40 °C permanent) |
| Déclassement | 60 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Charge capacitive max. | Illimité |
| Limitation de courant active | env. IBOOST= 22,5 A (en cas de court-circuit) |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 2 % (modification charge dynamique 10 % ... 90 %) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 25 mVCC(pour les valeurs nominales) |
| Puissance de sortie | 960 W |
| Temps d'enclenchement typique | < 1 s |
| Pointes de commutation charge nominale | < 30 mVCC(20 MHz) |
| Puissance dissipée à vide maximale | 28 W |
| Puissance dissipée charge nominale max. | 80 W |
Généralités
| Poids net | 3,5 kg |
|---|---|
| Témoin de présence de la tension de service | LED verte |
| Rendement | > 92 % (à 230 V AC et aux valeurs nominales) |
| Tension d'isolement entrée/sortie | 4 kV AC (homologation du type) |
| 2 kV AC (contrôle individuel) | |
| Classe de protection | I (avec connexion PE) |
| MTBF (CEI 61709, SN 29500) | > 500000 h |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Mode de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Mode de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Longueur à dénuder | 10 mm |
| Filetage vis | M4 |
Signalisation
| Dénomination sortie | DC-OK, active |
|---|---|
| Description de la sortie | UOUT> 0,9 x UN: Signal « high » |
| Tension de commutation maximale | ≤ 24 V |
| Tension de sortie | + 24 V DC |
| Courant d'enclenchement maximal | ≤ 20 mA |
| Courant de charge permanent | ≤ 20 mA |
| Affichage d'état | LED verte « DC OK » |
| Informations sur l'affichage d'état | UOUT< 0,9 x UN: La LED clignote |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Filetage vis | M3 |
| Dénomination sortie | DC-OK, sans potentiel |
| Description de la sortie | Contact de relais, UOUT> 0,9 x UN: contact fermé |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant d'enclenchement maximal | ≤ 1 A |
| Courant de charge permanent | ≤ 1 A |
| Affichage d'état | LED verte « DC OK » |
| Informations sur l'affichage d'état | UOUT< 0,9 x UN: La LED clignote |
