> >>MINI-PS-100-240AC/10-15DC/2 2938756 PHOENIX CONTACT Alimentation
Produit précédent Produit suivant

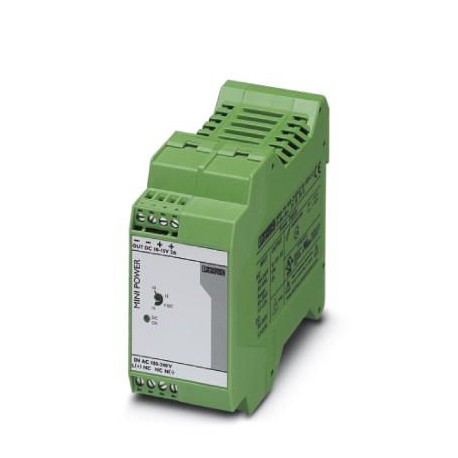

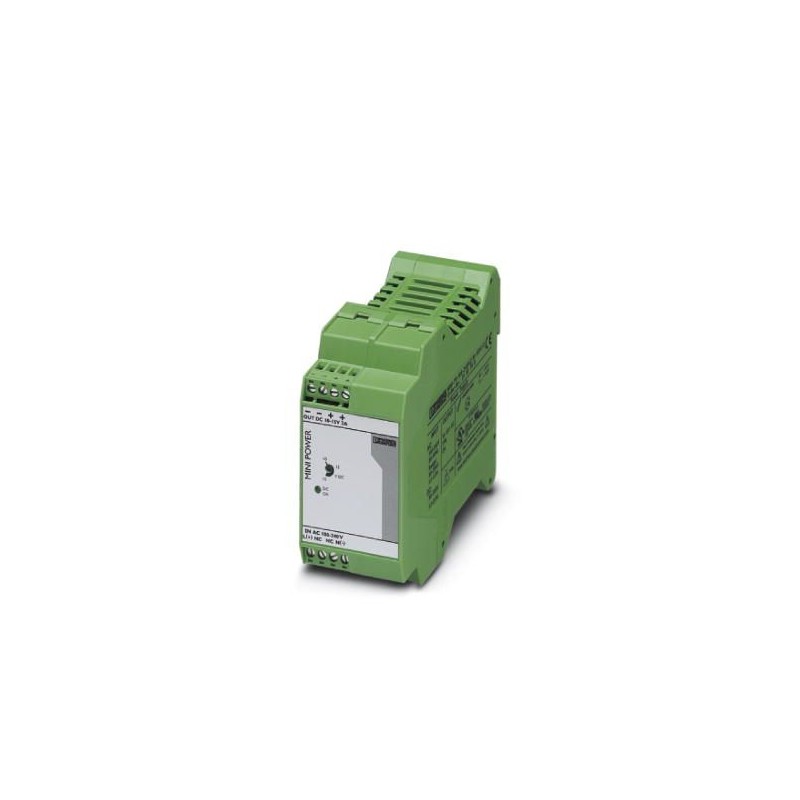

MINI-PS-100-240AC/10-15DC/2 2938756 PHOENIX CONTACT Alimentation Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MINI-PS-100-240AC/10-15DC/2 2938756 PHOENIX CONTACT Alimentation

MINI-PS-100-240AC/10-15DC/2

2938756

PHOENIX_CONTACT

Alimentation

Plus de détails


Alimentations

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif: QUINT4-PS/1AC/12DC/2.5/PT 2904605

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Données commerciales

Code de commande2938756
Unité de conditionnement1 pcs
Page cataloguePage 236 (C-4-2017)
GTIN4017918925192
Poids par pièce (hors emballage)0,250 KGM
Numéro du tarif douanier85044030
Pays d'originePL (Pologne)

Cotes

Largeur45 mm
Hauteur99 mm
Profondeur107 mm

Conditions d'environnement

Indice de protectionIP20
Température ambiante (fonctionnement)-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air max. admissible (service)≤ 95 % (à 25 °C, sans condensation)

Données d'entrée

Plage de tension nominale d'entrée100 V AC ... 240 V AC
Plage de tension d'entrée85 V AC ... 264 V AC
90 V DC ... 350 V DC
Plage de fréquence AC45 Hz ... 65 Hz
Courant absorbé0,4 A (120 V AC)
0,2 A (230 V AC)
0,4 A (90 V DC)
0,1 A (350 V DC)
Consommation nominale44 VA
Choc de courant d'enclenchement< 15 A (typique)
Protection contre microcoupures> 20 ms (120 V AC)
> 120 ms (230 V AC)
Fusible d'entrée2 A (temporisé, intérieur)
Sélection des fusibles appropriés6 A ... 16 A (Caractéristique B, C, D, K)

Données de sortie

Tension de sortie nominale12 V DC ±1 %
10 V DC ±1 %
15 V DC ±1 %
Plage de réglage de la tension de sortie (USet)10 V DC ... 15 V DC (> 12 V DC, constante de puissance limitée)
Courant nominal de sortie (IN)2 A (-25 °C ... 60 °C)
POWER BOOST (IBoost)2,3 A (-25 °C ... 40 °C permanent)
Derating60 °C ... 70 °C (2,5 % / K)
Montage en parallèle autoriséoui, pour installations redondantes / augmentation puissance
Connectabilité en sérieoui
Ondulation résiduelle< 20 mVCC(20 MHz)
Puissance de sortie30 W
Temps d'enclenchement typique< 1 s
Pointes de commutation charge nominale< 100 mVCC(20 MHz)
Puissance dissipée à vide maximale< 1 W
Puissance dissipée charge nominale max.< 7 W

Généralités

Poids net0,25 kg
Témoin de présence de la tension de serviceLED verte
Rendement> 86 % (à 230 V AC et aux valeurs nominales)
Tension d'isolement entrée/sortie4 kV (homologation du type)
3 kV (Contrôle individuel)
Classe de protectionII (en armoire électrique fermée)
Indice de protectionIP20
MTBF (IEC 61709, SN 29500)> 507000 h (40 °C)
Emplacement pour le montageProfilé horizontal NS 35, EN 60715
Conseils pour le montagejuxtaposable : horizontalement 0 mm, verticalement 50 mm

Caractéristiques de raccordement entrée

Type de raccordementRaccordement vissé enfichable
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Longueur à dénuder7 mm
Filetage visM3

Caractéristiques de raccordement sortie

Type de raccordementRaccordement vissé enfichable
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Longueur à dénuder7 mm
Filetage visM3

Caractéristiques de raccordement signalisation

Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Filetage visM3

Normes et spécifications

Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
EmissionEN 55011 (EN 55022)
ImmunitéEN 61000-6-2:2005
Connexion selon la normeCUL
Directive basse tensionConformité à la directive NSR 2006/95/CE
Norme – sécurité électriqueEN 60950-1/VDE 0805 (SELV)
Norme – Equipement électronique des installations à courant fortEN 50178/VDE 0160 (PELV)
Norme – Faible tension de protectionEN 60950-1 (SELV)
EN 60204 (PELV)
Norme, sectionnement sûrDIN VDE 0100-410
Norme - Limitation des courants réseau et d'harmoniquesEN 61000-3-2
Homologations ULUL/C-UL Listed UL 508
Norme UL/C-UL Recognized UL 60950-1
UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux)
Applications ferroviairesEN 50121-4

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 25 ans ;
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf 26 Mbytes
PHOENIX CONTACT-2938756-MINI-PS-100-240AC/10-15DC/2 131 Kbytes PHOENIX CONTACT-2938756-MINI-PS-100-240AC/10-15DC/2
