EV-TCG3PK-1AC32A-5,0M6,0ESBK01 1050702 PHOENIX CONTACT CHARX connect comfort, Cable de carga AC móvil, con c..
EV-TCG3PK-1AC32A-5,0M6,0ESBK01
1050702
PHOENIX_CONTACT

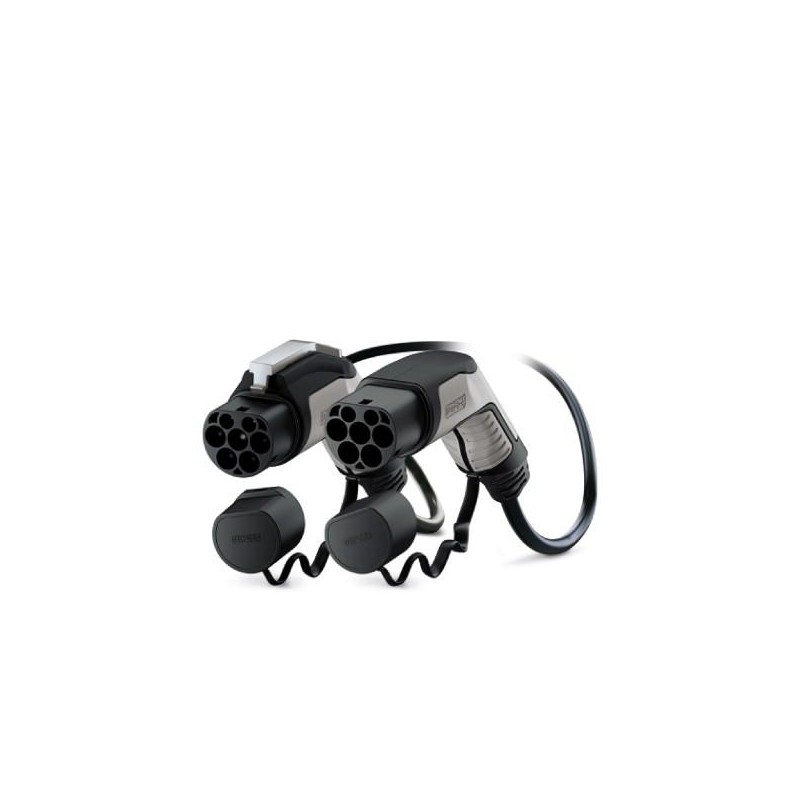

CHARX connect comfort, Cable de carga AC móvil, con conectores de carga para vehículos e infraestructuras, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de vehículo GB/T, Con capuchón, con opción de bloqueo para candado, GB/T, Tipo 2, IEC 62196-2, GB/T 20234.2-2015, 32 A / 440 V (AC), carcasa: negro, gris, Logotipo de PHOENIX CONTACT, cable: 5 m, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón cinquenta mil setecientos dos |
|---|---|
| Unidad de embalaje | 1 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626669533 |
| Peso por Pieza (sin incluir el embalaje) | 22.220 g |
| Personalizado número de tarifa | Ochenta y cinco millones cuatrocientos cuarenta y cuatro mil doscientos noventa |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Móvil de carga de CA cable con el Conector del Vehículo y la Infraestructura de Enchufe, con la opción de bloqueo por candado en U, con tapas de protección |
|---|---|
| Tipo de | C-Line negro / gris |
| Normas/reglamentos | IEC 62196-2 |
| GB/T 20234.2-2015 | |
| Carga estándar | GB/T |
| Tipo 2 | |
| El modo de carga de | El Modo 3, El Caso B |
Dimensiones
| Conector del vehículo ancho | 58.00 mm |
|---|---|
| Conector del vehículo altura | 151.30 mm |
| Conector del vehículo profundidad | 238.70 mm |
| La infraestructura de enchufe de ancho | 58.00 mm |
| La infraestructura de enchufe de altura | 131.80 mm |
| La infraestructura de enchufe de profundidad | 233.40 mm |
| Conductor de longitud | 5 m |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| Max. altitud | 5000 m sobre el nivel del mar) |
| Grado de protección | IP55 (conectado; cuando está conectado y listo para funcionar, el grado de protección es sólo sobrevino si ambos plug-in de los componentes son originales de los productos de Phoenix Contact o adecuado que cumpla el estándar de los productos) |
| IP54 (con tapa Protectora) |
Propiedades eléctricas
| Máxima potencia de carga | 8 kW |
|---|---|
| El número de fases. | Uno |
| Número de contactos de potencia | 3 (L, N, PE) |
| La corriente nominal de los contactos de potencia | Treinta y dos |
| Tensión nominal de alimentación de los contactos | 250 V |
| Número de contactos de señal | 2 (CP, CC) |
| La corriente nominal para señal de contactos | 2 Un |
| Tensión nominal de los contactos de señal | 30 V AC |
| Tipo de transmisión de la señal | Modulación de ancho de pulso |
| Nota sobre el método de conexión | Crimp conexión, no puede ser desconectado |
| Resistencia de codificación | 220 Ω + 3,.3 kΩ (accionados por una Palanca) |
| 220 Ω (Palanca no accionado) |
Propiedades mecánicas
| Inserción/retirada de los ciclos de | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| La retirada de la fuerza | < 100 N |
Diseño
| Diseño de la línea de | C-Line |
|---|---|
| Color de la carcasa | negro |
| Acoplamiento de la cara de color | negro |
| El Color de la manija de la zona | gris |
| Accionamiento elemento de color | plata |
| Color de la tapa protectora | negro |
| Cliente variaciones | A petición |
Material
| Material de la carcasa | De plástico |
|---|---|
| Material de la manija de la zona | De plástico blando |
| Accionamiento de la palanca de material | Metal |
| Material de la tapa protectora | De plástico blando |
| Material de acoplamiento de la cara | De plástico |
| Material de la superficie de los contactos | Ag |
Cable
| Estructura del Cable | 3 x 6,0 mm2 + 1 x 0,5 mm2 |
|---|---|
| El cableado de las normas y reglamentos | prEN 50620 / DIN EN 50620 |
| Cableado de clase | Clase 5 |
| El cableado de las certificaciones | VDE |
| Externo diámetro del cable | 12.8 mm ±0,4 mm |
| Tipo de conductor | recta |
| Funda exterior, material | TPE-U |
| Externo de la vaina, de color | negro |
| Radio de curvatura mínimo | 192 mm (15 x diámetro) |
Ambiental, Cumplimiento De Productos
| China RoHS | Uso Ecológico Periodo = 10; |
|---|---|
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
| Característica | Valor |
|---|---|
| Tipo de corriente (EF000143) | CA 1 fase |
| Número de conductores de comunicación (EF009317) | 2 |
| Ejecución lado red eléctrica (EF009319) | GB AC |
| Con Incable Control Box (ICCB) (EF009320) | No |
| Modo de carga (EF009321) | Modo 3 |
| Intensidad nominal (EF000001) | 32 A |
| Voltaje nominal (EF000002) | 440 V |
| Con sensor de temperatura (EF006034) | No |
| Longitud de cable (EF000536) | 5 m |
| Tipo de cable (EF000081) | Recto |
| Material de los contactos (EF004019) | Otros |
| Tratamiento superficial de los contactos (EF002558) | Otros |
