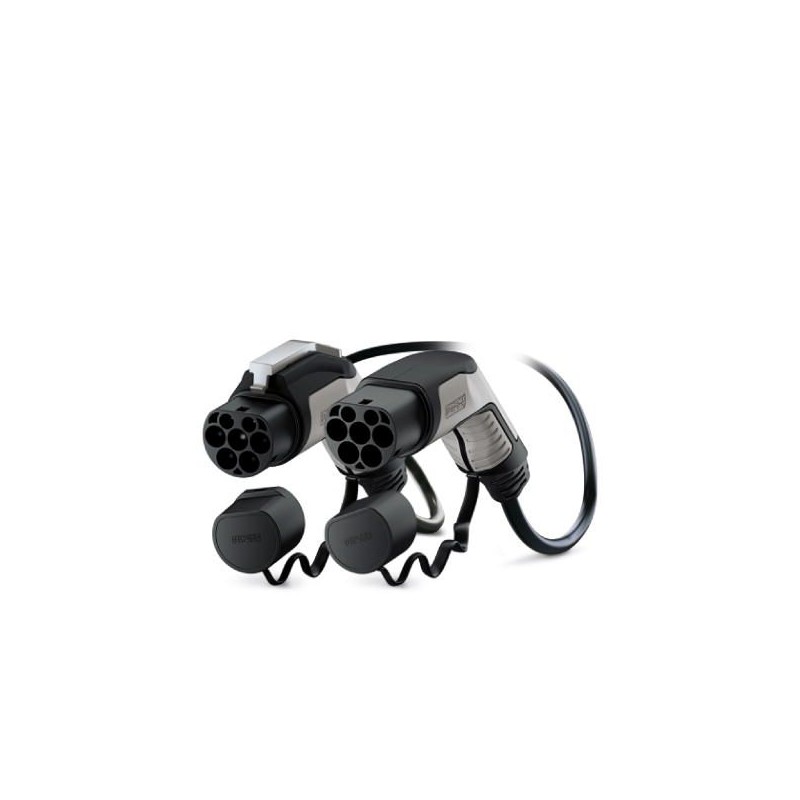

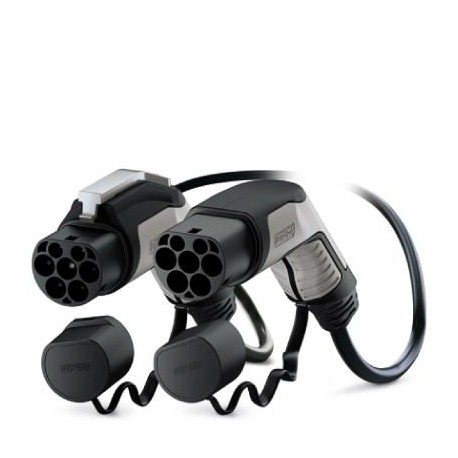

EV-TCG3PK-1AC32A-5,0M6,0ESBK01 1050702 PHOENIX CONTACT AC câble de charge
EV-TCG3PK-1AC32A-5,0M6,0ESBK01
1050702
PHOENIX_CONTACT
AC câble de charge
CHARX connect, Câble de charge AC mobile, avec connecteurs de charge pour véhicules et infrastructures, Pour la recharge en courant alternatif (AC) des véhicules électriques (EV) avec entrées de véhicule GB/T, Avec capuchon, avec option de verrouillage pour serrure, GB/T, Type 2, IEC62196-2, GB/T20234.2-2015, 32 A / 250 V (AC), C-Line, boîtier : noir, gris, logo PHOENIX CONTACT, Câble : 5 m, noir, Droit
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million cinquante mille sept cent deux |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626669533 |
| Poids par Pièce (hors emballage) | 22.220 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Définition du produit
| Type de produit | Mobile AC câble de charge avec Connecteur du Véhicule et l'Infrastructure Plug, avec option de verrouillage pour un antivol en U, avec embouts de protection |
|---|---|
| Type | C-Line noir / gris |
| Normes/règlements | IEC 62196-2 |
| GB/T 20234.2-2015 | |
| Chargement standard | GB/T |
| De Type 2 | |
| Mode de charge | En Mode 3, Cas B |
Dimensions
| Connecteur du véhicule largeur | 58.00 mm |
|---|---|
| Connecteur du véhicule hauteur | 151.30 mm |
| Connecteur du véhicule profondeur | 238.70 mm |
| L'Infrastructure plug largeur | 58.00 mm |
| L'Infrastructure plug hauteur | 131.80 mm |
| L'Infrastructure plug profondeur | 233.40 mm |
| Longueur de conducteur | 5 m |
Conditions ambiantes
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Max. altitude | 5000 m (au-dessus du niveau de la mer) |
| Degré de protection | IP55 (branché; quand il est branché et prêt à fonctionner, le degré de protection est seulement s'ensuit que si les deux plug-ins sont des produits originaux de Phoenix Contact ou approprié conforme à la norme de produits) |
| IP54 (le capuchon de Protection) |
Propriétés électriques
| Puissance de charge maximale | 8 kW |
|---|---|
| Nombre de phases | Un |
| Nombre de contacts de puissance | 3 (L, N, PE) |
| Le courant nominal des contacts de puissance | Trente deux |
| Tension nominale d'alimentation de contacts | 250 V |
| Nombre de contacts de signal | 2 (CP, CC) |
| Courant nominal pour les contacts de signal | 2 Un |
| Tension nominale pour les contacts de signal | 30 V AC |
| Type de transmission de signal | Modulation de largeur d'impulsion |
| Note sur la méthode de connexion | Sertissage de connexion, ne peut pas être déconnecté |
| Résistance de codage | 220 Ω + 3,.3 kΩ (Levier actionné) |
| 220 Ω (Levier n'est pas activée) |
Propriétés mécaniques
| Insertion/retrait des cycles | > 10000 |
|---|---|
| Force d'Insertion | < 100 N |
| Le retrait de la force | < 100 N |
Conception
| La conception de la ligne de | C-Line |
|---|---|
| Couleur du boîtier | noir |
| Couleur de la face d'accouplement | noir |
| Couleur de la poignée | gris |
| L'actionnement de l'élément de couleur | argent |
| Couleur capuchon de protection | noir |
| Client variations | Sur demande |
Matériel
| Matériau du boîtier | En plastique |
|---|---|
| Matériau de la poignée | En plastique souple |
| L'actionnement du levier de matériel | Métal |
| Matériel capuchon de protection | En plastique souple |
| Matériel d'accouplement visage | En plastique |
| La surface du matériau des contacts | Ag |
Câble
| Structure du câble | 3 x 6,0 mm2 + 1 x 0,5 mm2 |
|---|---|
| Le câblage des normes/règlements | prEN 50620 / DIN EN 50620 |
| Câblage de classe | Classe 5 |
| Le câblage des certifications | VDE |
| Câble externe de diamètre | 12.8 mm ±0,4 mm |
| Type de chef d'orchestre | droite |
| Gaine extérieure, matériau | TPE-U |
| La gaine externe, couleur | noir |
| Rayon de courbure minimal | 192 mm (15 x diamètre) |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement Période D'Utilisation = 10; |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
| Caractéristique | Valeur |
|---|---|
| Type de courant (EF000143) | CA monophasé |
| Nombre de conducteurs de communication (EF009317) | 2 |
| Finition côté infrastructure (EF009319) | GB AC |
| Avec Incable Control Box (ICCB) (EF009320) | Non |
| Mode de charge (EF009321) | Mode 3 |
| Courant nominal (EF000001) | 32 A |
| Tension nominale (EF000002) | 440 V |
| Avec capteur de température (EF006034) | Non |
| Longueur de câble (EF000536) | 5 m |
| Type de câble (EF000081) | Droit |
| Matériel de contact (EF004019) | Autre |
| Traitement de surface des contacts (EF002558) | Autre |
