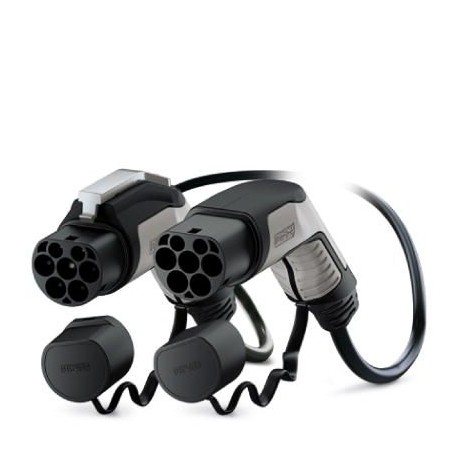

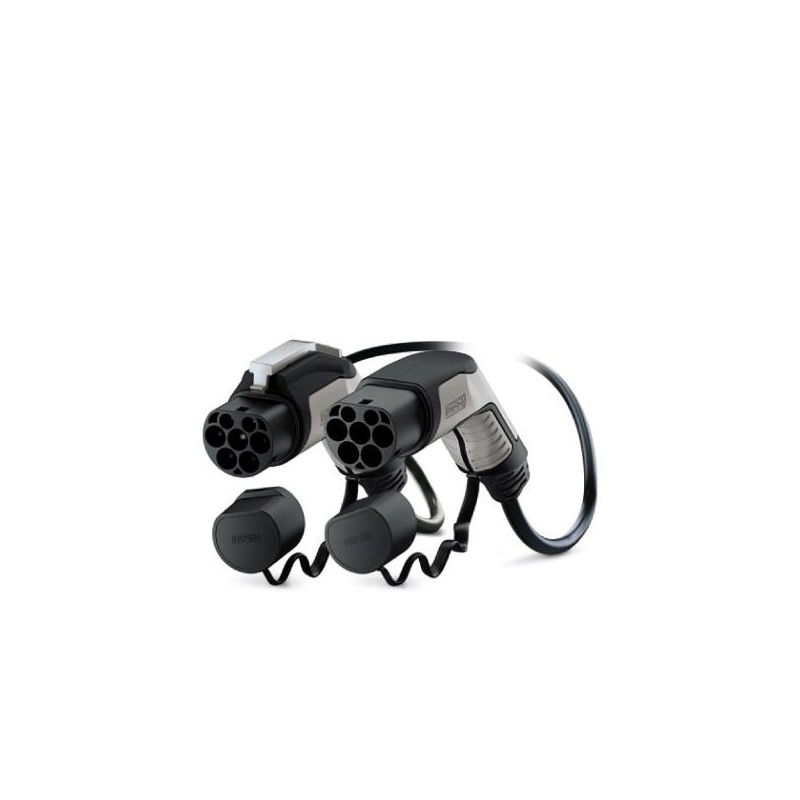

EV-TCG3PK-1AC32A-5,0M6,0ESBK01 1050702 PHOENIX CONTACT AC Ladekabel
EV-TCG3PK-1AC32A-5,0M6,0ESBK01
1050702
PHOENIX_CONTACT
AC Ladekabel
CHARX connect, Mobiles AC-Ladekabel, mit Ladesteckern für Fahrzeuge und Infrastrukturen, Zum Wechselstromladen von Elektrofahrzeugen (EV) mit GB/T Fahrzeugeingängen, Mit Kappe, mit Verriegelungsoption für Schloss, GB/T, Typ 2, IEC62196-2, GB/T20234.2-2015, 32 A / 250 V (AC), C-Line, Gehäuse: schwarz, grau, PHOENIX CONTACT Logo, Kabel: 5 m, schwarz, gerade
Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million fünfzig tausend sieben hundert zwei |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626669533 |
| Gewicht pro Stück (exklusive Verpackung) | 22.220 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Produkt-definition
| Produkt-Typ | Mobile AC-Ladekabel mit KFZ-Stecker und Infrastruktur-Stecker, mit Verriegelung-option für U-lock, mit Schutzkappen |
|---|---|
| Geben | C-Line schwarz / Grau |
| Normen/Vorschriften | IEC 62196-2 |
| GB/T 20234.2-2015 | |
| Aufladen standard | GB/T |
| Typ 2 | |
| Lade-Modus | Modus 3, Fall B |
Abmessungen
| Fahrzeug-Stecker Breite | 58.00 mm |
|---|---|
| Fahrzeug-Anschluss Höhe | 151.30 mm |
| Fahrzeug-Stecker-Tiefe | 238.70 mm |
| Infrastruktur-Stecker Breite | 58.00 mm |
| Infrastruktur-Stecker Höhe | 131.80 mm |
| Infrastruktur-Stecker-Tiefe | 233.40 mm |
| Dirigent Länge | 5 m |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Max. Höhe | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP55 (angeschlossen wird; beim einstecken und bereit ist zu arbeiten, der Grad des Schutzes ist nur dann folgte, wenn beide plug-in-Komponenten sind original-Produkte von Phoenix Contact oder von geeigneten standard-konforme Produkte) |
| IP54 (Schutzkappe) |
Elektrische Eigenschaften
| Maximale Ladeleistung | 8 kW |
|---|---|
| Anzahl der Phasen | Eins |
| Anzahl der power-Kontakte | 3 (L, N, PE) |
| Bemessungsstrom Leistungskontakte | 32 A |
| Bemessungs-Spannung für die power-Kontakte | 250 V |
| Anzahl der signal-Kontakte | 2 (CP, CC) |
| Bemessungs-Strom für signal Kontakte | 2 A |
| Bemessungsspannung Signalkontakte | 30 V AC |
| Art der Signalübertragung | Pulse-width modulation |
| Hinweis auf die Verbindung-Methode | Crimp-Verbindung kann nicht getrennt werden |
| Widerstand Kodierung | 220 Ω + 3,.3 kΩ (Hebel betätigt) |
| 220 Ω (Hebel nicht betätigt) |
Mechanische Eigenschaften
| Insertion/withdrawal cycles | > 10000 |
|---|---|
| Insertion force | < 100 N |
| Rücktritt zwingen | < 100 N |
Design
| Design-Linie | C-Line |
|---|---|
| Gehäuse Farbe | schwarz |
| Steckgesicht Farbe | schwarz |
| Farbe Griff-Bereich | Grau |
| Stellglied Farbe | Silber |
| Farbe Schutzkappe | schwarz |
| Kunden-Variationen | Auf Anfrage |
Material
| Gehäuse material | Kunststoff |
|---|---|
| Material-Griff-Bereich | Weichem Kunststoff |
| Schalthebel-material | Metall |
| Material Schutzkappe | Weichem Kunststoff |
| Material Steckgesicht | Kunststoff |
| Material Oberfläche Kontakte | Ag |
Kabel
| Kabel-Struktur | 3 x 6.0 mm2 + 1 x 0,5 mm2 |
|---|---|
| Verkabelung Normen/Vorschriften | prEN 50620 / DIN EN 50620 |
| Verdrahtung Klasse | Klasse 5 |
| Verdrahtung Zertifizierungen | VDE |
| Externe Durchmesser Kabel | 12,8 mm ±0,4 mm |
| Art der Leiter | gerade |
| Außenmantel, material | TPE-U |
| Externe Mantel, Farbe | schwarz |
| Mindest-Biegeradius | 192 mm (15 x Durchmesser) |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Periode = 10; |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Stromart (EF000143) | AC 1-phasig |
| Anzahl der Kommunikationsleiter (EF009317) | 2 |
| Ausführung Infrastrukturseite (EF009319) | GB AC |
| Mit Incable Control Box (ICCB) (EF009320) | Nein |
| Lademodus (EF009321) | Mode 3 |
| Nennstrom (EF000001) | 32 A |
| Nennspannung (EF000002) | 440 V |
| Mit Temperatursensor (EF006034) | Nein |
| Kabellänge (EF000536) | 5 m |
| Kabeltyp (EF000081) | gerade |
| Kontaktmaterial (EF004019) | sonstige |
| Oberflächenbehandlung Kontakte (EF002558) | sonstige |
