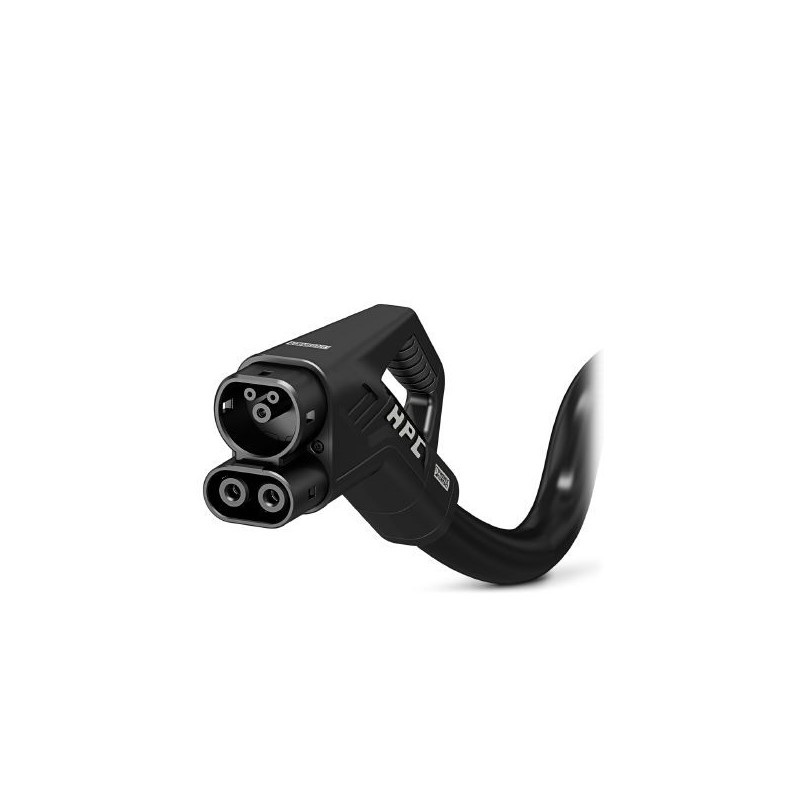

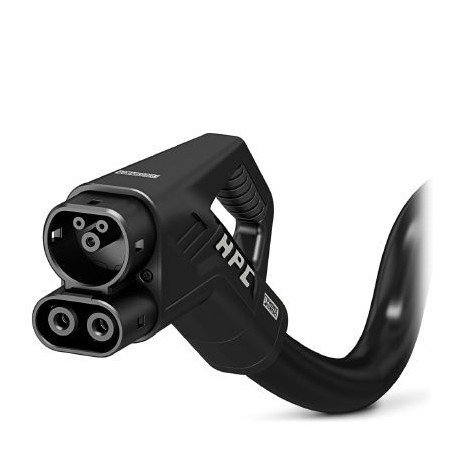

EV-T2HPCC-DC500A-5,0M50ECBK11 1085638 PHOENIX CONTACT Cables de carga DC, Cable de carga HPC-DC con conector..
EV-T2HPCC-DC500A-5,0M50ECBK11
1085638
PHOENIX_CONTACT
Cables de carga DC, Cable de carga HPC-DC con conector de carga para vehículos refrigerado, cable refrigerado, Sin pasamuros, CCS tipoA 2, Combined Charging System, IECA 62196-3-1, 500 A / 1000 V (DC), línea de diseño HPC, cable: 5 m, negro, recto, cara de enchufe: negro, zona de agarre: negro
CHARX connect, Cable de carga HPC-DC, con conector de carga para vehículos refrigerado y cable refrigerado, para la carga con corriente continua (DC) de vehículos eléctricos (EV), sin pasamuros, con sensores de temperatura digitales, HPC CCS de tipo 2, IEC62196-3-1, 500 A / 1000 V (DC), HPC-Line, Logotipo de PHOENIX CONTACT, cable: 5 m, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1085638 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBALD - |
| Página del catálogo | Página 17 (C_7_2019) |
| EAN | 4055626874043 |
| Peso por unidad (sin incluir el embalaje) | 11.600,000 g |
| Número de tarifa arancelaria | 85444290 |
Dibujos
Definición del producto
| Tipo de producto | Cable de carga HPC-DC con conector de carga para vehículos refrigerado, cable refrigerado |
|---|---|
| Ejecución | Sin pasamuros |
| Normas/especificaciones | IEC 62196-3-1 |
| Estándar de carga | CCS tipo 2 |
| Combined Charging System | |
| High Power Charging | |
| Modo de carga | Modo 4 |
| Tecnología de refrigeración | Mezcla de agua-glicol como refrigerante en conectores de carga para vehículos y en cables |
Dimensiones
| Anchura del conector de carga para vehículos | 72,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 181,20 mm |
| Profundidad del conector de carga para vehículos | 285,20 mm |
| Longitud del cable | 5 m |
| Longitud de pelado | 140 mm ±10 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 40 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 60 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP54 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP20 (no insertado, el índice de protección IP24 requerido debe garantizarse de otro modo, p. ej. mediante un soporte, véanse los accesorios) |
Propiedades eléctricas
| Potencia de carga máxima | 500 kW |
|---|---|
| Número de contactos de potencia | 3 (PE, DC+, DC-) |
| Contactos de potencia corriente asignada | 500 A |
| Contactos de potencia tensión asignada | 1000 V DC |
| Número de contactos de señal | 2 (CP, PP) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de amplitud de pulsos con comunicación Powerline modulada según ISO/IEC 15118 / DIN SPEC 70121 |
| Interfaces de comunicación | Bus CAN para leer los datos del sensor de fugas y de temperatura |
| Salida digital para determinar el estado de funcionamiento del conector de carga para vehículos | |
| Nota acerca del tipo de conexión | no seccionable |
| Codificación de resistencia | 1500 Ω (entre PE y PP) |
| Monitor de la temperatura | 2x NTC (intercambiables, contactos DC delanteros) |
| 2x NTC (conductores de potencia DC interiores) |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Design
| Línea de diseño | HPC |
|---|---|
| Color cara de enchufe | negro |
| Color de la zona de agarre | negro |
| Etiqueta | 8,9 mm x 28,9 mm (logotipo del cliente bajo demanda) |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material cara de enchufe | Plástico |
| Clase de combustibilidad | V0 |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 5 x 25 mm² + 7 x 0,75 mm² |
|---|---|
| Normas/especificaciones sobre cables | DIN EN 50620 |
| Clase de cable | Clase 6 |
| Diámetro exterior del cable | 35,7 mm ±0,4 mm |
| Tipo de cable | recto |
| Resistencia del cable | ≤ 0,00078 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Envoltura exterior, material | EVM-1 según EN 50620 |
| Envoltura exterior, color | negro |
| Radio de flexión mínimo | 535,5 mm (15 x diámetro) |
| Refrigerante | 50 % agua, 50 % glicol (recomendado: glysofor N) |
| Diámetro de los tubos de refrigeración | 1x 11,5 mm Tubo de admisión |
| 2x 8,8 mm Tubos de retorno |
Requisitos exigidos a una unidad de refrigeración
| Potencia de enfriamiento | 600 W (Longitud de cable: 3 m) |
|---|---|
| 800 W (Longitud de cable: 4 m) | |
| 900 W (Longitud de cable: 5 m) | |
| 1050 W (Longitud de cable: 6 m) | |
| Caudal | 2 l/min |
| Presión de servicio | 1,00 bar ... 2,00 bar |
| Temperatura de avance | 10 °C |
| Presión máxima admisible | 4,00 bar |
| Presión de descarga | 2,00 bar |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
