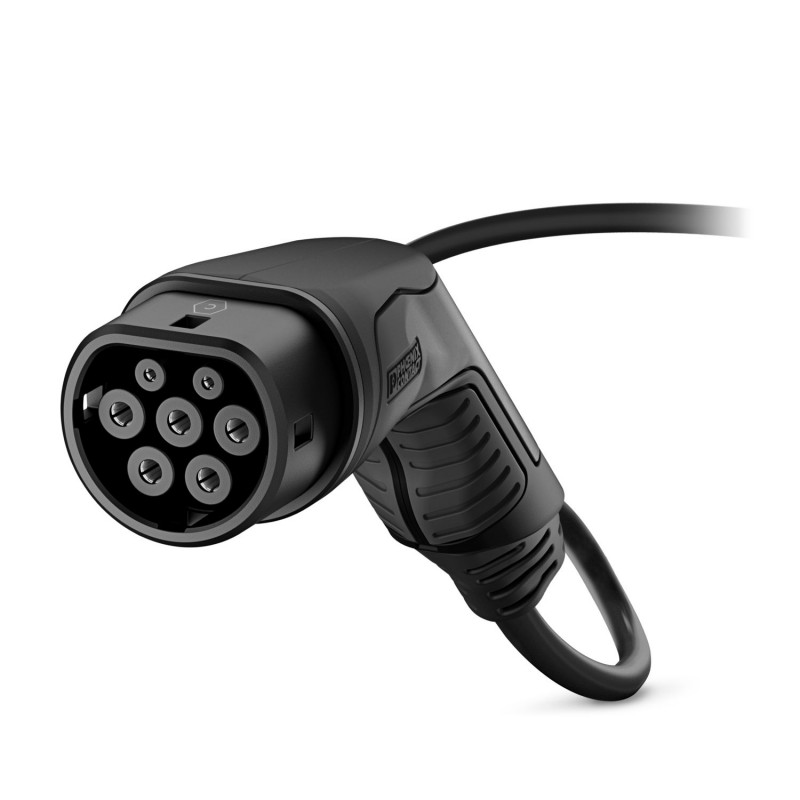

EV-T2G3C-3AC32A-20FT6,0ESBK11U 1085857 PHOENIX CONTACT CHARX connect comfort, Cable de carga AC, con conecto..
EV-T2G3C-3AC32A-20FT6,0ESBK11U
1085857
PHOENIX_CONTACT
50
CHARX connect comfort, Cable de carga AC, con conector de carga para vehículos y extremo del cable abierto, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de carga para vehículos de tipo 2, Sin capuchón, Tipo 2, IEC 62196-2, 32 A / 480 V (AC), cable: 20 ft, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Cables de carga CA |
| Familia de productos | CHARX connect comfort |
| Aplicación | Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de carga para vehículos de tipo 2 |
| para la instalación en postes de carga para la electromovilidad (EVSE) | |
| Ejecución | Cable de carga AC |
| con conector de carga para vehículos y extremo del cable abierto | |
| Componentes | Sin capuchón |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Modo de carga | Modo 3, caso C |
| Estándar de carga | Tipo 2 |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación | 220 Ω (entre PE y PP) |
| Tipo de corriente de carga | AC trifásica |
| Potencia de carga | 26,6 kW |
| Corriente de carga | 32 A |
| Contacto de potencia | |
| Número | 5 (L1, L2, L3, N, PE) |
| Tensión nominal | 480 V AC |
| Corriente asignada | 32 A |
| Contacto de aviso | |
| Número | 2 (CP, PP) |
| Tensión nominal | 30 V AC |
| Corriente asignada | 2 A |
| Conector de carga para vehículos | |
| Anchura | 70 mm |
| Altura | 137 mm |
| Profundidad | 215,9 mm |
| Color (Carcasa) | negro (9005) |
| Color (Zona de agarre) | negro (9005) |
| Color (Cara enchufable) | negro (9005) |
| Color (Capuchón) | negro (9005) |
| Color (Cables) | negro (9005) |
| Material (Conector de carga para vehículos) | Plástico |
| Material (Cubierta exterior de cable) | TPE-U |
| Material (Superficie contactos) | Plata |
| Longitud del cable | 20 ft |
| Normas/especificaciones sobre cables | prEN 50620/DIN EN 50620 |
| Certificaciones de cables | VDE |
| Peso del cable | máx. 505,00 kg/km |
| Tipo de cable | Clase 5 |
| Tipo de cable | recto |
| Estructura de cable | 5 x 6,0 mm² + 1 x 0,5 mm² |
| Diámetro exterior del cable | 17,00 mm ±0,4 mm |
| Envoltura exterior, material | TPE-U |
| Longitud a desaislar de la envoltura | 70 mm ±5 mm |
| Longitud a desaislar | 70 mm ±5 mm |
| Resistencia de la línea | ≤ 0,0033 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Radio de flexión | min. 127,5 mm (7,5x diámetro) |
| Datos mecánicos | |
| Ciclos de enchufe | > 10000 |
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
| Condiciones ambientales | |
| Índice de protección (Conector de carga para vehículos) | IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| Índice de protección (Capuchón) | IP54 |
| Temperatura ambiente (servicio) | -40 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | 5000 m (sobre el nivel del mar) |
| Normas | |
| Normas/especificaciones | IEC 62196-2 |
| Característica | Valor |
|---|---|
| Tipo de corriente (EF000143) | CA trifásico |
| Número de conductores de comunicación (EF009317) | 2 |
| Ejecución lado del vehículo (EF009318) | Tipo 2 |
| Ejecución lado red eléctrica (EF009319) | Extremo libre |
| Con Incable Control Box (ICCB) (EF009320) | No |
| Modo de carga (EF009321) | Modo 3 |
| Intensidad nominal (EF000001) | 32 A |
| Voltaje nominal (EF000002) | 480 V |
| Con sensor de temperatura (EF006034) | No |
| Longitud de cable (EF000536) | 6.096 m |
| Tipo de cable (EF000081) | Recto |
| Material de los contactos (EF004019) | Otros |
| Tratamiento superficial de los contactos (EF002558) | Otros |
