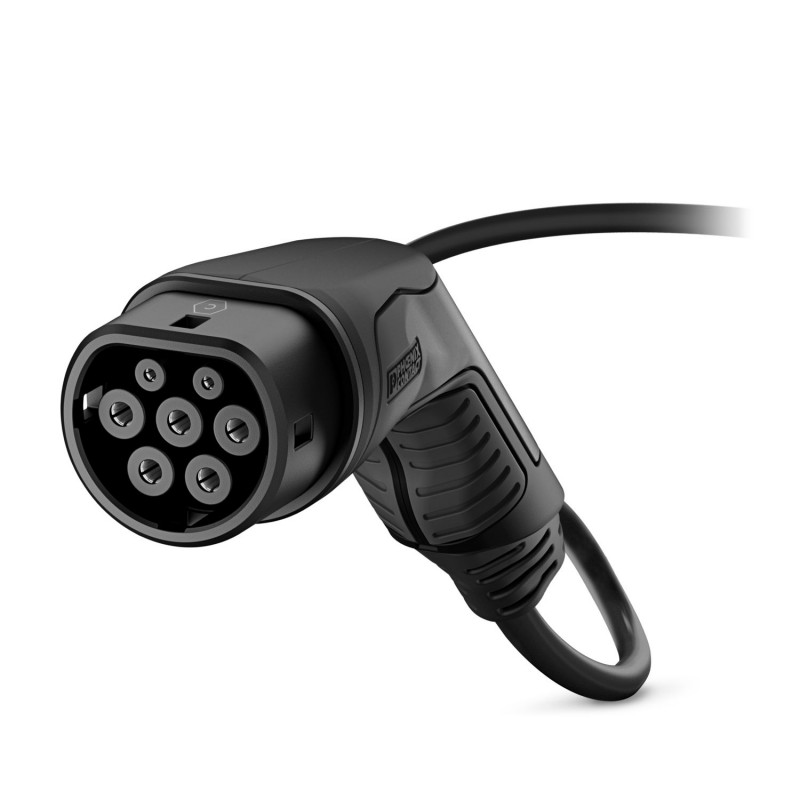

EV-T2G3C-3AC32A-20FT6,0ESBK11U 1085857 PHOENIX CONTACT Câbles de charge AC, Câble de charge AC avec connecte..
EV-T2G3C-3AC32A-20FT6,0ESBK11U
1085857
PHOENIX_CONTACT
50
Câbles de charge AC, Câble de charge AC avec connecteur de charge pour véhicule, extrémité de câble libre et sans cache de protection, C-Line noir / noir, Type 2, CEI 62196-2, 32 A / 480 V (AC), ligne de conception C-Line, câble: 20 ft, noir, droit, modèle d'enfichage: noir, zone de préhension: noir
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1085857 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626876016 |
| Poids par pièce (hors emballage) | 0,022 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Schémas
Définition du produit
| Type de produit | Câble de charge AC avec connecteur de charge pour véhicule, extrémité de câble libre et sans cache de protection |
|---|---|
| Version | C-Line noir / noir |
| Normes/Prescriptions | CEI 62196-2 |
| Norme de charge | Type 2 |
| Mode charge | Mode 3, cas C |
Dimensions
| Connecteur de charge du véhicule - Largeur | 70,00 mm |
|---|---|
| Connecteur de charge du véhicule - Hauteur | 137,00 mm |
| Connecteur de charge du véhicule - Profondeur | 215,90 mm |
| Longueur de câble | 20 ft |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude max. | 5000 m (au-dessus du niveau de la mer) |
| Indice de protection | IP44 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| IP54 (Cache de protection) |
Propriétés électriques
| Puissance de charge maximale | 26,6 kW |
|---|---|
| Nombre de phases | 3 |
| Nombre de contacts de puissance | 5 (L1, L2, L3, N, PE) |
| Contacts de puissance du courant de référence | 32 A |
| Contacts de puissance de la tension de référence | 480 V AC |
| Nombre de contacts de signal | 2 (CP, PP) |
| Contacts de signal du courant de référence | 2 A |
| Contacts de signal de la tension de référence | 30 V AC |
| Nature de la transmission de signaux | Impulsions modulées |
| Remarque concernant la connectique | Raccordement serti, non séparable |
| Codage de résistance | 220 Ω (entre PE et PP) |
Propriétés mécaniques
| Cycles d'enfichage | > 10000 |
|---|---|
| Force d'enfichage | < 100 N |
| Force de retrait | < 100 N |
Design
| Ligne de conception | C-Line |
|---|---|
| Couleur du boîtier | noir |
| Couleur du modèle d'enfichage | noir |
| Couleur zone de préhension | noir |
| Couleur cache de protection | noir |
| Variantes spécifiques au client | Sur demande |
Matériau
| Matériau du boîtier | Plastique |
|---|---|
| Matériau zone de préhension | Plastique tendre |
| Matériau cache de protection | Plastique tendre |
| Matériau modèle d'enfichage | Plastique |
| Classe d'inflammabilité | V0 |
| Surface matériau des contacts | Ag |
Câbles
| Structure de câble | 5 x 6,0 mm² + 1 x 0,5 mm² |
|---|---|
| Normes / Spécifications relatives aux câbles | prEN 50620 / DIN EN 50620 |
| Classes de câbles | Classe 5 |
| Certifications relatives aux câbles | VDE |
| Diamètre extérieur du câble | 17 mm ±0,4 mm |
| Type de câble | droit |
| Résistance des câbles | ≤ 0,0033 Ω/m (par rapport à un fil de puissance, à une température ambiante de 20 °C) |
| Gaine extérieure, matériau | TPE-U |
| Gaine extérieure, coloris | noir |
| Taux de courbure minimum | 255 mm (15 x diamètres) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 10 ans ; |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY FR.pdf | 5 Mbytes |
|
