Ver más grande

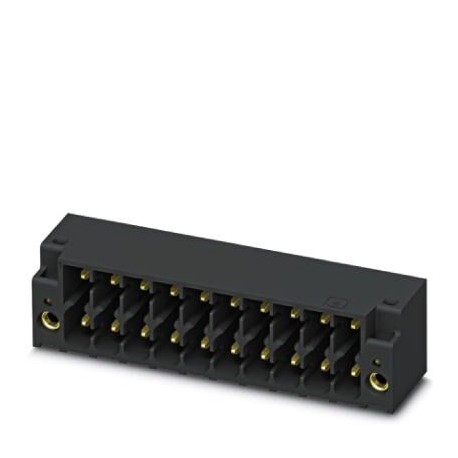

DMC 1,5/ 6-G1F-3,5-LRP26AUTHRR 1715233 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nomin..
DMC 1,5/ 6-G1F-3,5-LRP26AUTHRR
1715233
PHOENIX_CONTACT
180
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Au, tipo de conexión del contacto: Macho, número de potenciales: 12, número de filas: 2, número de polos: 6, número de conexiones: 12, familia de artículos: DMC 1,5/..-G1F-THR, paso: 3,5 mm, montaje: Soldadura THR/soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON DFMC 1,5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo Lock and Release, tipo de sujeción: Lock & Release, tipo de embalaje: Corr
PCB headers, nominal current: 8 A, rated voltage (III/2): 160 V, nominal cross section: 1.5 mm², number of positions: 6, pitch: 3.5 mm, color: black, contact surface: Gold, mounting: THR soldering, pin layout: Linear pinning, solder pin [P]: 2.6 mm
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1715233 |
|---|---|
| Unidad de embalaje | 180 pcs |
| Clave de venta | AAAEFB - |
| Cantidad de pedido mínima | 180 pcs |
| EAN | 4055626517827 |
| Peso por unidad (sin incluir el embalaje) | 6,560 g |
| Número de tarifa arancelaria | 85366930 |
| Tipo de producto | Carcasa base placa de circuito impreso |
|---|---|
| Homologación | IECEE-CB Scheme |
| VDE Dictamen con control de producción | |
| EAC | |
| cULus Recognized | |
| Tensión asignada (IEC) | 160 |
| Corriente asignada (IEC) | 8 |
| Clase de montaje | Soldar THR |
| Número de polos | 6 |
| Paso | 3,5 mm |
| Pisos | 2 |
| Tipo de bloqueo | 0 ° |
| Sistema enchufable | MINI COMBICON - DFMC 1,5 |
| Familia de productos | DMC 1,5/..-G1F-THR |
| Dirección de conexión de conductores | 0 ° |
| Tipo de contacto | Macho |
| Color | negro (9005) |
| Embalaje | empaquetado en caja |
| Material de superficie de contacto | Oro |
| Altura de construcción | 10,8 mm |
| Número de potenciales | 12 |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 12 |
| Número de filas de contactos de enchufe (EF006935) | 2 |
| Medida de la rejilla de los contactos (EF007326) | 3.5 mm |
| Dimensión modular de las conexiones (EF006827) | 3.5 mm |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 2.6 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Bloquear en posición |
| Tipo de bandas (EF007011) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
