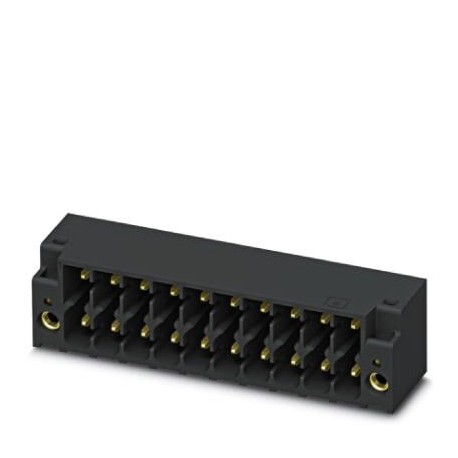

DMC 1,5/ 6-G1F-3,5-LRP26AUTHRR 1715233 PHOENIX CONTACT Разъем печатной платы
DMC 1,5/ 6-G1F-3,5-LRP26AUTHRR
1715233
PHOENIX_CONTACT
180
Разъем печатной платы
Корпус корпуса печатной платы, номинальное сечение: 1,5 мм², цвет: черный, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Золото, тип контакта: Вилка, количество потенциалов: 12, количество рядов: 2, количество полюсов: 6, количество соединений: 12, семейство изделий: DMC 1,5/.. -G1F-THR, шаг: 3,5 мм, крепление: Weld THR, расположение штифтов: Линейное расположение штифтов, длина штифта [P]: 2,6 мм, количество сварочных штифтов на потенциал: 1, вставная система: COMBICON DFMC 1.5, Ориентация вставной поверхности: Стандартная, замок: Защелкивающийся замок, тип крепления: Воздушный зажим Lock & Release (резьба), тип упаковки: Ремешок шириной 56 мм
Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, номинальное сечение: 1,5 мм², полюсов: 6, размер шага: 3,5 мм, цвет: черный, поверхность контакта: Золото, монтаж: THR пайка, расположение выводов: Линейное расположение выводов, длина выводов [P]: 2,6 мм
Разъемы штекерные промышленные > Соединитель для печатной платы
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 1715233 |
|---|---|
| Упаковочная единица | 180 stk |
| Минимальный объем заказа | 180 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626517827 |
| Вес/шт. (без упаковки) | 6,560 GRM |
| Тип изделия | Корпусная часть для печатных плат |
|---|---|
| Параметры | Схема IECEE CB |
| Заключение VDE, контроль производства | |
| EAC | |
| cULus Recognized | |
| Расчетное напряжение (МЭК) | 160 |
| Расчетный ток (МЭК) | 8 |
| Тип монтажа | THR пайка |
| Кол-во полюсов | 6 |
| Размер шага | 3,5 мм |
| Ярусы | 2 |
| Тип фиксатора | 0 ° |
| Штекерная система | MINI COMBICON - DFMC 1,5 |
| Серия изделий | DMC 1,5/..-G1F-THR |
| Направление подключения провода | 0 ° |
| Исполнение контакта | штыревое |
| Цвет | черный (9005) |
| Упаковка | в картонной коробке |
| Материал контактной поверхности | Золото |
| Габаритная высота | 10,8 мм |
| Количество потенциалов | 12 |
Классификация
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
| Характеристика | Значение |
|---|---|
| Connector model (EF007495) | Fixed connector |
| Contact type (EF001587) | Pin |
| Number of poles (EF001391) | 12 |
| Number of plug-in contact rows (EF006935) | 2 |
| Modular spacing contacts (EF007326) | 3.5 mm |
| Modular spacing connections (EF006827) | 3.5 mm |
| Rated current In (EF008250) | 8 A |
| Rated voltage (EF000228) | 160 V |
| Rated surge voltage (EF002993) | 2.5 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Material of contact surface (EF004020) | Gold |
| Type of electric connection (EF003961) | Other |
| Diameter connection pin (EF006823) | 1.4 mm |
| Length pin (EF006825) | 2.6 mm |
| Material insulation body (EF007543) | Other |
| Housing colour (EF000136) | Black |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
| Type of fastening (EF002442) | Engage (snap) |
| Type of banding (EF007011) | Other |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS RU .pdf | 15 Mbytes |
|
