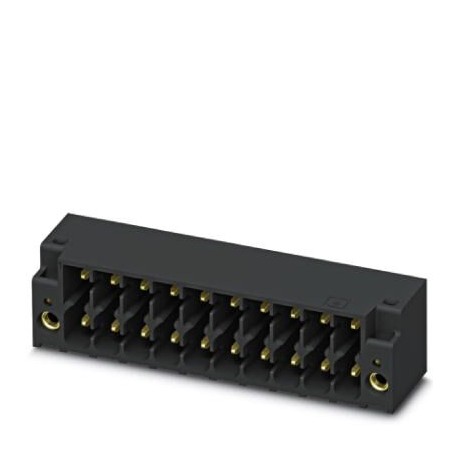

DMC 1,5/ 6-G1F-3,5-LRP26AUTHRR 1715233 PHOENIX CONTACT Connecteur pour C.I.
DMC 1,5/ 6-G1F-3,5-LRP26AUTHRR
1715233
PHOENIX_CONTACT
180
Connecteur pour C.I.
Boîtier de base de la carte de circuit imprimé, section nominale : 1,5 mm², couleur : noir, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : Or, type de contact : mâle, nombre de potentiels : 12, nombre de rangées : 2, nombre de pôles : 6, nombre de connexions : 12, famille d’articles : DMC 1,5/.. -G1F-THR, pas : 3,5 mm, montage : soudure THR, disposition des goupilles : disposition linéaire des goupilles, longueur de la goupille [P] : 2,6 mm, nombre de goupilles de soudage par potentiel : 1, système enfichable : COMBICON DFMC 1,5, orientation de la face enfichable : standard, serrure : serrure à enclenchement, type de fixation : Lock & Release Serrage à air (filetage), type d’emballage : sangle de 56 mm de large
Embase de circuit imprimé, intensité nominale: 8 A, tension assignée (III/2): 160 V, section nominale: 1,5 mm², nombre de pôles: 6, pas: 3,5 mm, coloris: noir, surface des contacts: or, montage: Soudage THR, plan des broches: Brochage linéaire, longueur de broche [P]: 2,6 mm
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1715233 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626517827 |
| Numéro du tarif douanier | 85366930 |
| Type de produit | Embase de circuit imprimé |
|---|---|
| Homologation | IECEE CB Scheme |
| Expertise VDE avec surveillance de la fabrication | |
| EAC | |
| cULus Recognized | |
| Tension de référence (CEI) | 160 |
| Courant de référence (CEI) | 8 |
| Type de montage | Soudage THR |
| Nombre de pôles | 6 |
| Pas | 3,5 mm |
| Étages | 2 |
| Mode de verrouillage | 0 ° |
| Système débrochable | MINI COMBICON - DFMC 1,5 |
| Gamme de produits | DMC 1,5/..-G1F-THR |
| Direction de raccordement | 0 ° |
| Type de contact | Connecteur mâle |
| Couleur | noir (9005) |
| Conditionnement | Emballé dans un carton |
| Matériau de surface du contact | or |
| Hauteur de montage | 10,8 mm |
| Nombre de potentiels | 12 |
Classifications
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 12 |
| Nombre de rangées de contacts à fiche (EF006935) | 2 |
| Dimension des contacts (EF007326) | 3.5 mm |
| Dimension des raccordements (EF006827) | 3.5 mm |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Or |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 2.6 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Encliqueter |
| Type de banderolage (EF007011) | Autre |
