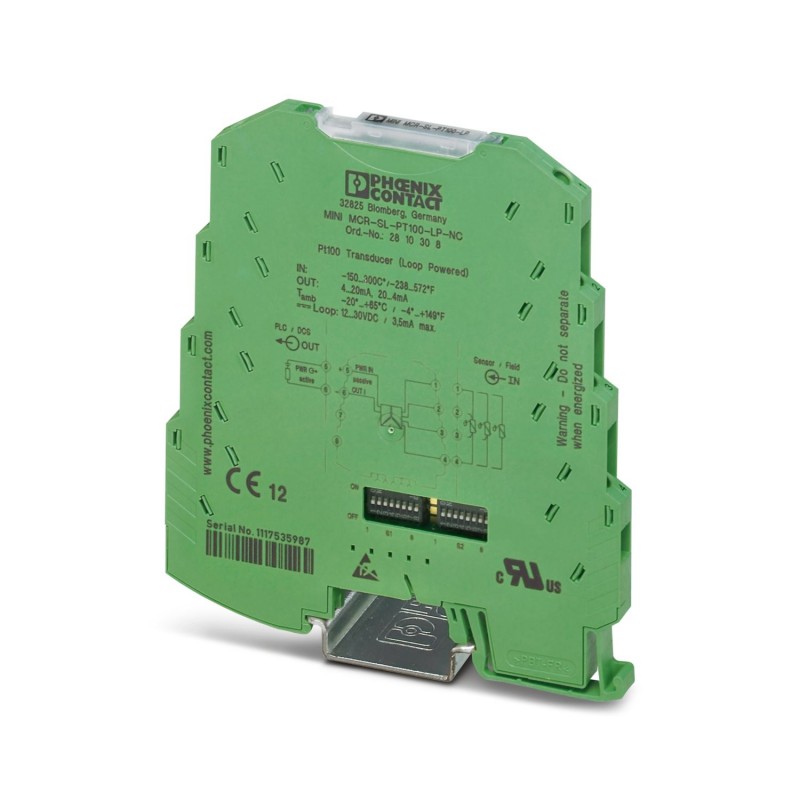

MINI MCR-SL-PT100-LP-NC 2810308 PHOENIX CONTACT Convertidor de temperatura configurable Loop-powered para se..
MINI MCR-SL-PT100-LP-NC
2810308
PHOENIX_CONTACT
Convertidor de temperatura configurable Loop-powered para sensores de temperatura Pt 100, configurable a través de interruptor DIP, con conexión por tornillo, sin preconfigurar
Convertidor de bucle configurable para sensores de temperatura pt 100, conmutador DIP configurable, con conexión por tornillo, no preconfigurado
Sensores > Convertidor de temperatura
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2810308 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1222 - |
| EAN | 4046356134668 |
| Peso por unidad (sin incluir el embalaje) | 68,400 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Máx. Altura de fijación | ≤ 2000 m |
Datos de entrada
| Configurable/Programable | Sí, sin configurar |
|---|---|
| Tipos de sensor utilizables (RTD) | Pt 100 (IEC 60751/EN 60751) |
| Corriente para alimentación de sensores | 1 mA (Constante) |
| Técnica de conexión | 2, 3, 4 conductores |
Datos de salida
| Número de salidas | 1 |
|---|---|
| Configurable/Programable | Sí, sin configurar |
| Señal de salida corriente | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Corriente máx. de salida | 23 mA (limitación de salida) |
| Carga/Carga de salida Salida de corriente | (Ualimentación- 12 V) / 22 mA |
| Ripple | < 20 mVPP(en 500 Ω) |
Alimentación
| Denominación | Loop Powered |
|---|---|
| Tensión de alimentación | 12 V DC ... 30 V DC |
| Absorción de corriente máxima | < 4,5 mA (sin corriente de señal) |
| Consumo de potencia | < 150 mW (sin corriente de señal) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 12 mm |
| Rosca de tornillo | M3 |
Generalidades
| Error de transmisión del alcance de medición ajustado | ((90 K / alcance de medición ajustado [K]) + 0,05) % |
|---|---|
| Error de transmisión del alcance de medición completo | ≤ 0,25 % |
| Coeficiente de temperatura máximo | < 0,02 %/K |
| Error de linealidad | < 0,05 % (con alcance de medición completo) |
| Separación galvánica | Aislamiento básico según EN 61010 |
| Categoría de sobretensiones | II |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 30 V AC |
| Tensión de prueba Entrada/salida/alimentación | 1,5 kV (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Color | verde |
| Material carcasa | PBT |
| Posición para el montaje | discrecional |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Datos CEM
| Denominación | Campo electromagnético HF |
|---|---|
| Normas/especificaciones | EN 61000-4-3 |
| Desviación típica del valor final del margen de medición | 5 % |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Desviación típica del valor final del margen de medición | 5 % |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Desviación típica del valor final del margen de medición | 5 % |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Separación galvánica | Aislamiento básico según EN 61010 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127200200eCl@ss 6.027200200eCl@ss 7.027200206eCl@ss 8.027200206eCl@ss 9.027210129
| Característica | Valor |
|---|---|
| Rango de medición (EF001836) | -150 °C |
| Salida analógica 0 mA ... 20 mA (EF006808) | No |
| Salida analógica 4 mA ... 20 mA (EF006810) | Sí |
| Salida analógica 0 V ... 2 V (EF009886) | No |
| Salida analógica 0 V ... 5 V (EF009887) | No |
| Salida analógica 0 V… 10 V (EF006807) | No |
| Salida analógica 2 V ... 10 V (EF009888) | No |
| Con salida de conmutación (EF005225) | No |
| Apto para instalación en serie (EF001126) | Sí |
| Función de configuración integrada (EF003064) | Sí |
| Versión de CEM (EF001062) | Sí |
| Temperatura ambiente (EF002386) | 65 °C |
| Peso (EF000167) | 0.0684 kg |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2810308-MINI MCR-SL-PT100-LP-NC | 147 Kbytes |
|
