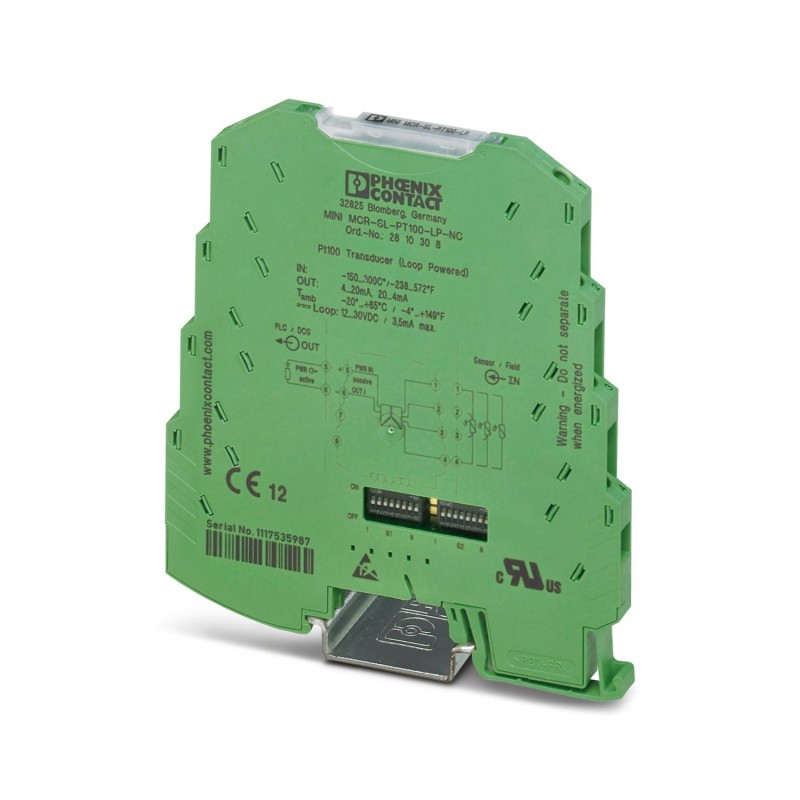

PHOENIX_CONTACT MINI MCR-SL-PT100-LP-NC 2810308 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

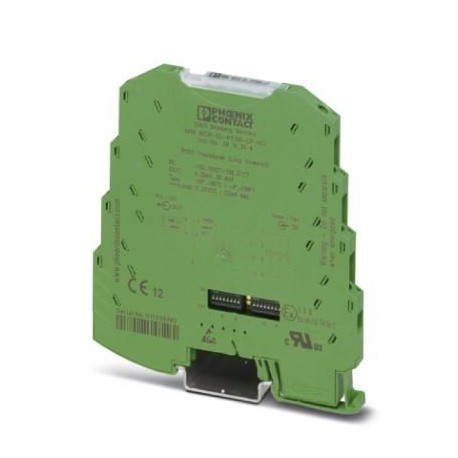

MINI MCR-SL-PT100-LP-NC 2810308 PHOENIX CONTACT Les convertisseurs de température

Référence: MINI MCR-SL-PT100-LP-NC

Code: 2810308

Fabricant: PHOENIX_CONTACT

Description:

Les convertisseurs de température
Convertisseur de température configurable alimenté par boucle pour capteurs de température Pt 100, configurable via un commutateur DIP, avec raccord à vis, sans préréglage
Convertisseur de température à alimentation automatique, alimenté par boucle, pour sondes de température PT 100, configurable par DIP switch, avec raccordement vissé, non prééquipé

Catégories:

  • Détecteurs > Transducteur thermique
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 200,61 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Caractéristiques techniques

Remarques
Restriction d'utilisation
Remarque CEMCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Propriétés du produit
Type de produitConvertisseur de température
Gamme de produitsMINI Analog
ConfigurationDIP switch
État de la gestion des données
Révision de l'article13
Propriétés d'isolation
Catégorie de surtensionII
Degré de pollution2

Propriétés électriques
Défaut de linéarité< 0,05 % (pour étendue de mesure complète)
Puissance dissipée maximale en condition nominale< 42 mW
Réponse indicielle (0 - 99 %)< 200 ms
Coefficient de température max.< 0,02 %/K
Défaut de transmission de l'étendue de mesure réglée((90 K / étendue de mesure réglée [K]) + 0,05) %
Erreur de transmission de l'étendue de mesure intégrale≤ 0,25 %
Isolation galvanique Entrée/sortie/alimentation
Tension d'isolement assignée30 V AC
50 V DC
Tension d'essai1,5 kV AC (50 Hz, 60 s)
IsolantIsolation de base selon la norme CEI/EN 61010
Alimentation
Dénominationauto-alimenté
Plage de tension d'alimentation12 V DC ... 30 V DC
Courant max. absorbé< 4,5 mA (sans courant de signalisation)
Consommation de puissance< 150 mW (sans courant de signalisation)

Données d'entrée
Signal
Nombre d'entrées1
Mesure
Configurable/programmableoui, non configuré
Types de capteurs utilisables (RTD)Pt 100 (CEI 60751/EN 60751)
Étendue de la plage de mesure de la températuremin. 50 K
Type de capteur:-150 °C ... 300 °C (configurables)
Courant d’alimentation du capteur1 mA (constant)
Résistance totale de ligne max. autorisée10 Ω (par câble)
Technologie de raccordement2, 3 ou 4 fils
Limite détection de défaut (court-circuit)< 30 Ω
Limite détection de défaut (sous-dépassement de zone)30 Ω ≤ (début de la plage - plage 2,5 %)
Limite détection de défaut (dépassement de zone)(fin de la plage + plage 2,5 %) ≤ env. 254 Ω
Limite détection de défaut (rupture de fil)> env. 254 Ω

Données de sortie
Signal: Courant
Nombre de sorties1
Configurable/programmableoui, non configuré
Signal de sortie courant4 mA ... 20 mA
20 mA ... 4 mA
Signal de sortie courant maximal23 mA (limitation en sortie)
Charge/charge de sortie Sortie courant(Ualimentation- 12 V) / 22 mA
Ondulation< 20 mVCC(à 500 Ω)

Caractéristiques de raccordement
Type de raccordementRaccordement vissé
Longueur à dénuder12 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG26 ... 12

Dimensions
Dessin cotésmswzljhgb.jpg
Largeur6,2 mm
Hauteur93,1 mm
Profondeur101,2 mm

Indications sur les matériaux
Couleurvert (RAL 6021)
Matériau du boîtierPBT
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23HL 1 - HL 2
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24HL 1 - HL 2

Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-20 °C ... 65 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Altitude≤ 2000 m
Humidité de l'air admissible (fonctionnement)5 % ... 95 % (pas de condensation)

Homologations
CE
CertificatConformité CE
UKCA
CertificatConformité UKCA
UL, USA / Canada
RepérageUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T4

Données CEM
Compatibilité électromagnétiqueConformité à la directive CEM
ImmunitéEN 61000-6-2
RemarqueDe faibles écarts peuvent survenir lors de perturbations.
EmissionEN 61000-6-4
Décharge électrostatique
Normes/PrescriptionsEN 61000-4-2
Décharge électrostatique
RemarqueIl faut prendre des mesures de protection contre les décharges électrostatiques.
Champ électromagnétique HF
DénominationChamp électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
Ecart courant par rapport à la valeur finale de la plage de mesure5 %
Transitoires électriques rapides (en salves)
DénominationPerturbations transitoires rapides (en salves)
Normes/PrescriptionsEN 61000-4-4
Ecart courant par rapport à la valeur finale de la plage de mesure5 %
Ondes de choc (Surge)
Normes/PrescriptionsEN 61000-4-5
Ondes de choc (Surge)
RemarqueCritère B
Perturbations conduites
DénominationGrandeurs perturbatrices acheminées
Normes/PrescriptionsEN 61000-4-6
Ecart courant par rapport à la valeur finale de la plage de mesure5 %

Montage
Type de montageMontage sur rail DIN
Emplacement pour le montageindifférent

ETIM for 2810308 Détecteurs (EC002919)

Nom de la caractéristiquePlage de mesure (EF001836)
Valeur de la caractéristique-150 °C
Nom de la caractéristiqueSortie analogique 0 mA ... 20 mA (EF006808)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSortie analogique 4 mA ... 20 mA (EF006810)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueSortie analogique 0 V ... 2 V (EF009886)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSortie analogique 0 V ... 5 V (EF009887)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSortie analogique 0 V ... 10 V (EF006807)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSortie analogique 2 V ... 10 V (EF009888)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec sortie de commutation (EF005225)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFonction de configuration intégrée (EF003064)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition CEM (EF001062)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique65 °C
Nom de la caractéristiquePoids (EF000167)
Valeur de la caractéristique0.0684 kg
