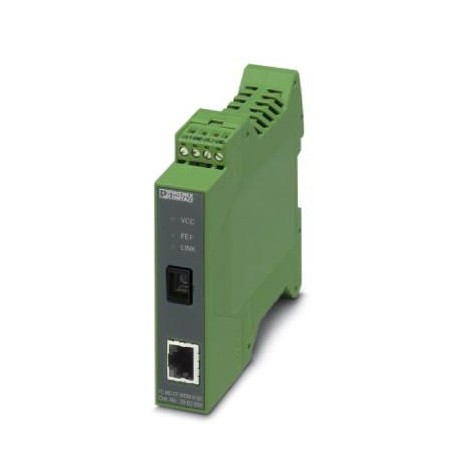

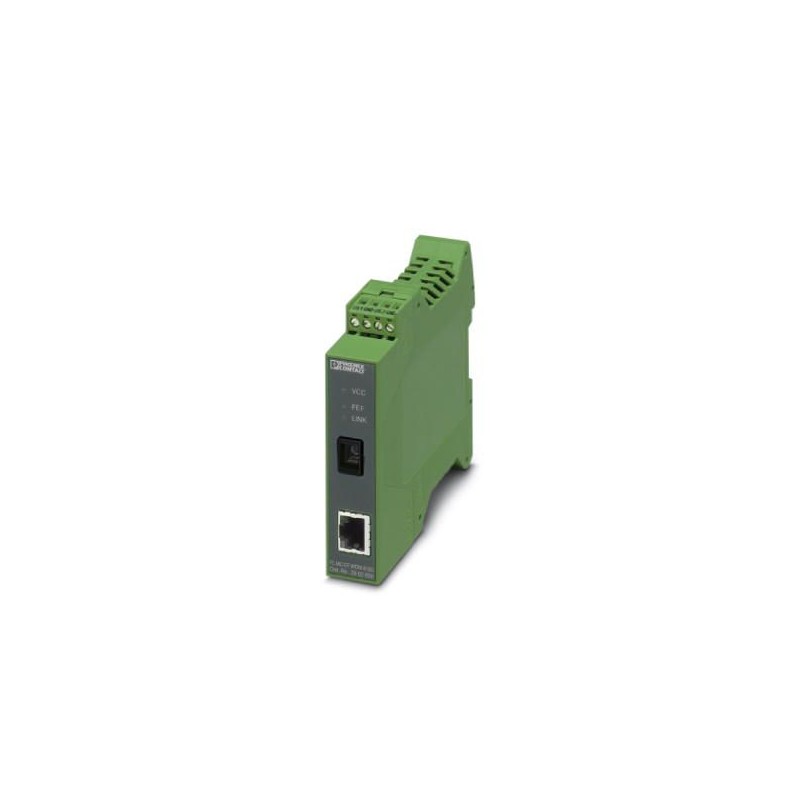

FL MC EF WDM-B SC 2902659 PHOENIX CONTACT Convertidor de fibra óptica
FL MC EF WDM-B SC
2902659
PHOENIX_CONTACT
Adaptador fibra óptica (aparato de repuesto B), para la transmisión dúplex de 10/100Base-T(X) a fibra de vidrio Simplex individual con tecnología WDM (Wavelength Division Multiplex), conexión SC Simplex de fibra óptica (1550/1310 nm). Set de aparatos necesario para el servicio (modelo A y modelo B).
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2902659 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC311 - |
| Página del catálogo | Página 336 (C_6_2017) |
| EAN | 4046356669696 |
| Peso por unidad (sin incluir el embalaje) | 120,000 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Medidas
| Esquema de dimensiones | |
|---|---|
| Pie de figura | Construcción estrecha |
| Anchura | 22,5 mm |
| Altura | 99 mm |
| Profundidad | 114,5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 65 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 30 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 95 % (sin condensación) |
| Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
| 2000 m (Según homologación UL) | |
| Índice de protección | IP20 |
Generalidades
| Separación galvánica | según IEEE 802.3 |
|---|---|
| VCC // FE // Ethernet | |
| Latencia | ± 1,3 µs (Modo Store&Forward, 10/100 MBit/s, en función del tamaño del marco) |
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Peso neto | 120 g |
| Material carcasa | PA 6.6-FR |
| Color | verde |
| MTBF | 492 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 133 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) |
| UL, EE.UU. / Canadá | cULus Listed UL 508 |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D |
Alimentación
| Tensión nominal de alimentación | |
|---|---|
| Tensión de alimentación | 18 V DC ... 30 V DC (Conexión por tornillo) |
| 18 V DC ... 30 V DC (alternativa o redundante, a través de contacto de bus de placa posterior y alimentación del sistema) | |
| Absorción de corriente típica | < 110 mA (24 V DC) |
| Circuito de protección | Prot. contra inversión de polaridad |
| Tipo de conexión | Borne enchufable de conexión por tornillo (COMBICON), redundancia posible |
| Sección de conductor flexible máx. | 2,50 mm² |
| Sección de conductor flexible mín. | 0,20 mm² |
| Sección de conductor rígido máx. | 2,50 mm² |
| Sección de conductor rígido mín. | 0,20 mm² |
| Sección del conductor flexible AWG máx. | 14 |
| Sección del conductor flexible AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor AWG mín. | 24 |
Interfaz serie
| Interfaz 1 | Interfaz Ethernet, 10/100Base-T(X) según IEEE 802.3u |
|---|---|
| Número de puertos | 1 |
| Tipo de conexión | Hembra RJ45, apantallada |
| Medio de transmisión | Cobre |
| Longitud de transmisión | 100 m (par trenzado apantallado) |
| Autonegotation modi | Auto |
| Link through | Link Fault Pass Through |
| Funcionalidad básica | Convertidor de medios Store-and-forward |
| Conmutación MDI/MDI X | Auto-MDI(X) |
| LEDs de señales | Activity, estado Link, 10/100 MBit/s |
Interfaz óptica Fibra óptica
| Potencia de emisión mínima | ≥ ((9/125 µm) dinámico en el servicio Link (average)) |
|---|---|
| Potencia de emisión máxima | ≤ -8 dBm ((9/125 µm) dinámico en el servicio Link (average)) |
| Sensibilidad de receptor mínima | min. -31 dBm (Dinámico en el servicio Link (average)) |
| Límite de saturación óptico del receptor | -3 dBm (Dinámico en el servicio Link (average)) |
| Longitud de onda | 1310 nm (Enviar) |
| 1550 nm (Recepción) | |
| Longitud de transmisión, incl. reserva del sistema de 3 dB | 38 km (con F-E 9/125 0,36 dB/km) |
| 34 km (con F-E 9/125 0,4 dB/km) | |
| 28 km (con F-E 9/125 0,5 dB/km) | |
| 21 km (Con F-G 62,5/125 0,7 dB/km F 1000) | |
| 5,5 km (Con F-G 62,5/125 2,6 dB/km F 600) | |
| 21 km (Con F-G 50/125 0,7 dB/km F 1200) | |
| 9 km (Con F-G 50/125 1,6 dB/km F 800) | |
| Medio de transmisión | Fibra de vidrio multimodo |
| Fibra de vidrio unimodo | |
| Tipo de conexión | SC Simplex |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Tipo de ensayo | Caída libre según IEC 60068-2-32 |
| Resultado del ensayo | 1 m |
| Tipo de ensayo | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 |
| Resultado del ensayo | 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ |
| Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
| Resultado del ensayo | 25g, duración 11 ms, impulso choque en forma semisinusoide |
| Libre de sustancias humectantes de barniz perturbadoras | según la norma centralizada VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | ± 6 kV (Severidad del ensayo 3) |
| Descarga indirecta | ± 6 kV |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 3 GHz (Severidad del ensayo 3) |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-4-5 |
| Señal | ± 1 kV (Línea de datos, asimétrico) |
| Normas/especificaciones | EN 55032 |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Denominación | Líneas de fuga y espacios de aire |
| Normas/especificaciones | EN 60950-1 |
| Separación galvánica | según IEEE 802.3 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | cULus Listed UL 508 |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Temperatura DNV GL | B |
| Humedad DNV GL | A |
| Vibración DNV GL | A |
| DNV GL-EMC | B |
| Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
| Homologación Construcción naval | DNV GL |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019170114
