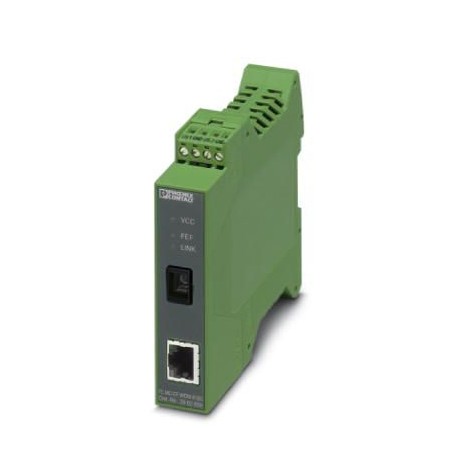

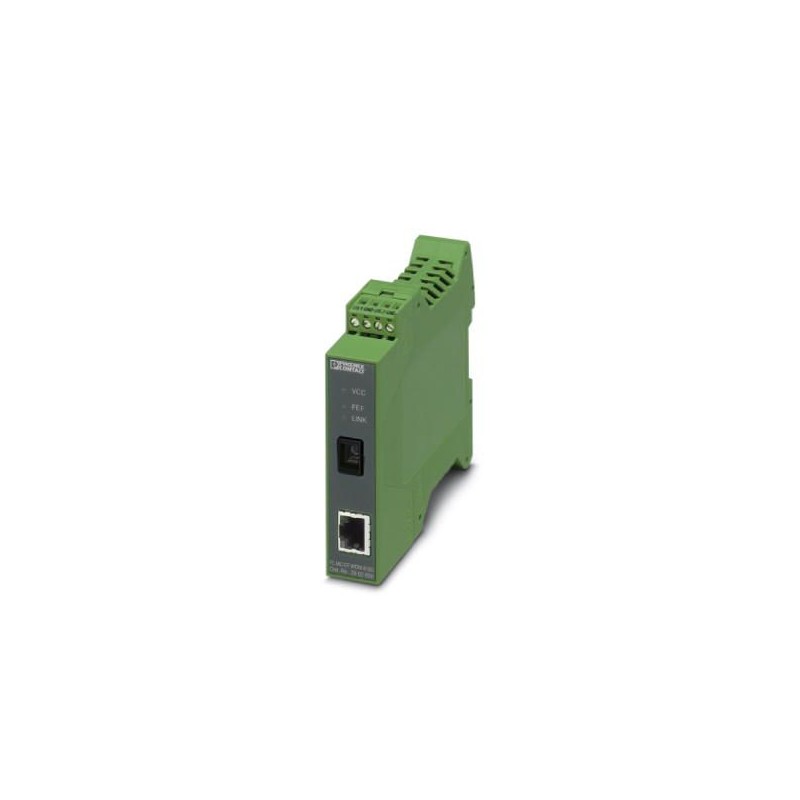

FL MC EF WDM-B SC 2902659 PHOENIX CONTACT Convertisseurs fibre optique
FL MC EF WDM-B SC
2902659
PHOENIX_CONTACT
Convertisseurs fibre optique
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2902659 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 336 (C-6-2017) |
| GTIN | 4046356669696 |
| Poids par pièce (hors emballage) | 0,120 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 65 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 30 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 95 % (pas de condensation) |
| Altitude | 5000 m (Restriction : voir déclaration du fabricant) |
| 2000 m (selon homologation UL) | |
| Indice de protection | IP20 |
Généralités
| Isolation galvanique | selon IEEE 802.3 |
|---|---|
| VCC // FE // Ethernet | |
| Latence | ± 1,3 µs (Mode différé, 10/100 MBit/s, varie selon la taille de la trame) |
| Tension d'essai interface de données/alimentation | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Poids net | 120 g |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | vert |
| MTBF | 492 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 133 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Tenir compte des instructions d'installation particulières contenues dans la documentation.) |
| UL, USA/Canada | cULus Listed UL 508 |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D |
Alimentation
| Tension nominale d'alimentation | |
|---|---|
| Plage de tension d'alimentation | 18 V DC ... 30 V DC (Raccordement vissé) |
| 18 V DC ... 30 V DC (alternative ou redondante, par contact sur le bus fond de panier et alimentation système) | |
| Courant absorbé typique | < 110 mA (24 V DC) |
| Circuit de protection | Protection contre inversions de polarité |
| Type de raccordement | Bloc de jonction enfichable (MINICONNEC), redondance possible |
| Section de conducteur souple max. | 2,50 mm² |
| Section de conducteur souple min. | 0,20 mm² |
| Section de conducteur rigide max. | 2,50 mm² |
| Section de conducteur rigide min. | 0,20 mm² |
| Section de conducteur AWG souple max. | 14 |
| Section de conducteur souple AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Section du conducteur AWG min. | 24 |
Interface série
| Interface 1 | Interface Ethernet, 10/100Base-T(X) selon IEEE 802.3u |
|---|---|
| Nombre de ports | 1 |
| Type de raccordement | Connecteur femelle RJ45, blindé |
| Support de transmission | Cuivre |
| Distance de transmission | 100 m (paire torsadée blindée) |
| Modes d'autonégociation | Auto |
| Link through | Link Fault Pass Through |
| Fonctionnalité de base | Convertisseur de média Store-and-forward |
| Commutation MDI-/MDI-X | Auto-MDI(X) |
| LED de signalisation | Activity, état lien, 10/100 MBit/s |
Interface optique FO
| Puissance d'émission minimale | ≥ ((9/125 µm) dynamique pendant le fonctionnement en mode Link (en moyenne)) |
|---|---|
| Puissance d'émission maximale | ≤ -8 dBm ((9/125 µm) dynamique pendant le fonctionnement en mode Link (en moyenne)) |
| Sensibilité minimale du récepteur | min. -31 dBm (dynamique en mode lien (moyenne)) |
| Destinataire limite d'écrêtage | -3 dBm (dynamique en mode lien (moyenne)) |
| Longueur d'onde | 1310 nm (Envoyer) |
| 1550 nm (Réception) | |
| Longueur de transmission avec 3 dB de réserve du système | 38 km (avec F-E 9/125 0,36 dB/km) |
| 34 km (avec F-E 9/125 0,4 dB/km) | |
| 28 km (avec F-E 9/125 0,5 dB/km) | |
| 21 km (avec F-G 62,5/125 0,7 dB/km F 1000) | |
| 5,5 km (avec F-G 62,5/125 2,6 dB/km F 600) | |
| 21 km (avec F-G 50/125 0,7 dB/km F 1200) | |
| 9 km (avec F-G 50/125 1,6 dB/km F 800) | |
| Support de transmission | Fibre de verre multimode |
| Fibre de verre monomode | |
| Type de raccordement | Simplex SC |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Type de contrôle | Chute libre selon CEI 60068-2-32 |
| Résultat du contrôle | 1 m |
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | 5g, 10 ... 150 Hz, 2,5 h en direction XYZ |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | 25g, durée 11ms, choc sous forme d'impul. semi-sinusoïdale |
| Exempt de substances néfastes à l'application d'enduits | selon la norme centrale VW-Audi-Seat P-VW 3.10.7 57 65 0 |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | ± 6 kV (Sévérité de contrôle 3) |
| Décharge indirecte | ± 6 kV |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 3 GHz (Sévérité de contrôle 3) |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-5 |
| Signal | ± 1 kV (Ligne données, asymétrique) |
| Normes/Prescriptions | EN 55032 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Dénomination | Distances dans l'air et lignes de fuite |
| Normes/Prescriptions | EN 60950-1 |
| Isolation galvanique | selon IEEE 802.3 |
| Conformité | Conformité CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | cULus Listed UL 508 |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Température DNV GL | B |
| Humidité DNV GL | A |
| Vibrations DNV GL | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
| Homologation construction navale | DNV GL |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019170114
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2902659-FL MC EF WDM-B SC | 214 Kbytes |
|
