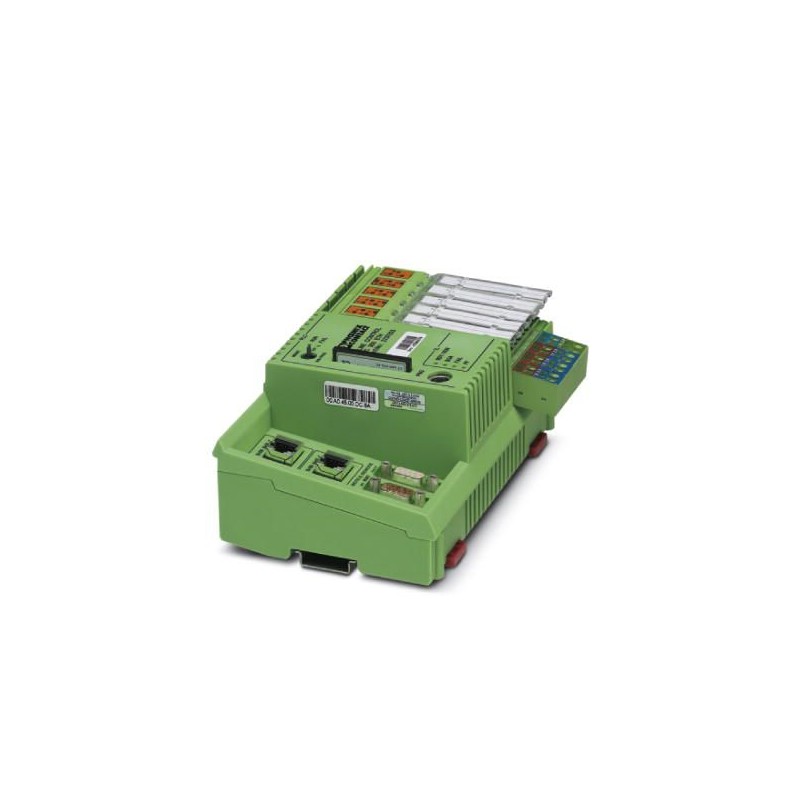

ILC 370 PN 2TX-IB/M 2985576 PHOENIX CONTACT Controlador Inline con interfaces PROFINET para el acoplamiento ..
ILC 370 PN 2TX-IB/M
2985576
PHOENIX_CONTACT
Controlador Inline con interfaces PROFINET para el acoplamiento a otros mandos o sistemas, y posibilidad de programación según IEC 61131-3, completo con conector y superficie de rotulación, homologación GL.
Sistemas de control
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Descripción del producto
Con el ILC 370 PN 2TX-IB/M, la familia de sistemas de mando altamente modular de los controladores Inline de Phoenix Contact se ha ampliado con un potente controlador PROFINET con homologación GL. Con este sistema de mando se amplía el campo de aplicación de los controladores Inline hasta aplicaciones medianas. Mediante la integración directa en el sistema de automatización Inline, el autómata compacto puede adaptarse de forma altamente modular a las necesidades correspondientes. A través de sus interfaces PROFINET integradas, puede parametrizarse y programarse mediante el software de automatización PC Worx según IEC 61131, intercambia paralelamente datos con servidores OPC y se comunica con participantes aptos para TCP/IP.
La familia de sistemas de mando de los controladores Inline cubre una amplia gama de potencia. Desde la variante básica hasta el mando de alto nivel, el usuario puede encontrar el mando adecuado para su aplicación. En la gama de productos, el usuario puede elegir entre sistemas de mando con distinta potencia de ordenador, con o sin controlador PROFINET y con o sin homologación GL.
Dimensiones
| Anchura | 182 mm |
|---|---|
| Altura | 140,5 mm |
| Profundidad | 71,5 mm |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar) |
| Choque | 25g, criterio 1, según IEC 60068-2-27 |
| Vibración (servicio) | 5g, según IEC 60068-2-6 |
Sistema de control
| Herramienta para programación | PC WORX |
|---|---|
| Herramienta para diagnóstico | DIAG+ a partir de la versión 1.14 |
Construcción mecánica
| Peso | 440 g |
|---|---|
| Display para diagnóstico | no |
| Redundancia de control | no |
Interfaces de datos
| Interfaz | Bus local INTERBUS (maestro) |
|---|---|
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBaud / 2 MBaud (conmutable) |
| Interfaz | Parametrización/programación/diagnóstico |
| Tipo de conexión | RS-232-C, hembra MINI-DIN de 6 polos (PS/2), Ethernet 10/100 (RJ45) |
| Interfaz | Ethernet 10Base-T/100Base-TX |
| Tipo de conexión | Hembra RJ45 |
| Velocidad de transmisión | 10/100 MBit/s |
| Interfaz | INTERBUS (esclavo) |
| Tipo de conexión | Conector hembra D-SUB-9 /conector macho D-SUB-9 |
PROFINET
| Función del módulo | PROFINET-IO Controller |
|---|---|
| Especificación | Versión 1.1 |
| Tasa de actualización | mín. 1 ms |
Alimentación
| Absorción de corriente típica | 250 mA (en circuito abierto no está conectado ningún participante de bus local, bus inactivo) |
|---|---|
| Tensión de alimentación | 24 V DC ±5 % |
| 20,4 V DC ... 30 V DC | |
| Ondulación residual | ± 5 % |
| Potencia disipada | máx. 6 W |
Función del bus de campo
| Número de datos de proceso | máx. 8192 Bit (INTERBUS-Master) |
|---|---|
| máx. 512 Bit (INTERBUS-Slave) | |
| Número de participantes soportados | máx. 512 (En total, de éstos, 254 participantes de bus remoto/segmentos de bus) |
| Número de participantes de bus local conectables | máx. 63 (Hay que observar la absorción de corriente) |
| Número de participantes con canal de parámetros | máx. 62 |
| Número de módulos de ramificación soportados con derivación de bus remoto | máx. 15 |
Entradas/salidas directas
| Denominación Entrada | Entradas digitales |
|---|---|
| Número de entradas | 12 |
| Tipo de conexión | Distribuidor de potencial Inline |
| Descripción de la entrada | 8 entradas rápidas, entrada de interrupción |
| Denominación Salida | Salidas digitales |
| Número de salidas | 4 |
| Técnica de conexión | 2, 3, 4 conductores |
| Corriente de salida máxima por canal | 500 mA |
| Sin entrada analógica | sí |
| Sin salida analógica | sí |
| Sin salida de dirección de impulso | sí |
| Sin entrada de contador | sí |
Sistema de tiempo de utilización IEC61131
| Herramienta para programación | PC WORX |
|---|---|
| Memoria de programa | típ. 2 Mbyte(s) (Instrucción de 170 K (IL)) |
| Memoria de datos | 4 Mbyte(s) |
| Memoria de datos remanentes | 96 kbyte(s) (NVRAM) |
| Número tareas de mando | 16 |
| Reloj de tiempo real | Integrado (con respaldo de batería) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES .pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2985576-ILC 370 PN 2TX-IB/M | 119 Kbytes |
|
