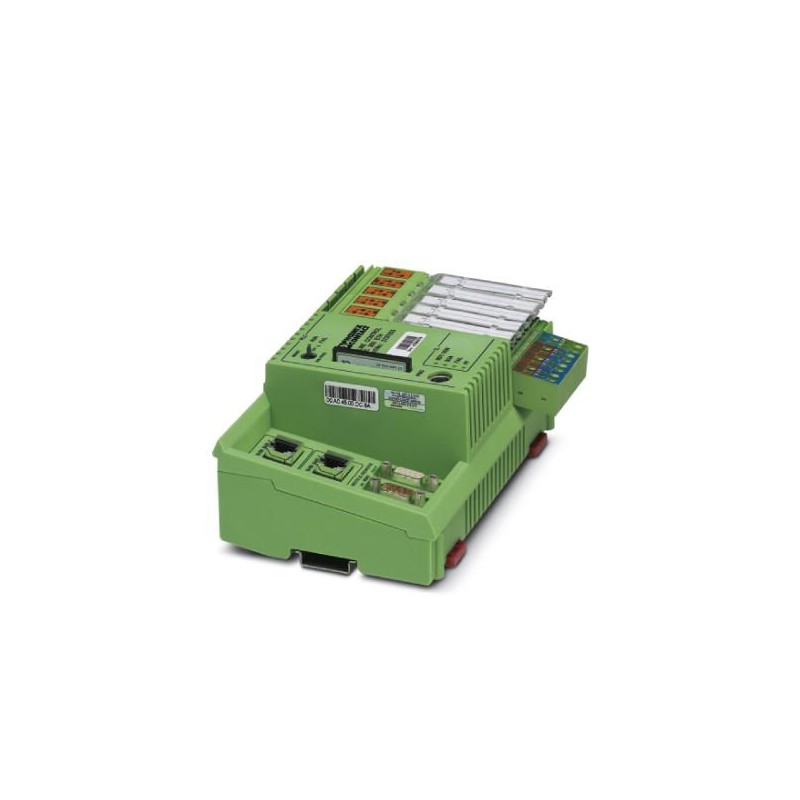

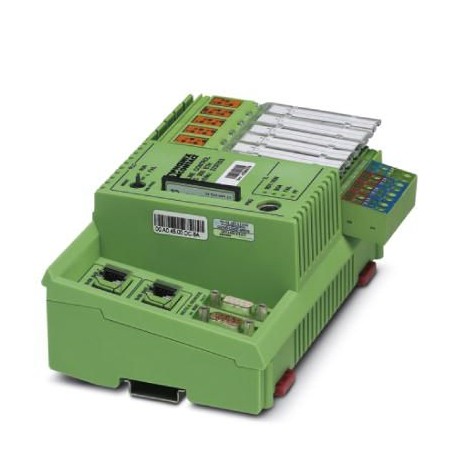

ILC 370 PN 2TX-IB/M 2985576 PHOENIX CONTACT Contrôleur Inline avec interfaces PROFINET pour le couplage à d'..
ILC 370 PN 2TX-IB/M
2985576
PHOENIX_CONTACT
Contrôleur Inline avec interfaces PROFINET pour le couplage à d'autres commandes ou systèmes, programmable conformément à CEI 61131-3, complet avec connecteurs et champ de repérage, homologation GL
Contrôleur en ligne avec interfaces PROFINET pour le couplage à d’autres commandes ou systèmes, et possibilité de programmation selon la norme CEI 61131-3, complet avec connecteur et surface d’étiquetage, homologation GL.
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Description des produits
La gamme de commandes hautement modulaires des contrôleurs Inline de Phoenix Contact a été complétée par l'ILC 370 PN 2TX-IB/M, un contrôleur PROFINET puissant avec homologation GL. Cette commande étend le domaine d'application des contrôleurs Inline aux applications de moyenne envergure. Grâce à l'intégration dans le système d'automatisation Inline, la commande hautes performances hautement modulaire peut être adaptée à tous les besoins. Avec ses interfaces PROFINET intégrées, elle peut être paramétrée et programmée selon CEI 61131 avec le logiciel d'automatisation PC Worx, échanger des données en parallèle avec des serveurs OPC et communiquer avec des équipements bus compatibles TCP/IP.
La gamme de commandes des contrôleurs Inline couvre un large éventail de performances. De la variante d'accès à la commande de pointe, chaque utilisateur trouvera le la commande adaptée à son application. Le catalogue propose des commandes dotées de différentes puissances de calcul, avec ou sans contrôleur PROFINET et avec ou sans homologation GL.
Dimensions
| Largeur | 182 mm |
|---|---|
| Hauteur | 140,5 mm |
| Profondeur | 71,5 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 5g, selon CEI 60068-2-6 |
Système de commande
| Outil de programmation | PC WORX |
|---|---|
| Outil de diagnostic | DIAG+ version 1.14 ou sup. |
Conception mécanique
| Poids | 440 g |
|---|---|
| Afficheur de diagnostic | non |
| Redondance de commande | non |
Interfaces de données
| Interface | Bus local INTERBUS (maître) |
|---|---|
| Mode de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBaud / 2 MBaud (commutable) |
| Interface | Paramétrage/programmation/diagnostic |
| Mode de raccordement | RS-232-C, connecteur femelle MINI-DIN à 6 pôles (PS/2), Ethernet 10/100 (RJ45) |
| Interface | Ethernet 10Base-T/100Base-TX |
| Mode de raccordement | Connecteur femelle RJ45 |
| Vitesse de transmission | 10/100 MBit/s |
| Interface | INTERBUS (esclave) |
| Mode de raccordement | D-SUB-9 femelle/D-SUB-9 mâle |
PROFINET
| Fonctionnement de l'appareil | Contrôleur PROFINET-IO |
|---|---|
| Spécification | Version 1.1 |
| Taux de rafraîchissement | min. 1 ms |
Alimentation
| Courant absorbé typique | 250 mA (en cas de fonctionnement à vide, pas d'abonné raccordé au bus local, bus inactif) |
|---|---|
| Tension d'alimentation | 24 V DC ±5 % |
| Plage de tension d'alimentation | 20,4 V DC ... 30 V DC |
| Ondulation résiduelle | ± 5 % |
| Puissance dissipée | max. 6 W |
Fonction bus de terrain
| Nombre de données de process | max. 8192 Bit (INTERBUS-Master) |
|---|---|
| max. 512 Bit (INTERBUS-Slave) | |
| Nombre d'unités connectées supportées | max. 512 (en tout, dont 254 abonnés au bus interstation/segments de bus) |
| Nombre d'abonnés raccordés au bus local | max. 63 (Tenir compte de la consommation de courant) |
| Nombre d'unités connectées avec canal de paramètres | max. 62 |
| Nombre de modules de dérivation avec dérivation bus interstation | max. 15 |
Entrées/sorties directes
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Nombre d'entrées | 12 |
| Mode de raccordement | Répartiteurs de potentiel Inline |
| Description de l'entrée | 8 entrées rapides, entrée d'interruption |
| Dénomination sortie | Sorties tout-ou-rien |
| Nombre de sorties | 4 |
| Technique de raccordement | A 2, 3 ou 4 fils |
| Courant de sortie maximal par canal | 500 mA |
| Sans entrée analogique | oui |
| Sans sortie analogique | oui |
| Sans sortie d'impulsion / de direction | oui |
| Sans entrée de comptage | oui |
Système « temps réel » CEI 61131
| Outil de programmation | PC WORX |
|---|---|
| Mémoire de programme | typ. 2 Moctet(s) (Instruction de 170 K (IL)) |
| Mémoire de données | 4 Moctet(s) |
| Mémoire de données rémanente | 96 Koctet(s) (NVRAM) |
| Nombre de tâches de commande | 16 |
| Horloge temps réel | Intégrée (sauvegardée par batterie) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 36 Mbytes |
|
| PHOENIX CONTACT-2985576-ILC 370 PN 2TX-IB/M | 119 Kbytes |
|
