PHOENIX_CONTACTSistemi di controlloILC 370 PN 2TX-IB/M 2985576 PHOENIX CONTACT Inline Controller con interfacce PROFINET per il collegamento ad..

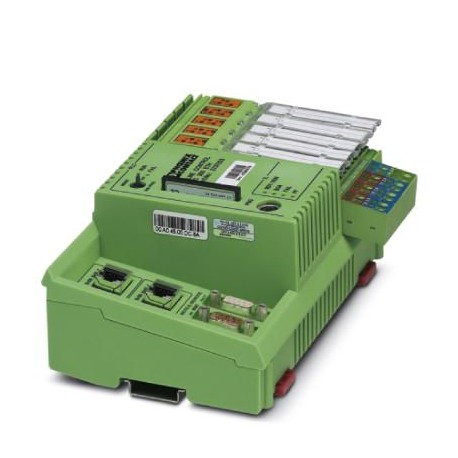

PHOENIX_CONTACT ILC 370 PN 2TX-IB/M 2985576 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

ILC 370 PN 2TX-IB/M 2985576 PHOENIX CONTACT Inline Controller con interfacce PROFINET per il collegamento ad..

Riferimento: ILC 370 PN 2TX-IB/M

Codice: 2985576

Produttore: PHOENIX_CONTACT

Descrizione:

Inline Controller con interfacce PROFINET per il collegamento ad altri controllori o sistemi e possibilità di programmazione a norma IEC 61131-3, completo di connettori e cartellini di siglatura, omologazione GL
Controllore in linea con interfacce PROFINET per l'accoppiamento ad altri controlli o sistemi, e possibilità di programmazione secondo IEC 61131-3, completo di connettore e superficie di etichettatura, omologazione GL.

Categorie:

  • PHOENIX_CONTACT > Sistemi di controllo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Vai al prodotto alternativo:ILC 390 PN 2TX-IB2985314

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Descrizione prodotto

La linea di controllori altamente modulari Inline Controller di Phoenix Contact è stata completata con un potente controllore PROFINET, l'ILC 370 PN 2TX-IB/M, con omologazione GL. Questo controllore consente di estendere il campo dei controllori Inline alle applicazioni intermedie. Grazie all'integrazione diretta nel sistema di automazione Inline, i controllori compatti altamente modulari possono essere adeguati alle rispettive esigenze. Grazie alle interfacce PROFINET integrate, il software di automazione PC Worx a norma IEC 61131 consente di effettuare la parametrizzazione e la programmazione, di scambiare parallelamente i dati con i server OPC e di comunicare con gli utenti TCP/IP compatibili.

La linea di controllori Inline Controller copre un'ampia gamma di prestazioni. Dalla variante per principianti alla variante high end, l'utente può trovare il controllore adatto per la propria applicazione. La gamma comprende controllori con diverse potenze di calcolo, con o senza controllore PROFINET e con o senza omologazione GL.

Dimensioni

Larghezza182 mm
Altezza140,5 mm
Profondità71,5 mm

Condizioni ambientali

Grado di protezioneIP20
Temperatura ambiente (esercizio)-25 °C ... 55 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 85 °C
Umidità dell'aria consentita (esercizio)10 % ... 95 % (senza condensa)
Temperatura ambiente consentita (stoccaggio/trasporto)10 % ... 95 % (senza condensa)
Pressione aria (funzionamento)70 kPa ... 106 kPa (fino a 3.000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)70 kPa ... 106 kPa (fino a 3.000 m s.l.m.)
Urti25g, criterio 1, a norma IEC 60068-2-27
Vibrazioni (funzionamento)5g, a norma IEC 60068-2-6

Sistema di controllo

Tool di programmazionePC WORX
Tool di diagnosticaDIAG+ a partire dalla versione 1.14

Struttura meccanica

Peso440 g
Display di diagnosiNo
Ridondanza di controlloNo

Interfaccia dati

InterfacciaBus locale INTERBUS (master)
CollegamentoRipartitore dati Inline
Velocità di trasmissione500 kBaud / 2 MBaud (commutabile)
InterfacciaParametrizzazione/Programmazione/Diagnostica
CollegamentoRS-232-C, connettore femmina MINI-DIN a 6 poli (PS/2), Ethernet 10/100 (RJ45)
InterfacciaEthernet 10Base-T/100Base-TX
CollegamentoConnettore femmina RJ45
Velocità di trasmissione10/100 MBit/s
InterfacciaINTERBUS (slave)
CollegamentoConnettore femmina D-SUB-9 / connettore D-SUB-9

PROFINET

Funzionalità dell'apparecchiaturaControllore I/O PROFINET
SpecificaVersione 1.1
Update rate (tempo di aggiornamento)min. 1 ms

Alimentazione

Corrente assorbita tipica250 mA (a vuoto senza collegamento di utilizzatori bus locale, bus inattivo)
Tensione di alimentazione24 V DC ±5 %
Range tensione di alimentazione20,4 V DC ... 30 V DC
Ripple residuo± 5 %
Dissipazionemax. 6 W

Funzione bus di campo

Numero dati di processomax. 8192 Bit (INTERBUS-Master)
max. 512 Bit (INTERBUS-Slave)
Numero di utilizzatori supportatimax. 512 (in totale, di cui 254 utilizzatori bus remoto/segmenti bus)
Numero di utilizzatori bus locale collegabilimax. 63 (Osservare l'assorbimento di corrente)
numero delle stazioni con canale parametrimax. 62
Numero di morsetti di derivazione supportati con derivazione di bus remotomax. 15

Ingressi/Uscite diretti

Denominazione ingressoIngressi digitali
Numero ingressi12
CollegamentoRipartitore di potenziale Inline
Descrizione dell'ingresso8 ingressi rapidi, ingresso interrupt
Denominazione uscitaUscite digitali
Numero uscite4
Tecnica di connessione2, 3, 4 conduttori
Corrente massima d'uscita per canale500 mA
Senza ingresso analogicosì
Senza uscita analogicasì
Senza uscita impulsi/direzionesì
Senza ingresso contatoresì

Sistema IEC 61131

Tool di programmazionePC WORX
Memoria programmitip. 2 MByte (170 K di istruzioni (IL))
Memoria dati4 MByte
Memoria dati ritentivi96 kByte (NVRAM)
Numero task di controllo16
Clock in tempo realeIntegrato (con batteria)
