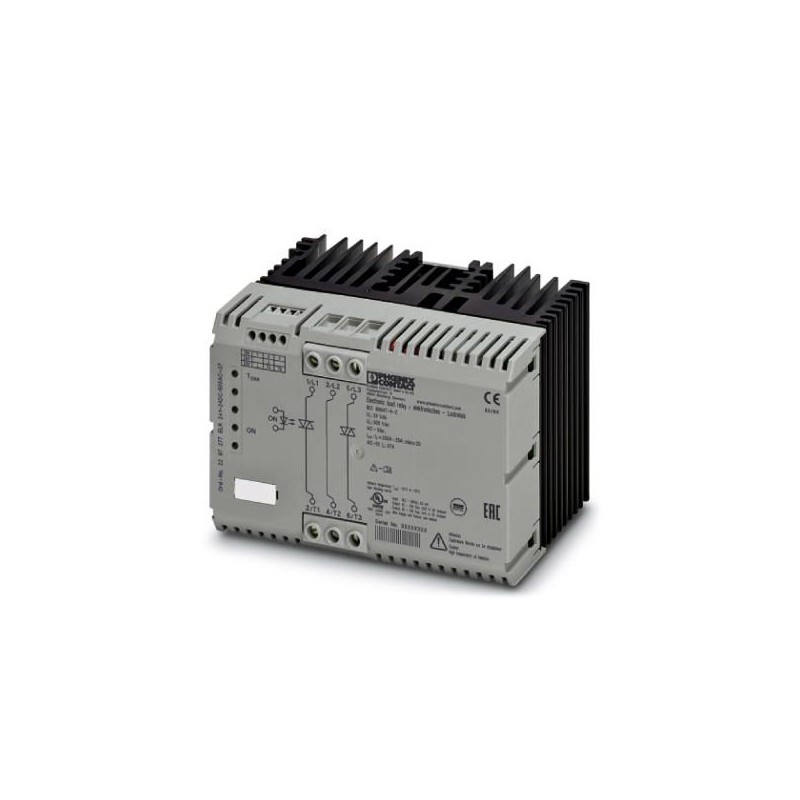

ELR 2+1- 24DC/500AC-37 2297277 PHOENIX CONTACT Contactor semiconductor trifásico con entrada de 24 V DC, cor..
ELR 2+1- 24DC/500AC-37
2297277
PHOENIX_CONTACT
Contactor semiconductor trifásico con entrada de 24 V DC, corriente de salida de 37 A, interruptor a tensión nula, opcionalmente con fusible térmico
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2297277 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK7215 - |
| Página del catálogo | Página 43 (C_5_2017) |
| EAN | 4046356175630 |
| Peso por unidad (sin incluir el embalaje) | 1.743,000 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | DE (Alemania) |
| Anchura | 147,5 mm |
|---|---|
| Altura | 99 mm |
| Profundidad | 114,5 mm |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Índice de protección | IP20 |
Datos de entrada
| Denominación Entrada | Entrada de mando derecha/izquierda |
|---|---|
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Rango de tensión de accionamiento | 19,2 V DC ... 30 V DC |
| Margen de tensión referente a UC | 0,8 ... 1,25 |
| Corriente de accionamiento de dimensionamiento IC | 8,3 mA |
| Umbral de conmutación | 9,6 V (Señal "0") |
| 19,2 V (Señal "1") | |
| Circuito de protección | Prot. contra inversión de polaridad Diodo supresor |
| Prot. contra sobretensiones | |
| Indicación de estado | LED amarillo |
| Indicación de errores | LED rojo |
Datos de salida de la salida de carga
| Denominación Salida | Salida AC |
|---|---|
| Tensión asignada de funcionamiento Ue | 500 V AC |
| Margen de tensión de servicio | 48 V AC ... 575 V AC |
| Rango de corriente de carga | 200 mA ... 37 A (véase derating) |
| Corriente de servicio de dimensionamiento a AC-51 | 37 A |
| Corriente de servicio de dimensionamiento a AC-53a | 25 A |
| Corriente de fuga | 6 mA |
| Tensión residual | < 1,5 V |
| Corriente transitoria | 1300 A (t = 10 ms) |
| Denominación de la protección | Módulo RCV |
Generalidades
| Tensión de prueba entrada/salida | 5 kVeff |
|---|---|
| Frecuencia de conmutación | ≤ 10 Hz |
| Posición para el montaje | vertical (carril horizontal) |
| Indicaciones de montaje | alineable con separación = 40 mm |
| Modo operativo | Tiempo de trabajo 100 % |
| Denominación Conexión | Circuito de mando |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Denominación Conexión | Circuito de carga |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M4 |
| Sección de conductor rígido | 0,5 mm² ... 16 mm² |
| Sección de conductor flexible | 0,5 mm² ... 16 mm² |
| Sección de conductor AWG | 20 ... 6 |
Datos UL
| SCCR | 5 kA (50 A RK5 (standard fault) fuse) |
|---|---|
| FLA | 16 A (at 500 V, AC Resistance) |
| 16 A (at 500 V, AC General USE) | |
| 16 A (at 500 V, AC Resistance Air Heating) |
Normas y especificaciones
| Denominación | Normas / especificaciones |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| EN 60947 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2297277-ELR 2+1- 24DC/500AC-37 | 120 Kbytes |
|
