PHOENIX_CONTACTInterfaceVIP-2/SC/PDM-2/24 2315269 PHOENIX CONTACT Módulo VARIOFACE con dos barras colectoras (P1, P2) para distribuc..

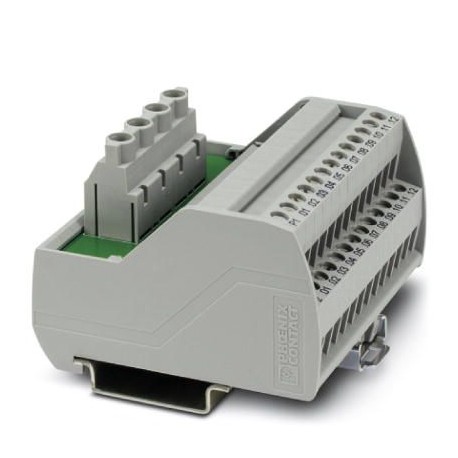

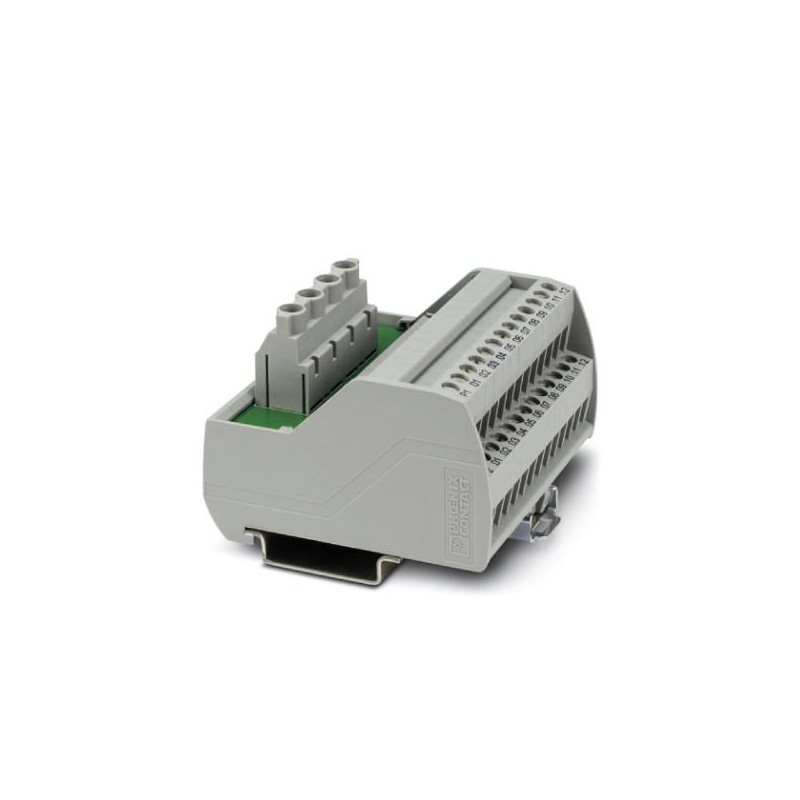

PHOENIX_CONTACT VIP-2/SC/PDM-2/24 2315269 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

VIP-2/SC/PDM-2/24 2315269 PHOENIX CONTACT Módulo VARIOFACE con dos barras colectoras (P1, P2) para distribuc..

Referencia: VIP-2/SC/PDM-2/24

Código: 2315269

Fabricante: PHOENIX_CONTACT

Descripción:

Módulo VARIOFACE con dos barras colectoras (P1, P2) para distribución de potencial, para el montaje sobre carriles simétricos NS 35. Anchura del módulo: 70,4 mm

Categorías:

  • Sistemas de distribución de energía / conmutadores > Terminales de tablero de distribución
  • PHOENIX_CONTACT > Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 37,28 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2315269
Unidad de embalaje1 pcs
Clave de ventaCK24D1 -
Página del catálogoPágina 268 (C_4_2017)
EAN4046356313377
Peso por unidad (sin incluir el embalaje)149,100 g
Número de tarifa arancelaria85369010
País de origenUS (Estados Unidos)

Medidas

Anchura70,4 mm
Altura65,5 mm
Profundidad50 mm

Condiciones ambientales

Temperatura ambiente (servicio)-20 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 70 °C

Generalidades

Tensión nominal UN250 V AC/DC
Capacidad máx. de corriente por derivación15 A
Corriente suma30 A (por potencial)
Conexiones de potencialPor potencial (P1, P2), 2 bornes de alimentación/12 bornes de distribución
Posición para el montajediscrecional
Normas/especificacionesIEC 60664
DIN EN 50178
Tensión transitoria de dimensionamiento2,2 kV
Grado de polución2
Categoría de sobretensionesIII

Datos de conexión Alimentación

Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,2 mm² ... 6 mm²
Sección de conductor flexible0,2 mm² ... 4 mm²
Sección de conductor AWG24 ... 10
Número de conexiones2

Datos de conexión Distribución

Tipo de conexiónConexión por tornillo
Longitud a desaislar8 mm
Rosca de tornilloM3
Sección de conductor rígido0,2 mm² ... 4 mm²
Sección de conductor flexible0,2 mm² ... 2,5 mm²
Sección de conductor AWG24 ... 12
Número de conexiones24

Normas y especificaciones

Conexión según normaCSA
Normas/especificacionesIEC 60664
DIN EN 50178
Tensión transitoria de dimensionamiento2,2 kV
Grado de polución2
Categoría de sobretensionesIII

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2315269 Sistemas de distribución de energía/conmutadores (EC001894)

CaracterísticaAltura (EF000040)
Valor65.5 mm
CaracterísticaAnchura (EF000008)
Valor70.4 mm
CaracterísticaProfundidad (EF000049)
Valor50 mm
CaracterísticaCorriente nominal máxima (EF007926)
Valor30 A
CaracterísticaNúmero de polos (EF001391)
Valor2
CaracterísticaSecc. transv. conductor flexible (trenzado fino) c/casquillo terminal de cable (EF003460)
Valor0.2 mm²
CaracterísticaSección transversal de conductor rígido (simple/tranzado) (EF003462)
Valor0.2 mm²
CaracterísticaNúmero de puntos de fijación por polo (EF002519)
Valor12
CaracterísticaCon carril PE (EF007967)
ValorNo
CaracterísticaCon carril N (EF007963)
ValorNo
