PHOENIX_CONTACTInterfaceELR 2+1- 24DC/500AC-37 2297277 PHOENIX CONTACT Contacteur à semi-conducteurs

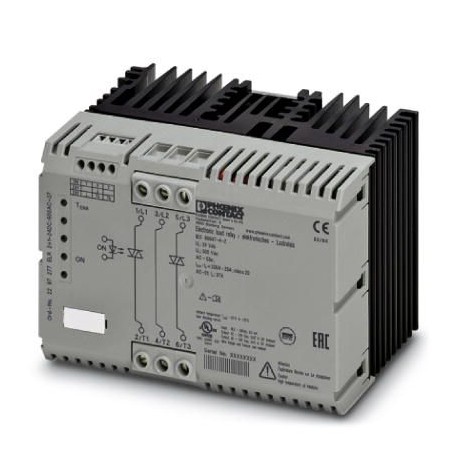

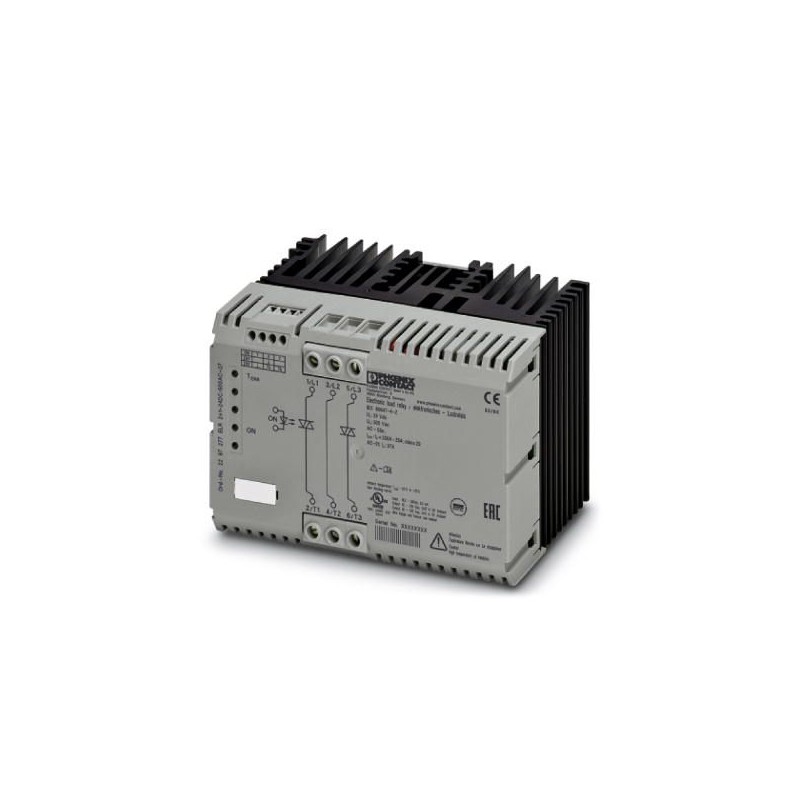

PHOENIX_CONTACT ELR 2+1- 24DC/500AC-37 2297277 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

ELR 2+1- 24DC/500AC-37 2297277 PHOENIX CONTACT Contacteur à semi-conducteurs

Référence: ELR 2+1- 24DC/500AC-37

Code: 2297277

Fabricant: PHOENIX_CONTACT

Description:

Contacteur à semi-conducteurs
Contacteur semi-conducteur triphasé avec entrée 24 V DC, courant de sortie 37 A, interrupteur de tension zéro, en option avec fusible thermique

Catégories:

  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 370,14 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Calculer le prix par quantité

QuantitéPrix
Expédition demain. 2 unités en stock.

Pour des unités supplémentaires, veuillez demander un devis et nous vérifierons leur disponibilité. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2297277
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 43 (C-5-2017)
GTIN4046356175630
Poids par pièce (hors emballage)1,743 KGM
Numéro du tarif douanier85364190
Pays d'origineDE (Allemagne)

Largeur147,5 mm
Hauteur99 mm
Profondeur114,5 mm
Température ambiante (fonctionnement)-25 °C ... 70 °C
Température ambiante (stockage/transport)-25 °C ... 70 °C
Indice de protectionIP20

Données d’entrée

Dénomination entréeEntrée de commande droite/gauche
Tension de commande assignée UC24 V DC
Plage de tension de commande19,2 V DC ... 30 V DC
Plage de tension par rapport à UC0,8 ... 1,25
Courant de commande assigné IC8,3 mA
Seuil d'enclenchement9,6 V (Signal « 0 »)
19,2 V (Signal « 1 »)
Circuit de protectionProtection contre inversions de polarité Diode zéner bidirectionnelle
Protection antisurtension
Affichage d'étatLED jaune
Affichage des défautsLED rouge

Données de sortie Sortie de charge

Dénomination sortieSortie AC
Tension de service assignée Ue500 V AC
Plage de tension de service48 V AC ... 575 V AC
Plage de courant de charge200 mA ... 37 A (voir derating)
Courant de service assigné pour AC-5137 A
Courant de service assigné pour AC-53a25 A
Courant de fuite6 mA
Tension résiduelle< 1,5 V
Courant de choc1300 A (t = 10 ms)
Dénomination de la protectionélément RCV

Généralités

Tension d'essai entrée/sortie5 kVeff
Fréquence de commutation≤ 10 Hz
Emplacement pour le montageverticalement (profilé horizontal)
Conseils pour le montagejuxtaposable à intervalles de 40 mm
Mode de fonctionnement100 % ED

Dénomination connexionCircuit de commande
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12
Dénomination connexionCircuit de puissance
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM4
Section de conducteur rigide0,5 mm² ... 16 mm²
Section de conducteur souple0,5 mm² ... 16 mm²
Section conduct. AWG20 ... 6

Données UL

SCCR5 kA (50 A RK5 (standard fault) fuse)
FLA16 A (at 500 V, AC Resistance)
16 A (at 500 V, AC General USE)
16 A (at 500 V, AC Resistance Air Heating)

Normes et spécifications

DénominationNormes / Spécifications
Normes/PrescriptionsDIN EN 50178
EN 60947

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications
