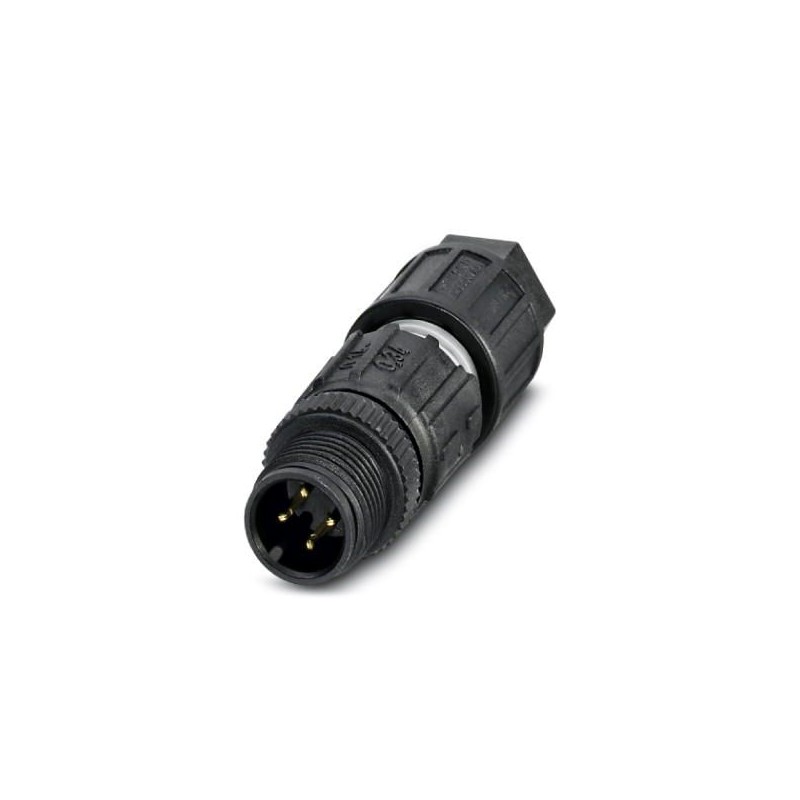

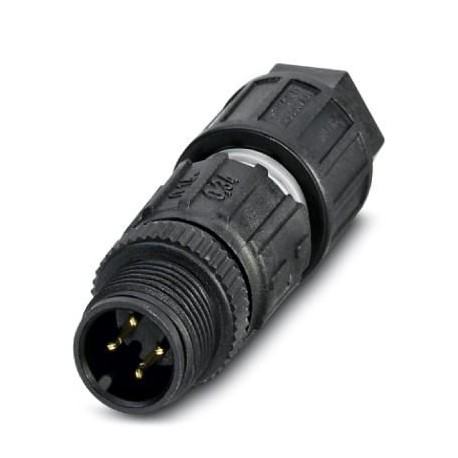

SACC-M12MS-4QO-0,34 1641714 PHOENIX CONTACT Conector, Universal, 4-polos, Conector macho recto M12, codifica..
SACC-M12MS-4QO-0,34
1641714
PHOENIX_CONTACT
Conector, Universal, 4-polos, Conector macho recto M12, codificación: A, Conexión por desplaz. de aislamiento, material de moleteado: Plástico, diámetro exterior del cable 3,5 mm ... 6 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1641714 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CCA - |
| Página del catálogo | Página 17 (C_2_2017) |
| EAN | 4017918925161 |
| Peso por unidad (sin incluir el embalaje) | 11,100 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Ancho entre caras-Tuerca de unión | 13 mm |
|---|---|
| Diámetro de la caja | 16,3 mm |
| Longitud | 54 mm |
| Diámetro exterior del cable | 3,5 mm ... 6 mm |
| Longitud a desaislar de la envoltura | 40 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 80 °C (macho / hembra) |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 50 °C (en la confección) |
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 125 V AC |
| 125 V DC | |
| Número de polos | 4 |
| Color de la zona de agarre | negro |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 de conformidad con IEC 61076-2-101 |
| Tipo de señal/categoría | Universal |
| Indicación de estado | No |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tipo de conexión | Conexión por desplaz. de aislamiento |
| Sección de conductor | 0,14 mm² ... 0,34 mm² |
| Sección de conductor AWG | 26 ... 22 |
| Diámetro de conductor incl. aislamiento | 0,7 mm ... 1,6 mm |
| Ciclos de conexión para cables de igual sección | 10 |
| Aislamiento de los conductores | PVC / PE / PP / goma |
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | Clase 2-6 |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 1,2 Nm (Tuerca de apriete) | |
| Indicaciones de montaje | Sección del conductor AWG 20 bajo consulta |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU |
| Material cuerpo de agarre | PA 6 |
| Material moleteado | Plástico |
| Material de la junta | NBR |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | de conformidad con IEC 61076-2-101 |
| Conexión según norma | CUL |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Diámetro del conector (EF007496) | 16.3 mm |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 4 |
| Para cables con un diámetro exterior (EF009475) | 3.5 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -25 °C |
| Tensión nominal (EF000228) | 125 V |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión borne de desplazamiento |
| Material de recubrimiento del contacto (EF004020) | Níquel |
| Material de carcasa (EF001596) | Plástico |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Plástico |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP65 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
