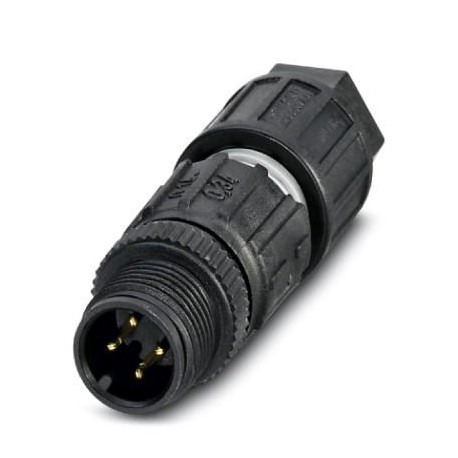

SACC-M12MS-4QO-0,34 1641714 PHOENIX CONTACT Connettore sensore-attuatore
SACC-M12MS-4QO-0,34
1641714
PHOENIX_CONTACT
Connettore sensore-attuatore
Connettore, Universale, 4 poli, Connettore maschio diritto M12, codifica A, Collegamento scorrevole. Isolamento, zigrinatura Materiale: plastica, diametro esterno del cavo 3,5 mm ... 6 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1641714 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2CCA - |
| Pagina catalogo | Pagina 17 (C_2_2017) |
| GTIN | 4017918925161 |
| Peso per pezzo (confezione esclusa) | 11,100 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Apertura chiave dadi | 13 mm |
|---|---|
| Diametro custodia | 16,3 mm |
| Lunghezza | 54 mm |
| Diametro esterno conduttore | 3,5 mm ... 6 mm |
| Lunghezza di spelatura della guaina isolante | 40 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C (connettore / connecttore femmina) |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 50 °C (durante il confezionamento) |
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 125 V AC |
| 125 V DC | |
| N. poli | 4 |
| Colore maniglie | nero |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 in conformità alla norma IEC 61076-2-101 |
| Tipo di segnale/categoria | Universale |
| Segnalazione stato | No |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione a perforazione di isolante |
| Sezione conduttore | 0,14 mm² ... 0,34 mm² |
| Sezione conduttore AWG | 26 ... 22 |
| Diametro cavo isolamento compreso | 0,7 mm ... 1,6 mm |
| Frequenza di collegamento di una linea di sezione identica | 10 |
| Materiale isolante dei fili | PVC / PE / PP / gomma |
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | Classe 2-6 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 1,2 Nm (Dado di compressione) | |
| Indicazione per il montaggio | Sezione conduttore AWG 20 su richiesta |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU |
| Materiale impugnature | PA 6 |
| Materiale ghiera | Plastica |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | in conformità alla norma IEC 61076-2-101 |
| Attacco a norma | CUL |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| diametro del connettore (EF007496) | 16.3 mm |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 4 |
| per diametro esterno cavo (EF009475) | 3.5 mm |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | -25 °C |
| tensione nominale (EF000228) | 125 V |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a morsetto tagliente |
| materiale del rivestimento di contatto (EF004020) | nichel |
| materiale della scatola (EF001596) | materiale sintetico |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | materiale sintetico |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP65 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1641714-SACC-M12MS-4QO-0,34 | 132 Kbytes |
|
