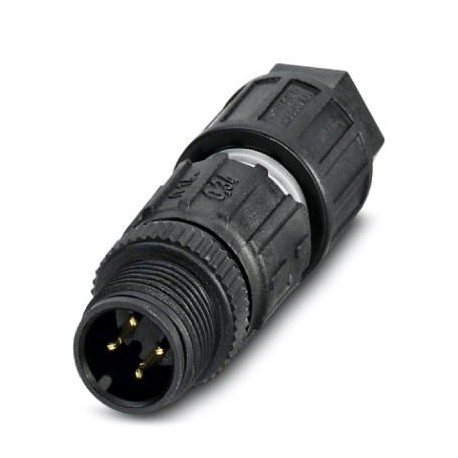

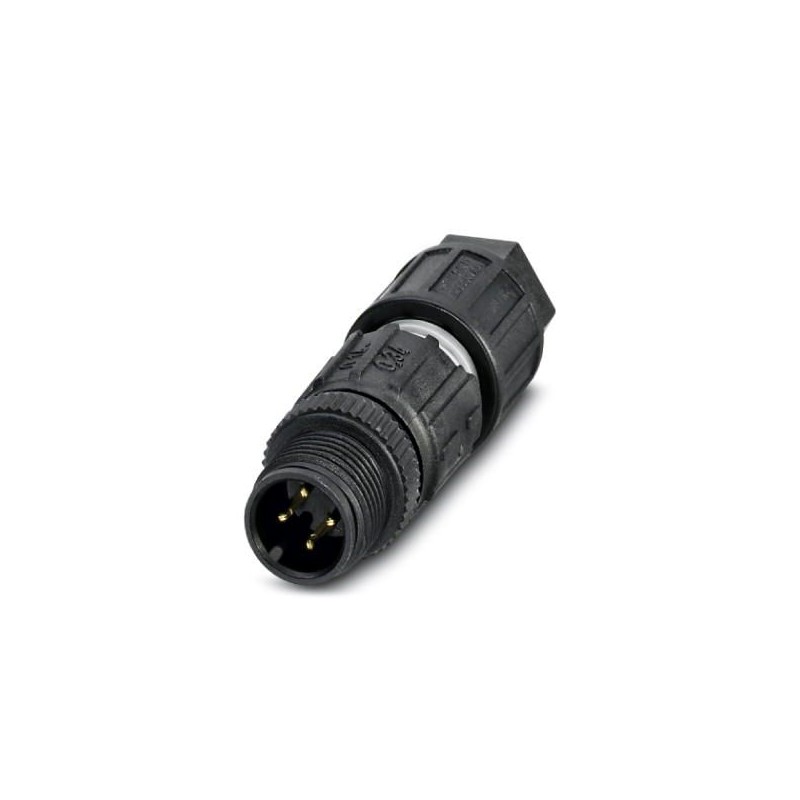

PHOENIX_CONTACT SACC-M12MS-4QO-0,34 1641714 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SACC-M12MS-4QO-0,34 1641714 PHOENIX CONTACT Connecteurs capteur/actionneur

Référence: SACC-M12MS-4QO-0,34

Code: 1641714

Fabricant: PHOENIX_CONTACT

Description:

Connecteurs capteur/actionneur
Connecteur, Universel, 4 pôles, connecteur mâle droit M12, codage A, connexion coulissante. isolation, moletage matériau : plastique, diamètre extérieur du câble 3,5 mm ... 6 millimètre

Catégories:

  • Connecteurs > Connecteur rond
  • PHOENIX_CONTACT > Câbles, connecteurs et boîtes QUICKON

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 10,78 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande1641714
Unité de conditionnement1 pcs
Page cataloguePage 17 (C-2-2017)
GTIN4017918925161
Poids par pièce (hors emballage)0,011 KGM
Numéro du tarif douanier85366990
Pays d'origineDE (Allemagne)

Dimensions

Ouverture écrou-chapeau13 mm
Diamètre de boîtier16,3 mm
Longueur54 mm
Diamètre extérieur du câble3,5 mm ... 6 mm
Longueur de gaine à dénuder40 mm

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 80 °C (connecteur mâle / femelle)
Température ambiante (montage)-5 °C ... 50 °C (lors de l'équipement)
Indice de protectionIP65
IP67

Généralités

Courant de référence à 40 ℃4 A
Tension de référence125 V AC
125 V DC
Nombre de pôles4
Couleur zone de préhensionnoir
Résistance d'isolement≥ 100 MΩ
DétrompageA - standard
Normes / SpécificationsConnecteur M12 sur la base de CEI 61076-2-101
Type de signal/catégorieUniversel
Affichage d'étatNon
Catégorie de surtensionIII
Degré de pollution3
Type de raccordementRaccordement autodénudant
Section du conducteur0,14 mm² ... 0,34 mm²
Section du conducteur AWG26 ... 22
Diamètre de fil avec isolation0,7 mm ... 1,6 mm
Nombre de raccordements de câbles de même section10
Matière de l'isolant des filsPVC / PE / PP / caoutchouc
Structure du cordon selon VDE 0295 / plus petit diamètre de filClasses 2-6
Cycles d'enfichage≥ 100
Couple de serrage0,4 Nm (Molette M12)
1,2 Nm (Ecrou de pression)
Conseils pour le montageSection du conducteur AWG 20 sur demande

Matériau

Classe d'inflammabilité selon UL 94V0
Matériau de contactCuSn
Matériau de surface du contactNi/Au
Matériau de porte-contactsTPU
Matériau de surface de prisePA 6
Matériau de la molettePlastique
Matériau du jointNBR

Normes et spécifications

Désignation de la normeConnecteur M12
Normes/Prescriptionssur la base de CEI 61076-2-101
Connexion selon la normeCUL
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

ETIM for 1641714 Connecteurs (EC002635)

Nom de la caractéristiqueFinition des contacts (EF001587)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueDiamètre du connecteur (EF007496)
Valeur de la caractéristique16.3 mm
Nom de la caractéristiqueNombre de contacts de données (EF012232)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de puissance (EF012216)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts de commande (EF012217)
Valeur de la caractéristique4
Nom de la caractéristiquePour diamètre externe de câble (EF009475)
Valeur de la caractéristique3.5 mm
Nom de la caractéristiqueFinition du boîtier (EF006980)
Valeur de la caractéristiqueDroit
Nom de la caractéristiqueCourant assigné In (EF008250)
Valeur de la caractéristique4 A
Nom de la caractéristiqueTempérature ambiante (EF002386)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique125 V
Nom de la caractéristiqueCatégorie de surtension (EF006785)
Valeur de la caractéristiqueIII
Nom de la caractéristiqueDegré de pollution (EF006786)
Valeur de la caractéristique3
Nom de la caractéristiqueSection de conducteur connectable à fil fin sans embout de câble (EF007341)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable à fil fin avec embout de câble (EF007339)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0.14 mm²
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueRaccordement autodénudant
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueNickel
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueMatériau de la bague filetée (EF012304)
Valeur de la caractéristiquePlastique
Nom de la caractéristiqueType de verrouillage (EF000208)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse d'inflammabilité du matériau isolant selon UL 94 (EF002521)
Valeur de la caractéristiqueV0
Nom de la caractéristiqueAvec conducteur de protection (EF007468)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueClasse de protection (IP), monté (EF007466)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueNombre minimal de cycles d'insertion (EF012212)
Valeur de la caractéristique100
Nom de la caractéristiqueBlindé (EF000881)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueNon
