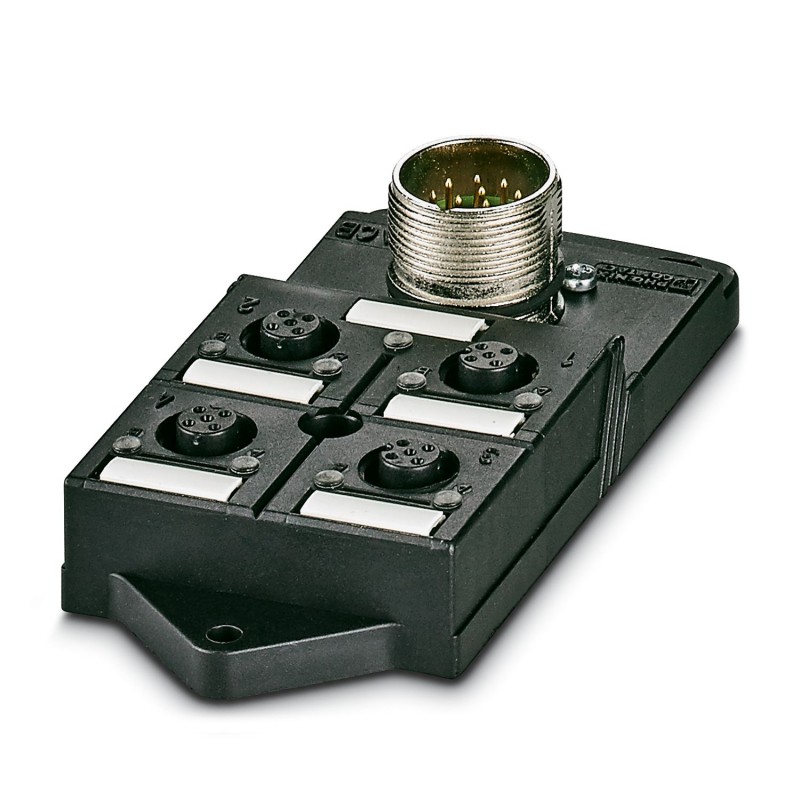

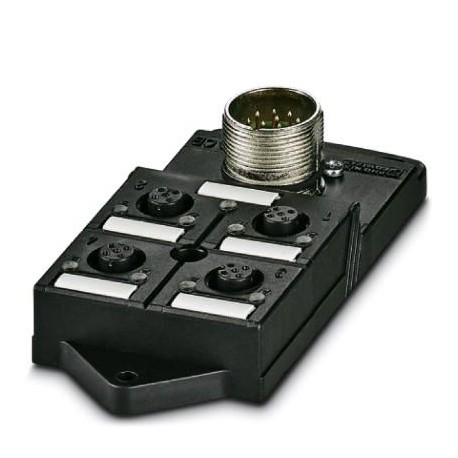

SACB-4/ 8-M23 1692802 PHOENIX CONTACT Caja distribuidora, aplicación: Estándar, tipo de conexión: Conector h..
SACB-4/ 8-M23
1692802
PHOENIX_CONTACT
Caja distribuidora, aplicación: Estándar, tipo de conexión: Conector hembra M12 Plástico, número de puestos enchufables: 4, número de polos: 5, codificación: A, ocupación de los puestos enchufables: Doble, indicación de estado: no, Universal; conexión de cable principal: Conexión enchufable M23 90°, apantallamiento: no
Caja de distribución, Aplicación: Estándar, Tipo de conexión: M12 Plástico de zócalo, Número de ranuras: 4, Número de polos: 5, Código: A, Asignación de ranura: Doble, Indicador de estado: No, Universal; Conexión por línea troncal: conexión enchufable M23 90°, apantallamiento: no
Sensores > Distribuidor pasivo sensor/actuador (sin cable)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1692802 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF3CBB - |
| Página del catálogo | Página 114 (PC_2009) |
| EAN | 4017918177935 |
| Peso por unidad (sin incluir el embalaje) | 104,200 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Generalidades
| Tensión de dimensionamiento | 120 V |
|---|---|
| Tensión de servicio máxima Umáx. | 135 V |
| Capacidad de corriente por señal de E/S | 2 A |
| Capacidad de corriente por puesto enchufable | 4 A |
| Corriente asignada total | 12 A |
| Número de polos | 5 |
| Número de puestos enchufables | 4 |
| Clase de combustibilidad según UL 94 | V0 |
| Tipo de conexión sensor/actuador | Conector hembra M12 |
Datos del cable principal
| Tipo de conexión | Conexión enchufable M23 |
|---|---|
| Par de apriete Puesto enchufable Cable de sensores/actuadores | 0,4 Nm |
Aislamiento
| Material carcasa | PA |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA |
| Material contacto, lado cable principal | Aleación de Cu |
| Material superficie del contacto, lado cable principal | dorado |
| Material Soporte de contactos Lado del cable principal | PA |
| Material Casquillo roscado | PA |
| Material anillo tórico | NBR |
Ocupación de las conexiones
| Puesto enchufable/polo = Color del conductor o conexión | 1 / 4 (A) = 15 |
|---|---|
| 1 / 2 (B) = 7 | |
| 2 / 4 (A) = 5 | |
| 2 / 2 (B) = 4 | |
| 3 / 4 (A) = 16 | |
| 3 / 2 (B) = 8 | |
| 4 / 4 (A) = 3 | |
| 4 / 2 (B) = 14 | |
| 1-4 / 1 (+ 120 V) = 19 | |
| 1-4 / 3 (0 V) = 6 | |
| 1-4 / 5 (PE) = 12 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
| Característica | Valor |
|---|---|
| Número de ranuras de sensor/actuador (EF006939) | 4 |
| Número de canales por ranura (EF006885) | 2 |
| Ejecución de las salidas para líneas de sensores/actuadores (EF006972) | M12 |
| Número de polos de las ranuras del sensor/actuador (EF007402) | 5 |
| Tensión de servicio (EF003983) | 120 V |
| Capacidad de carga de corriente máxima por señal de E/S (EF004037) | 12 A |
| Corriente total máxima (EF004039) | 12 A |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Con indicador LED (EF005950) | No |
| Con aislamiento galvánico (EF003272) | No |
| Conexión para sensores NPN (EF006817) | Sí |
| Temperatura de operatividad (EF002393) | -20 °C |
| Grado de protección (IP) (EF005474) | IP65 |
| Categoría de protección contra explosiones para gas (EF003997) | Otros |
| Categoría de protección contra explosiones para polvo (EF003998) | Otros |
| Anchura (EF000008) | 54 mm |
| Altura (EF000040) | 26 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1692802-SACB-4/ 8-M23 | 146 Kbytes |
|
