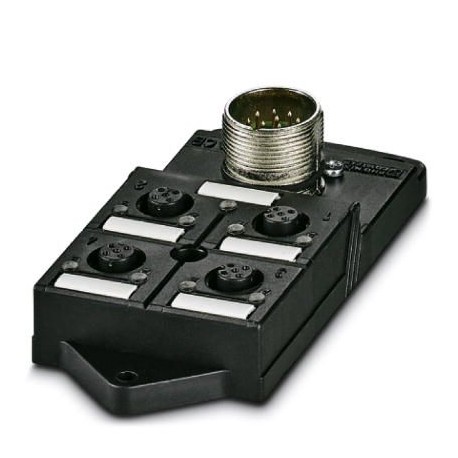

SACB-4/ 8-M23 1692802 PHOENIX CONTACT Box sensore/attuatore
SACB-4/ 8-M23
1692802
PHOENIX_CONTACT
Box sensore/attuatore
Scatola sensore/attuatore, applicazione: Standard, tipo di connessione: connettore femmina M12 Plastica, numero di stazioni a innesto: 4, numero di poli: 5, codifica: A - standard, occupazione di stazioni a innesto: Doppio, indicazione di stato: No, Universale; Collegamento del cavo principale: M23 Collegamento a innesto a 90°, schermatura: no
Scatola di distribuzione, Applicazione: Standard, Tipo di connessione: M12 Plastica a presa, Numero di scanalature: 4, Numero di poli: 5, Codice: A, Assegnazione delle fessure: Doppia, Indicatore di stato: No, Universale; Collegamento trunk: M23 collegamento a 90° a 90°, schermatura: no
sensori > Interfaccia sensore-attuatore passivo (senza cavo)
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1692802 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3CBB - |
| Pagina catalogo | Pagina 114 (PC_2009) |
| GTIN | 4017918177935 |
| Peso per pezzo (confezione esclusa) | 104,200 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Generalità
| Tensione di dimensionamento | 120 V |
|---|---|
| Tensione d'esercizio massima Umax | 135 V |
| Carico di corrente ammesso per segnale I/O | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Corrente di dimensionamento totale | 12 A |
| N. poli | 5 |
| Numero degli slot | 4 |
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo di attacco sensore-attuatore | Connettore femmina M12 |
Materiale isolante
| Materiale custodia | PA |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA |
| Materiale contatti lato cavo di uscita | lega Cu |
| Materiale superficie contatti lato cavo di uscita | dorato |
| Materiale inserti portacontatti lato cavo di uscita | PA |
| Materiale boccola filettata | PA |
| Materiale O-ring | NBR |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = 15 |
|---|---|
| 1 / 2 (B) = 7 | |
| 2 / 4 (A) = 5 | |
| 2 / 2 (B) = 4 | |
| 3 / 4 (A) = 16 | |
| 3 / 2 (B) = 8 | |
| 4 / 4 (A) = 3 | |
| 4 / 2 (B) = 14 | |
| 1-4 / 1 (+ 120 V) = 19 | |
| 1-4 / 3 (0 V) = 6 | |
| 1-4 / 5 (PE) = 12 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
| Caratteristica | Valore |
|---|---|
| numero di slot per sensori/attuatori (EF006939) | 4 |
| numero di canali per slot (EF006885) | 2 |
| tipo di uscite per i cavi dei sensori/attuatori (EF006972) | M12 |
| numero di poli degli slot per sensori/attuatori (EF007402) | 5 |
| tensione d'esercizio (EF003983) | 120 V |
| max. capacità di corrente per ogni segnale I/O (EF004037) | 12 A |
| max. corrente totale (EF004039) | 12 A |
| materiale del rivestimento di contatto (EF004020) | altro |
| con indicatore a LED (EF005950) | No |
| con separazione del potenziale (EF003272) | No |
| collegamento per sensori NPN (EF006817) | Sì |
| temperatura d'esercizio (EF002393) | -20 °C |
| grado di protezione (IP) (EF005474) | IP65 |
| categoria di protezione antideflagrante per gas (EF003997) | altro |
| categoria di protezione antideflagrante per polvere (EF003998) | altro |
| larghezza (EF000008) | 54 mm |
| altezza (EF000040) | 26 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1692802-SACB-4/ 8-M23 | 146 Kbytes |
|
