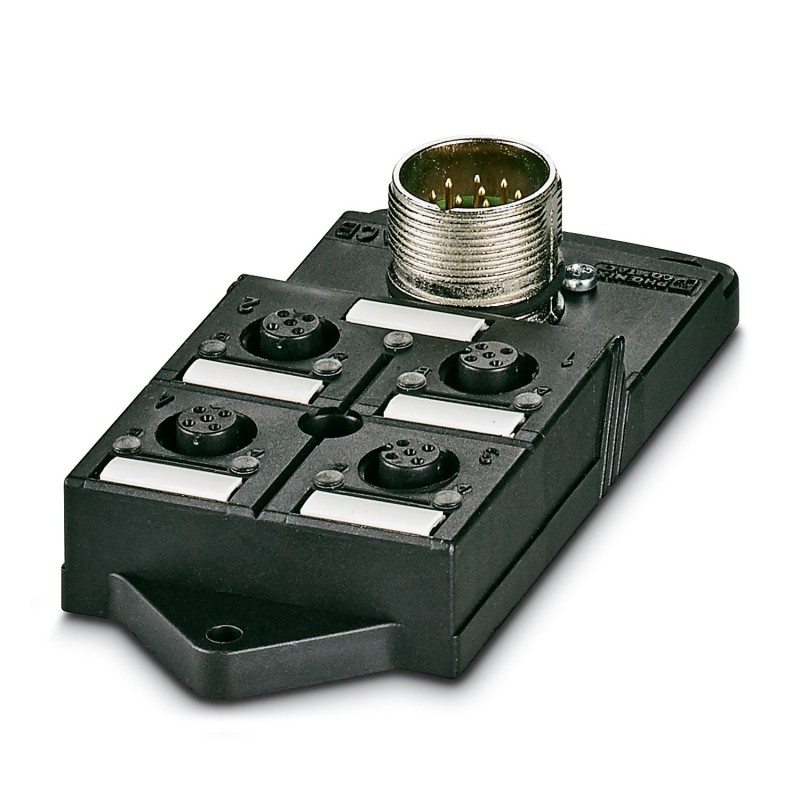

SACB-4/ 8-M23 1692802 PHOENIX CONTACT Répartiteur pour capteurs/actionneurs
SACB-4/ 8-M23
1692802
PHOENIX_CONTACT
Répartiteur pour capteurs/actionneurs
Boîtier capteur/actionneur, application : Standard, type de raccordement : connecteur femelle M12 Plastique, nombre de stations enfichables : 4, nombre de pôles : 5, codage : A - standard, occupation des stations enfichables : Double, indication d’état : Non, Universel ; Connexion du câble principal : connexion enfichable M23 90°, blindage : non
Boîtier répartiteur, application : Standard, type de raccordement: Connecteur femelle M12 Plastique, nombre de prises: 4, nombre de pôles: 5, codage: A, affectation des prises: double, affichage d'état: Non, Universel; racc. câble multicond.: Raccordement enfichable M23 90°, blindage: non
Détecteurs > Distributeur détecteurs/actionneurs passif
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Remarque relative à l'application | Les emplacements non affectés doivent être obturés avant la mise en service. Vous trouverez des éléments de fermeture adaptés sous « Accessoires ». |
| Type de produit | Boîtier répartiteur |
| Application | Standard |
| Nombre de pôles | 5 |
| Nombre de prises | 4 |
| Détrompage | A |
| LED | non |
| Tension de service maximale Umax | 135 V |
| Tension nominale UN | 120 V AC |
| 120 V DC | |
| Courant total de référence | 12 A |
| Intensité max. admissible par circuit | 2 A |
| Intensité max. admissible par prise | 4 A |
| Raccordement du conducteur | |
| Mode de raccordement capteur/acteur | Connecteur femelle M12 |
| Couple de serrage emplacement câble pour capteurs / actionneurs | 0,4 Nm |
| Brochage | |
| Emplacement/pôle = coloris du fil ou raccordement | 1 / 4 (A) = 15 |
| 1 / 2 (B) = 7 | |
| 2 / 4 (A) = 5 | |
| 2 / 2 (B) = 4 | |
| 3 / 4 (A) = 16 | |
| 3 / 2 (B) = 8 | |
| 4 / 4 (A) = 3 | |
| 4 / 2 (B) = 14 | |
| 1-4 / 1 (+ 120 V) = 19 | |
| 1-4 / 3 (0 V) = 6 | |
| 1-4 / 5 (PE) = 12 | |
| Présence d'un affichage d'état | Non |
| Dessin coté |  |
| Largeur | 54 mm |
| Hauteur | 26 mm |
| Longueur | 117 mm |
| Matériau Douille filetée | PA |
| Matériau Boîtier | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du joint Joint torique | NBR |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA |
| Matériau contact côté câble multiconducteur | Alliage de Cu |
| Matériel porte-contacts côté câble multiconducteurs | PA |
| Matériau surface de contact côté câble multiconducteur | plaqué or |
| Type de raccordement | Raccordement enfichable M23 |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -20 °C ... 75 °C |
| Caractéristique | Valeur |
|---|---|
| Nombre d'emplacements de capteur/d'actionneur (EF006939) | 4 |
| Nombre de canaux par poste d'enfichage (EF006885) | 2 |
| Finition des dérivations de conduit de capteur/actionneur (EF006972) | M12 |
| Nombre de pôles des emplacements de capteur/d'actionneur (EF007402) | 5 |
| Tension de fonctionnement (EF003983) | 120 V |
| Capacité de courant max. par signal E/S (EF004037) | 12 A |
| Courant de somme max. (EF004039) | 12 A |
| Matériau du revêtement de contact (EF004020) | Autre |
| Avec affichage LED (EF005950) | Non |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement pour capteurs NPN (EF006817) | Oui |
| Température de fonctionnement (EF002393) | -20 °C |
| Classe de protection (IP) (EF005474) | IP65 |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Autre |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Autre |
| Largeur (EF000008) | 54 mm |
| Hauteur (EF000040) | 26 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1692802-SACB-4/ 8-M23 | 146 Kbytes |
|
