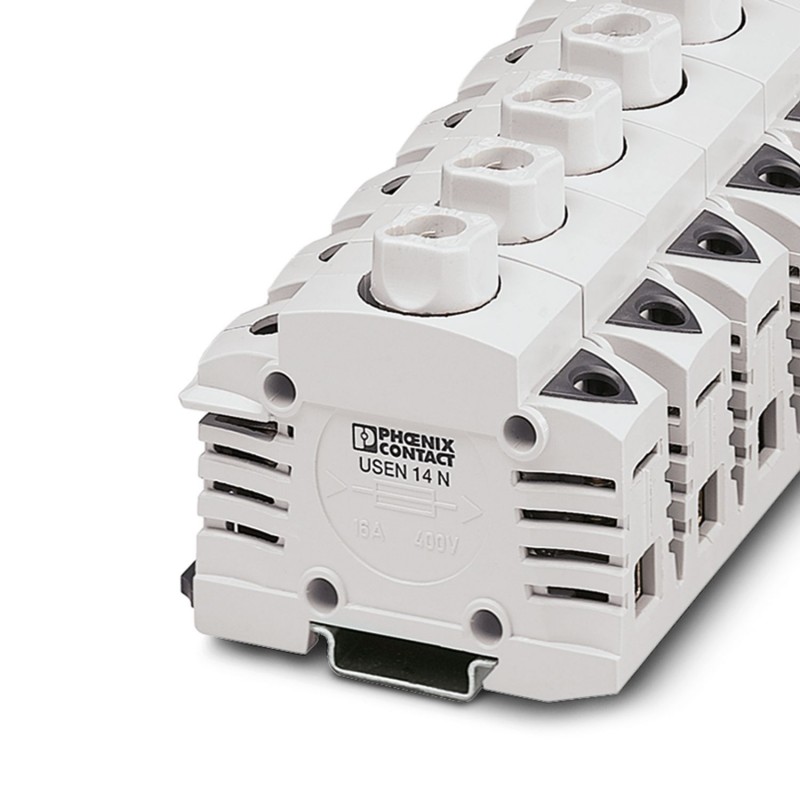

USEN 14 N 3048357 PHOENIX CONTACT Borne de carril para fusible, tipo de fusible: Cartucho de fusible roscado..
USEN 14 N
3048357
PHOENIX_CONTACT
10
Borne de carril para fusible, tipo de fusible: Cartucho de fusible roscado, tipo de fusible: D 01 / E 14, tensión nominal: 400 V, corriente nominal: 16 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 35 mm², sección: 1,5 mm²- 35 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris claro
Bornes para fusible, para cartuchos fusible NEOZED
Bloques de terminales > Boque de terminales para fusible
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Nota sobre la aplicación | para cartuchos de fusible NEOZED |
| Tipo de producto | Borne para fusible |
| Paso | 27 mm |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 00 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Tipo de fusible | Cartucho de fusible roscado |
| Tensión transitoria de dimensionamiento | 6 kV |
| Potencia disipada máxima con condición nominal | 4,06 W |
| Fusible | D 01 / E 14 |
| Número de conexiones por piso | 2 |
| Sección nominal | 35 mm² |
| Piso 1 | |
| Rosca de tornillo | M6 |
| Par de apriete | 3,5 ... 4 Nm |
| Longitud a desaislar | 19 mm |
| Calibre macho | B8 |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 14 ... 2 (Convertido según IEC) |
| Sección de conductor flexible | 1,5 mm² ... 35 mm² |
| Sección de cable flexible [AWG] | 14 ... 2 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 1,5 mm² ... 25 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 1,5 mm² ... 25 mm² |
| Sección con peine puenteador rígido | 25 mm² |
| Sección con peine puenteador flexible | 25 mm² |
| 2 conductores con la misma sección, rígidos | 1,5 mm² ... 10 mm² |
| 2 conductores con la misma sección, flexibles | 1,5 mm² ... 10 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 1,5 mm² ... 10 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 1,5 mm² ... 10 mm² |
| Corriente nominal | 16 A (la corriente es determinada por el fusible empleado.) |
| Corriente de carga máxima | 16 A (con una sección de conductor de 35 mm²) |
| Tensión nominal | 400 V (la tensión es determinada por el fusible empleado.) |
| Sección nominal | 35 mm² |
| Anchura | 27 mm |
| Altura | 82,7 mm |
| Profundidad en NS 35/7,5 | 71,9 mm |
| Profundidad en NS 35/15 | 79,4 mm |
| Paso | 27 mm |
| Color | beige (RAL 7032) |
| Clase de inflamabilidad según UL 94 | V2 |
| Grupo material aislante | IIIa |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 125 °C |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 1.5 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 1.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 1.5 mm² |
| Sección de conductor conectable (EF007343) | 1.5 mm² |
| Corriente nominal In (EF008250) | 16 A |
| Tensión nominal (EF000228) | 400 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de pisos (EF002659) | 1 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V2 |
| Anchura (EF000008) | 27 mm |
| Altura (EF000040) | 84 mm |
| Profundidad (EF000049) | 59.86 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Beige |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3048357-USEN 14 N | 100 Kbytes |
|
